4.6 - Demontage, Montage

(siehe Kapitel 5.4.1 und 5.4.2)
ACHTUNG
Während des Garantiezeitraums dürfen
diese Arbeiten nur in einer von LEROY-
SOMER autorisierten Werkstatt oder in
unserem Werk durchgeführt werden, da
ansonsten keine
anerkannt werden.

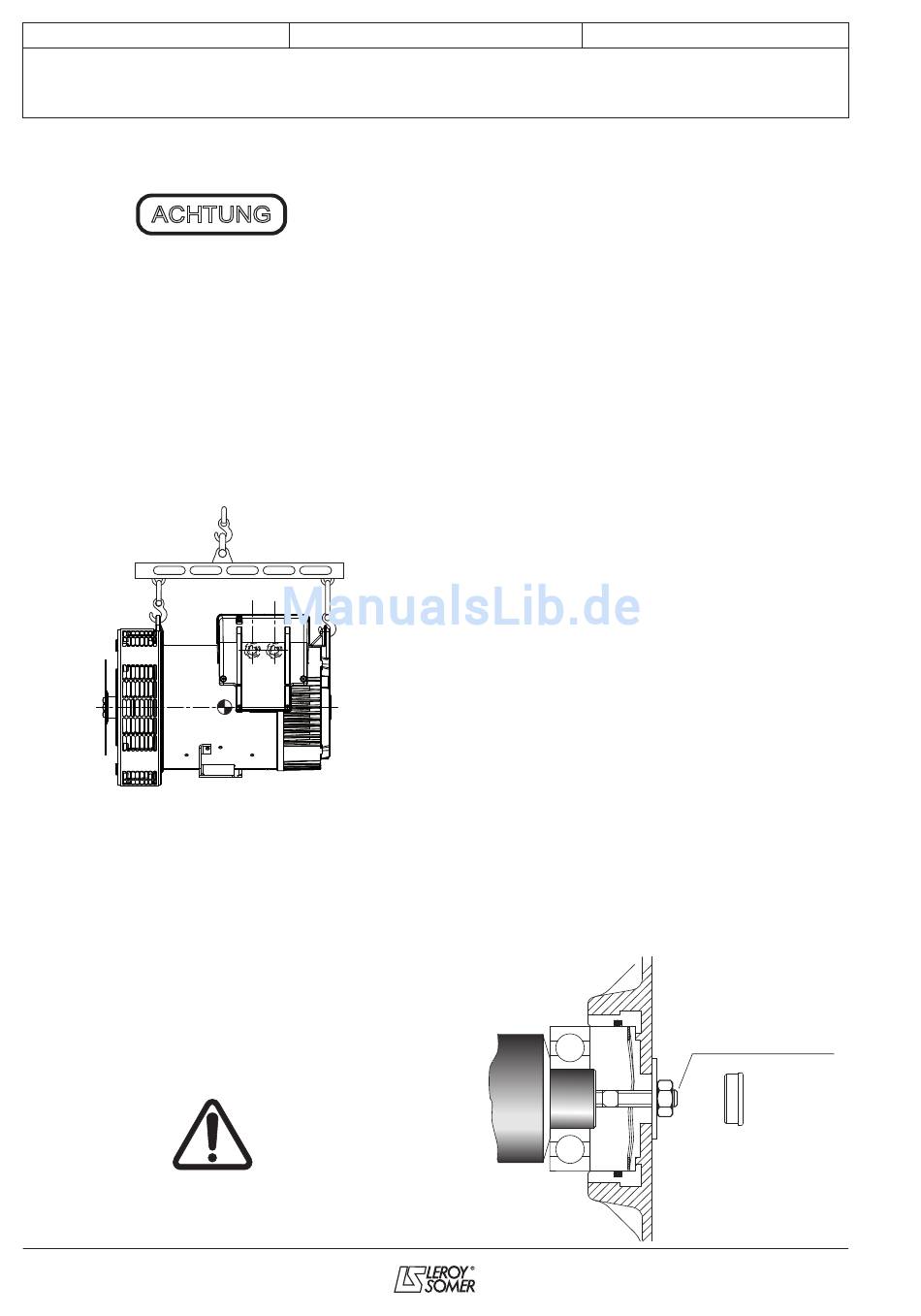

Der Generator muss sich bei Handhabung
oder Transport in horizontaler Lage be-
finden (Rotor nicht gegen Translations-
bewegungen gesichert). Bei der Auswahl
eines zum Anheben geeigneten Verfahrens
das Gewicht des Generators (siehe Kapitel
4.7) beachten.
4.6.1 - Benötigte Werkzeuge
Für eine vollständige Demontage der
Maschine sollten Sie folgende Werkzeuge
bereithalten:
- Knarrenschlüssel + Aufsatz,
- Drehmomentenschlüssel,
- flacher Schraubenschlüssel 8 mm, 10 mm,
12 mm,
- Steckschlüssel 8, 10, 13 mm,
- 1 TORX-Schlüssel T20, T30,
- 1 Abziehvorrichtung (z. B. Facom : U35,
U32/350).
4.6.2 - Anzugsmoment der Schrauben
Siehe Kap. 5.4.
Die Schrauben zur Befestigung der Füße
am Gehäuse und zur Fixierung des Sta-
tors dürfen nicht demontiert werden
14
Inbetriebnahme und Wartung
LSA 40 - 4-POLIG
GENERATOREN
Garantieansprüche
(Schrauben im unteren Teil des Stators).
4.6.3 - Zugang zu den Anschlüssen und
dem Reglersystem
Der Zugang zu den Klemmen und dem
Spannungsregler ist nach Entfernen des
oberen Teils des Klemmenkastens [41]
möglich.
4.6.4 - Zugang, Überprüfung und
Austausch der Diodenbrücke
4.6.4.1 - Demontage
- Den oberen Teil des Klemmenkastens [41]
ausbauen.
- Die Befestigungsschellen der Kabel der
Erregermaschine durchtrennen, E+, E- der
Erregermaschine abklemmen.
- Die 4 Muttern der Zugstangen ausbauen.
- Das Lagerschild B-Seite [36] mit Hilfe einer
Abziehvorrichtung demontieren: z. B. U.32
- 350 (Facom).
- Die Anschlüsse ablöten.
- Die Diodenbrücke mit Hilfe eines Ohm-
meters oder einer Lampe überprüfen (siehe
Kapitel 4.5.1).
4.6.4.2 - Montage
- Die Diodenbrücken unter Beachtung der
Polarität wieder montieren (siehe Kapitel
4.5.1).
- Die Anschlüsse wieder anlöten.
- Eine neue O-Ring-Dichtung im Lagerschild
B-Seite anbringen.
- Das Lagerschild B-Seite wieder montieren,
das Kabelbündel zwischen den oberen
Stegen des Lagerschilds durchführen.
- Die Befestigungsschellen der Kabel wieder
anbringen.
- Den oberen Teil des Klemmenkastens [48]
wieder montieren.
Rotor
216/240
4455 de - 2011.02/ b
Lagerschild BS
Gewindestange M8
