K 2
APITEL
2.1.6

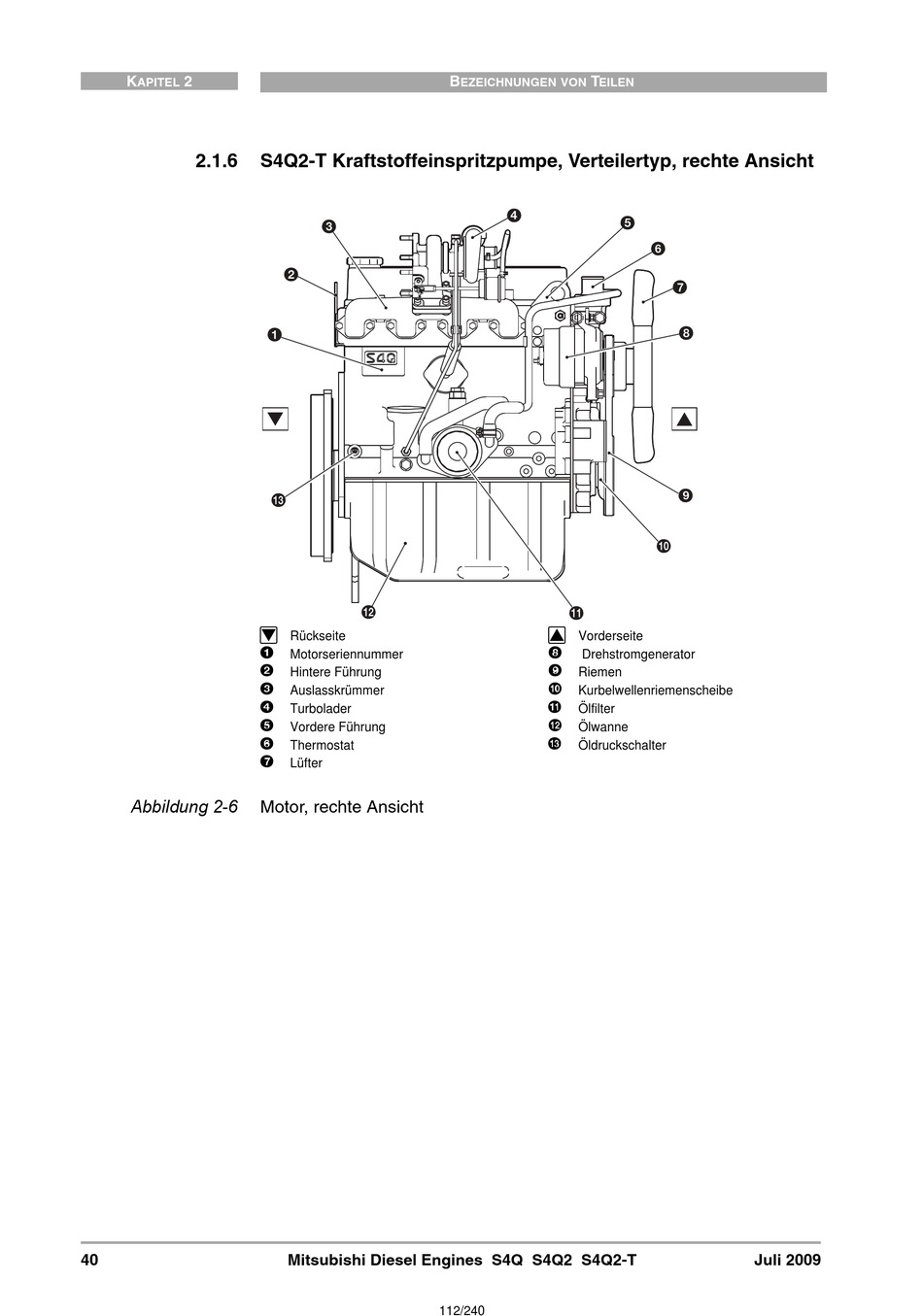

Abbildung 2-6
40

S4Q2-T Kraftstoffeinspritzpumpe, Verteilertyp, rechte Ansicht

x
Rückseite
1
Motorseriennummer
2
Hintere Führung
3
Auslasskrümmer
4
Turbolader
5
Vordere Führung
6
Thermostat
7
Lüfter
Motor, rechte Ansicht
Mitsubishi Diesel Engines S4Q S4Q2 S4Q2-T
B T
EZEICHNUNGEN VON EILEN
v
Vorderseite
8
Drehstromgenerator
9
Riemen
0
Kurbelwellenriemenscheibe
!
Ölfilter
@
Ölwanne
#
Öldruckschalter
