6.3.1.2 Beschreibung des Displays

Der Bildschirm ist von hinten beleuchtet, so dass keine Kontrasteinstellung nötig ist. Dieser Bildschirm ist in 4 Bereiche aufgeteilt.
Bereich 1: In diesem Bereich befindet sich die Statusanzeige des Stromerzeugers.
Bereich 2: In diesem Bereich werden die Piktogramme für Messgrößen sowie die Symbole für Alarme und Störungen angezeigt.
Bereich 3: In diesem Bereich werden die zu den Messgrößen gehörenden Messwerte mit den entsprechenden Einheiten angezeigt.
Bereich 4: In diesem Bereich erscheinen die mit dem Betrieb des Stromerzeugers bzw. mit den Menüs verbundenen
Textmeldungen.
Hinweis: Die Angaben zu den Messungen, den Alarmen, Störungen sowie die betriebs- bzw. menüspezifischen Textmeldungen
hängen von der Ausstattung des jeweiligen Stromerzeugers ab. Bestimmte hier beschriebene Bildschirmfenster können daher nicht
vorhanden sein.
SERIEN-NR.:08030010000
SOFT :5.3.5
NENNSPANNUNG: 400V
FREQUENZ: 50Hz
P NOMINAL: 320kW
NETZTYP: TNS

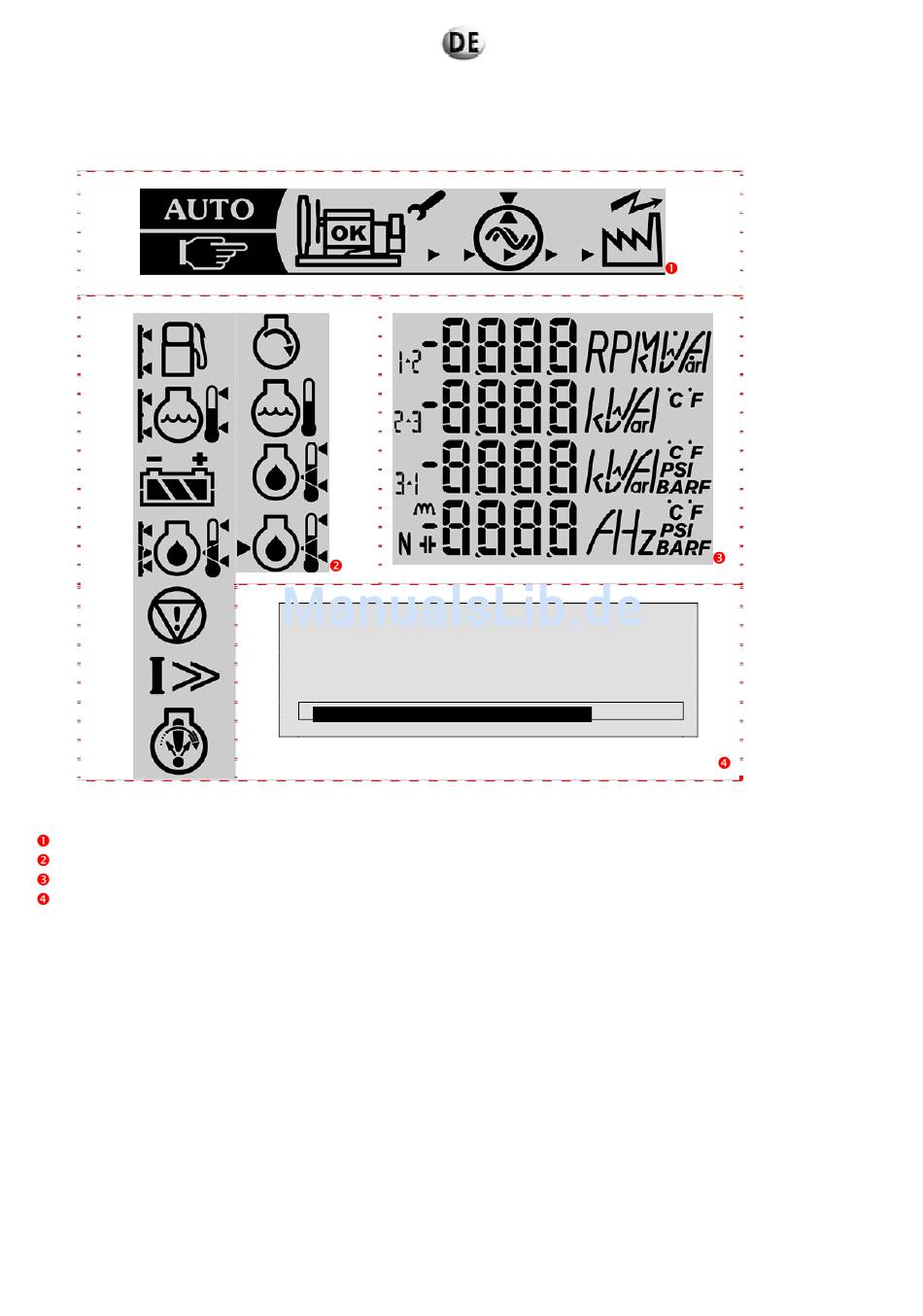

Abb. 6.7 – Beschreibung des Bildschirms (Beispiel)
