LEROY-SOMER

3 - AUFSTELLUNG

Die Fachkräfte, die die verschiedenen in
diesem Kapitel angegebenen Arbeiten
durchführen, müssen
Schutzausrüstungen tragen, die an die
mechanischen und elektrischen Gefah-
ren angepasst sind.

3.1 - Montage

Bei allen mechanischen Handhabungs-
operationen dürfen
geprüfte Geräte verwendet werden. Der
Generator muss sich in horizontaler
Lage befinden. Bei der Auswahl eines
zum Anheben geeigneten Werkzeugs
das Gewicht des Generators (siehe
Kapitel 4.7) beachten. Während dieses
Vorgangs muss der Aufenthalt jeglicher
Personen unter der Last untersagt
werden.

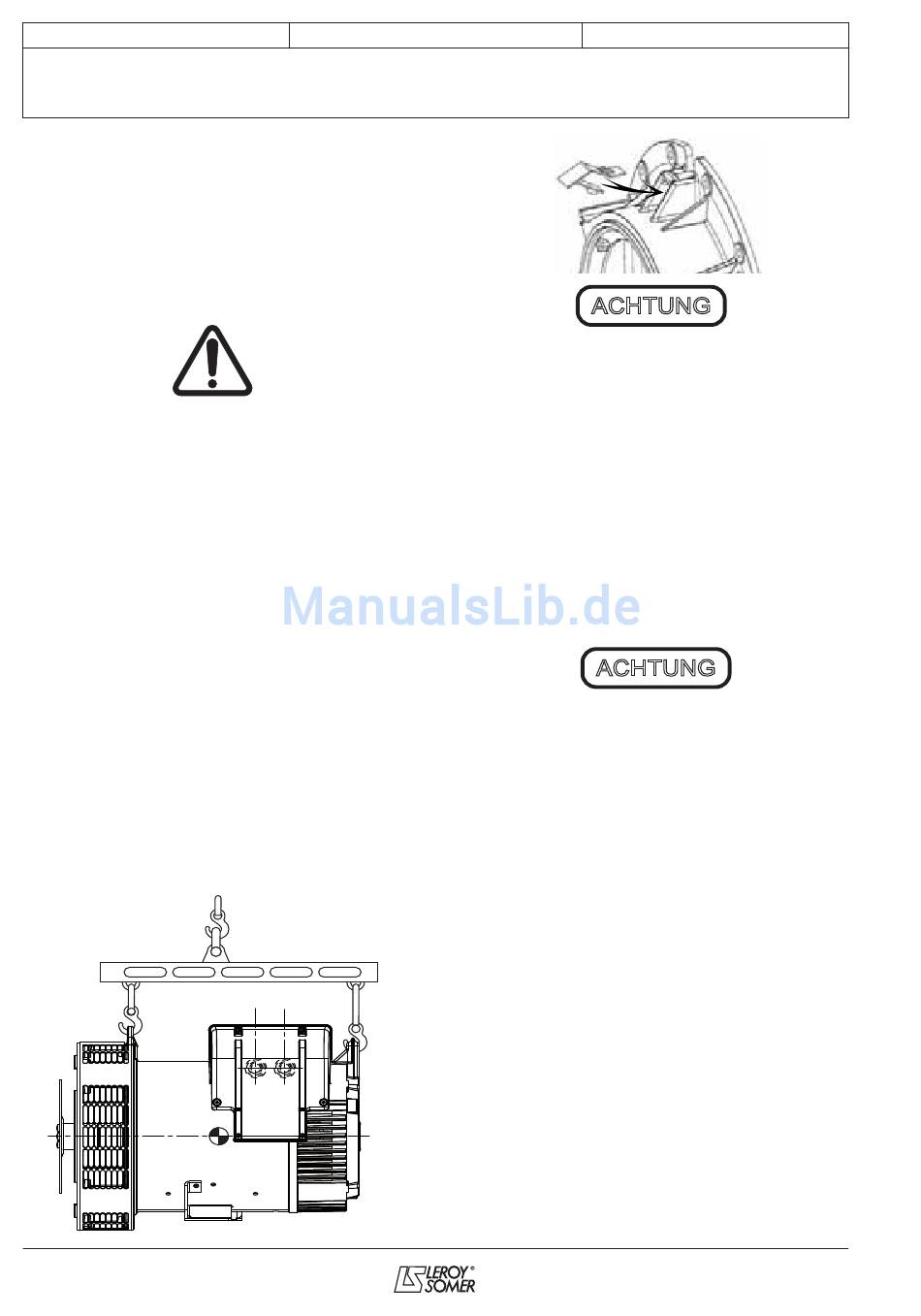

3.1.1 - Anheben
Die großzügig dimensionierten Transport-
ringe dürfen nur zum Anheben des
Generators verwendet
Anheben des gesamten Aggregates über
diese Punkte ist nicht zulässig. Die Auswahl
der Haken oder Schäkel zum Anheben muss
an die Form dieser Ringe angepasst sein.
Wählen Sie ein Anhebeverfahren, das die
Umgebung des Generators berücksichtigt.
6
Inbetriebnahme und Wartung
LSA 40 - 4-POLIG
GENERATOREN
individuelle
ausschließlich
werden. Das
208/240
ACHTUNG
Nachdem die Maschine mithilfe des
Transportrings bewegt
Plastikabdeckung, die in der Tasche des
Wartungshandbuchs mitgeliefert wurde,
darüber stülpen.
3.1.2 - Kupplung
3.1.2.1 - Einlagergenerator
Bevor der Generator an den Antriebsmotor
angeschlossen wird, müssen beide wie folgt
auf Verträglichkeit überprüft werden:
- durch Drehschwingungsberechnung
- durch eine Kontrolle der Abmessungen von
Schwungrad, Schwungradgehäuse, Flansch,
Kupplungs- und Distanzscheiben.
ACHTUNG
Beim Ankuppeln des Generators an den
Antriebsmotor den Lüfter nicht zum
Drehen des Generatorrotors verwenden.
Die Bohrungen der Kupplungsscheiben
sollten mit den Bohrungen des Schwung-
rades durch Drehen des Schwungrades
am Dieselmotor ausgerichtet werden.
Überprüfen, dass der Generator während
des Ankuppelns in dieser Stellung
blockiert ist.
Prüfen, ob ein
Kurbelwelle vorhanden ist.
3.1.2.2 - Zweilagergenerator
- Halbelastische Kupplung
Das Aggregat ist so auszurichten, dass
zwischen den Kupplungshälften
Abweichung von Zentrierung und Paralleli-
tät nicht größer als 0,1 mm ist.
Dieser Generator wurde mit halber
Passfeder ausgewuchtet.

3.1.3 - Aufstellort

Der Aufstellort des Generators muss belüftet
sein, so dass die Umgebungstemperatur
dort die auf dem Leistungsschild ange-
gebenen Werte nicht übersteigt.
4455 de - 2011.02/ b
wurde, die
seitliches Spiel der
die
