3.2
Die Schnittstellen
3.3
Bedienmöglichkeiten
3-3
Gerätebeschreibung

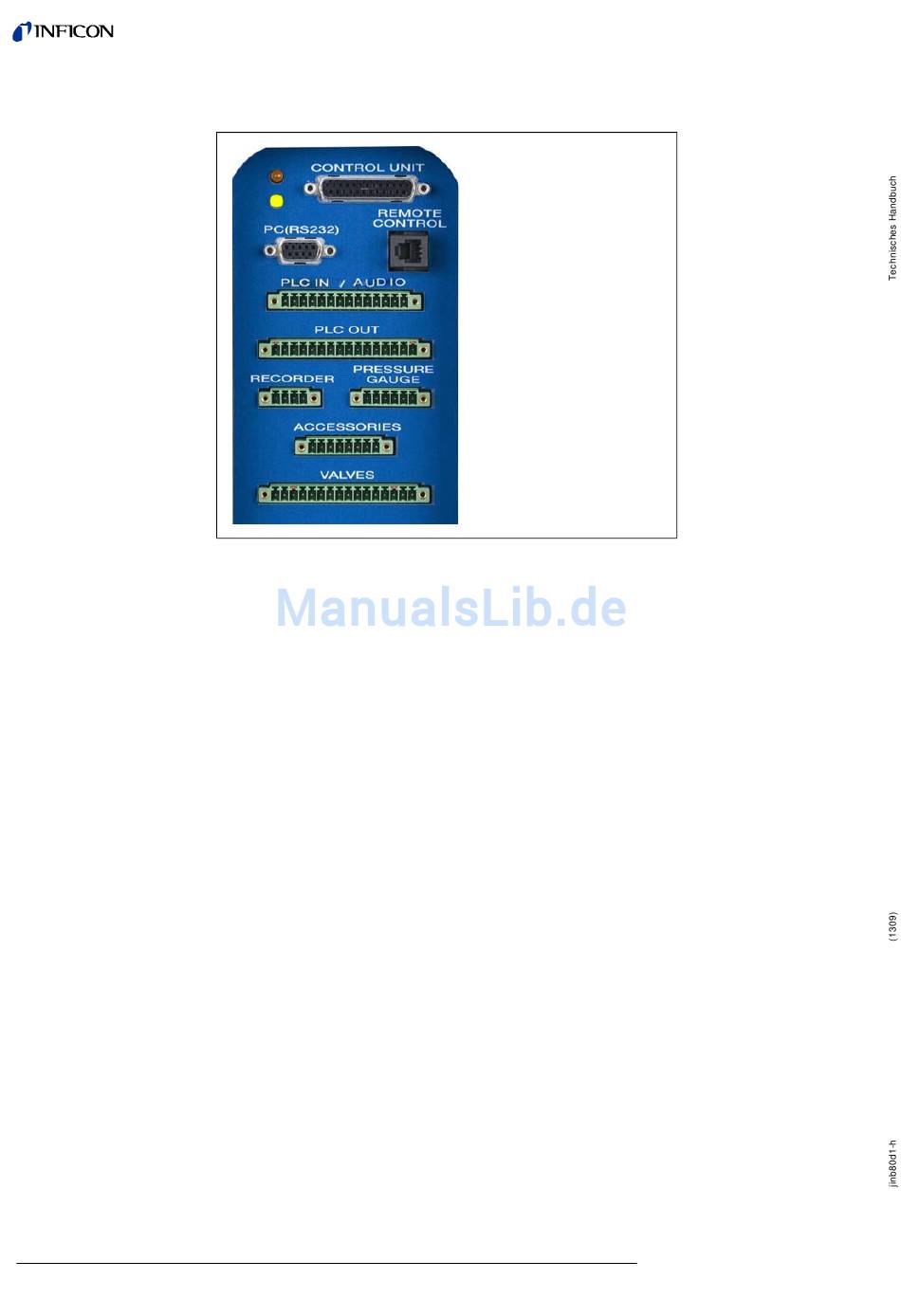

Abb. 3-4
Die 16-poligen Steckerleisten für PLC OUT und VALVES sind verwechslungssicher
ausgeführt. Kodierzungen befinden sich beim PLC OUT an den Kontakten 1 und 16,
bei VALVES an den Kontakten 3 und 14.
Bedient werden kann das Modul1000 über die Bedieneinheit für den Tischbetrieb
oder die Gerätebedienung für den Einbau in den Schaltschrank.
Das Modul1000 verfügt über ein umfangreiches Softwaremenü, über das es bedient
und konfiguriert werden kann (siehe Kapitel 9.2). Über die Bedieneinheit erhält der
Bediener Zugang zu dieser Menüstruktur.
Verbunden werden kann die Bedieneinheit mit dem Modul1000 wahlweise durch
eine Verbindungsleitung in der Länge von 1 m oder 5 m.
Über die Bedieneinheit kann das Modul1000 individuell konfiguriert und gesteuert
werden und es können Parameter sowie Messwerte ausgelesen werden.
Die Anschlüsse:
LED gelb, LED grün
CONTROL UNIT
(PC) RS232
REMOTE CONTROL
PLC IN / AUDIO
PLC OUT
RECORDER
PRESSURE GAUGE
ACCESSORIES
VALVES
