6-25
Betrieb
Einstellungen
Schnittstellen

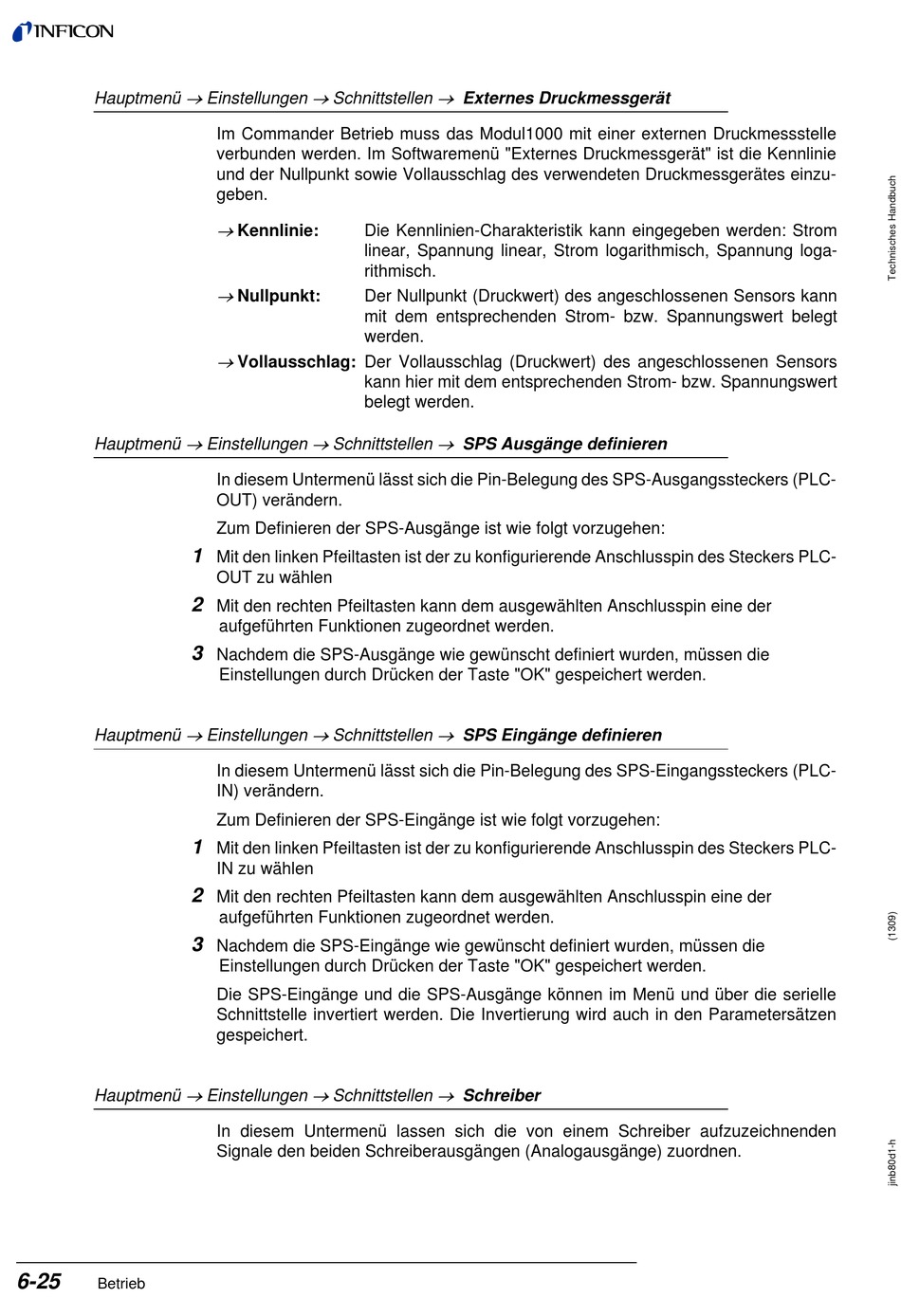

Im Commander Betrieb muss das Modul1000 mit einer externen Druckmessstelle
verbunden werden. Im Softwaremenü "Externes Druckmessgerät" ist die Kennlinie
und der Nullpunkt sowie Vollausschlag des verwendeten Druckmessgerätes einzu-
geben.
Kennlinie:
Nullpunkt:
Vollausschlag: Der Vollausschlag (Druckwert) des angeschlossenen Sensors
Einstellungen
Schnittstellen
In diesem Untermenü lässt sich die Pin-Belegung des SPS-Ausgangssteckers (PLC-
OUT) verändern.
Zum Definieren der SPS-Ausgänge ist wie folgt vorzugehen:
1
Mit den linken Pfeiltasten ist der zu konfigurierende Anschlusspin des Steckers PLC-
OUT zu wählen
2
Mit den rechten Pfeiltasten kann dem ausgewählten Anschlusspin eine der
aufgeführten Funktionen zugeordnet werden.
3
Nachdem die SPS-Ausgänge wie gewünscht definiert wurden, müssen die
Einstellungen durch Drücken der Taste "OK" gespeichert werden.
Einstellungen
Schnittstellen
In diesem Untermenü lässt sich die Pin-Belegung des SPS-Eingangssteckers (PLC-
IN) verändern.
Zum Definieren der SPS-Eingänge ist wie folgt vorzugehen:
1
Mit den linken Pfeiltasten ist der zu konfigurierende Anschlusspin des Steckers PLC-
IN zu wählen
2
Mit den rechten Pfeiltasten kann dem ausgewählten Anschlusspin eine der
aufgeführten Funktionen zugeordnet werden.
3
Nachdem die SPS-Eingänge wie gewünscht definiert wurden, müssen die
Einstellungen durch Drücken der Taste "OK" gespeichert werden.
Die SPS-Eingänge und die SPS-Ausgänge können im Menü und über die serielle
Schnittstelle invertiert werden. Die Invertierung wird auch in den Parametersätzen
gespeichert.
Einstellungen
Schnittstellen
In diesem Untermenü lassen sich die von einem Schreiber aufzuzeichnenden
Signale den beiden Schreiberausgängen (Analogausgänge) zuordnen.
Externes Druckmessgerät
Die Kennlinien-Charakteristik kann eingegeben werden: Strom
linear, Spannung linear, Strom logarithmisch, Spannung loga-
rithmisch.
Der Nullpunkt (Druckwert) des angeschlossenen Sensors kann
mit dem entsprechenden Strom- bzw. Spannungswert belegt
werden.
kann hier mit dem entsprechenden Strom- bzw. Spannungswert
belegt werden.
SPS Ausgänge definieren
SPS Eingänge definieren
Schreiber
