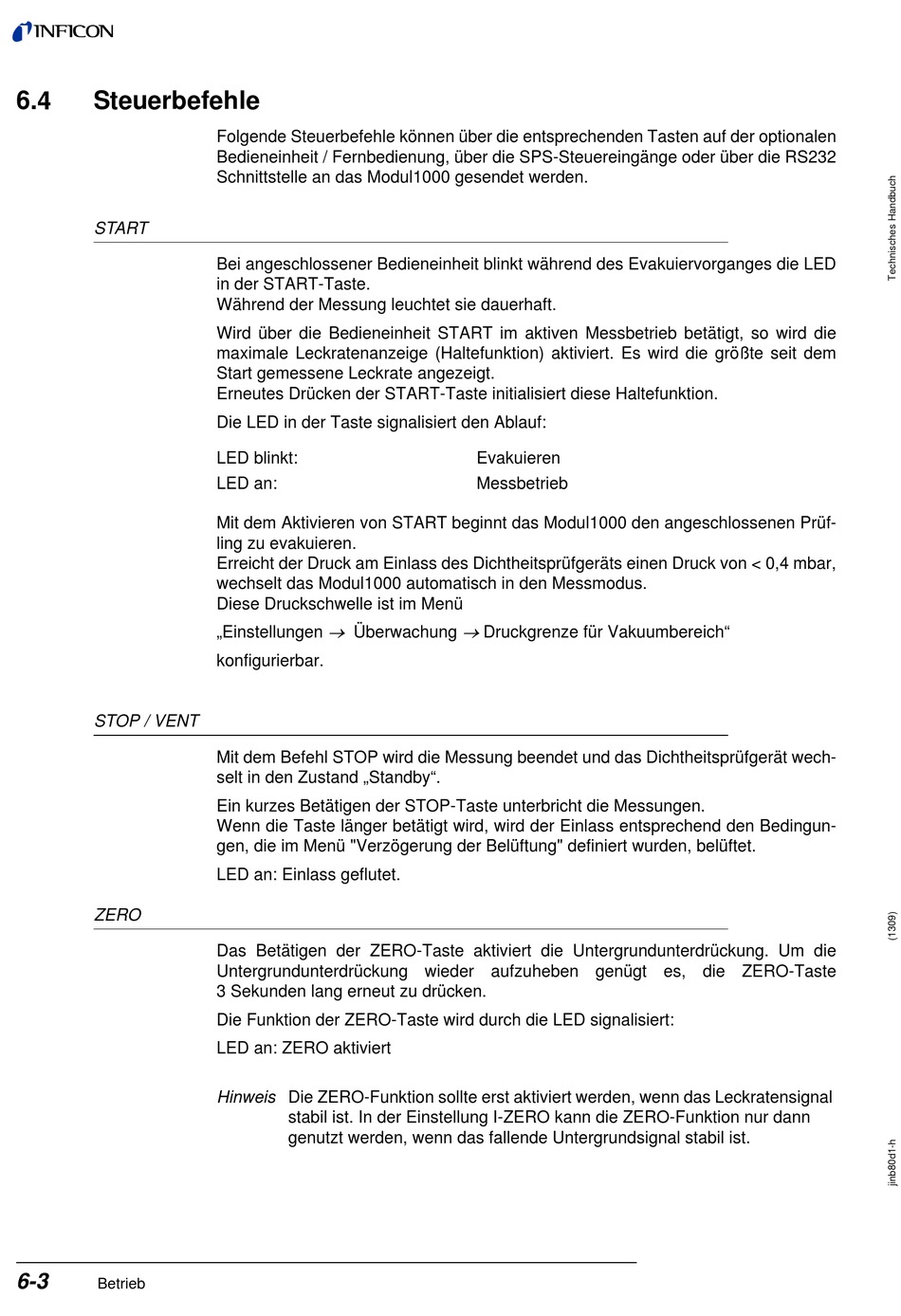

6.4
Steuerbefehle
START
STOP / VENT
ZERO
6-3
Betrieb
Folgende Steuerbefehle können über die entsprechenden Tasten auf der optionalen
Bedieneinheit / Fernbedienung, über die SPS-Steuereingänge oder über die RS232
Schnittstelle an das Modul1000 gesendet werden.
Bei angeschlossener Bedieneinheit blinkt während des Evakuiervorganges die LED
in der START-Taste.
Während der Messung leuchtet sie dauerhaft.
Wird über die Bedieneinheit START im aktiven Messbetrieb betätigt, so wird die
maximale Leckratenanzeige (Haltefunktion) aktiviert. Es wird die größte seit dem
Start gemessene Leckrate angezeigt.
Erneutes Drücken der START-Taste initialisiert diese Haltefunktion.
Die LED in der Taste signalisiert den Ablauf:
LED blinkt:
LED an:
Mit dem Aktivieren von START beginnt das Modul1000 den angeschlossenen Prüf-
ling zu evakuieren.
Erreicht der Druck am Einlass des Dichtheitsprüfgeräts einen Druck von < 0,4 mbar,
wechselt das Modul1000 automatisch in den Messmodus.
Diese Druckschwelle ist im Menü
„Einstellungen
Überwachung
konfigurierbar.
Mit dem Befehl STOP wird die Messung beendet und das Dichtheitsprüfgerät wech-
selt in den Zustand „Standby".
Ein kurzes Betätigen der STOP-Taste unterbricht die Messungen.
Wenn die Taste länger betätigt wird, wird der Einlass entsprechend den Bedingun-
gen, die im Menü "Verzögerung der Belüftung" definiert wurden, belüftet.
LED an: Einlass geflutet.
Das Betätigen der ZERO-Taste aktiviert die Untergrundunterdrückung. Um die
Untergrundunterdrückung wieder aufzuheben genügt es, die ZERO-Taste
3 Sekunden lang erneut zu drücken.
Die Funktion der ZERO-Taste wird durch die LED signalisiert:
LED an: ZERO aktiviert
Hinweis Die ZERO-Funktion sollte erst aktiviert werden, wenn das Leckratensignal
stabil ist. In der Einstellung I-ZERO kann die ZERO-Funktion nur dann
genutzt werden, wenn das fallende Untergrundsignal stabil ist.
Evakuieren
Messbetrieb
Druckgrenze für Vakuumbereich"
