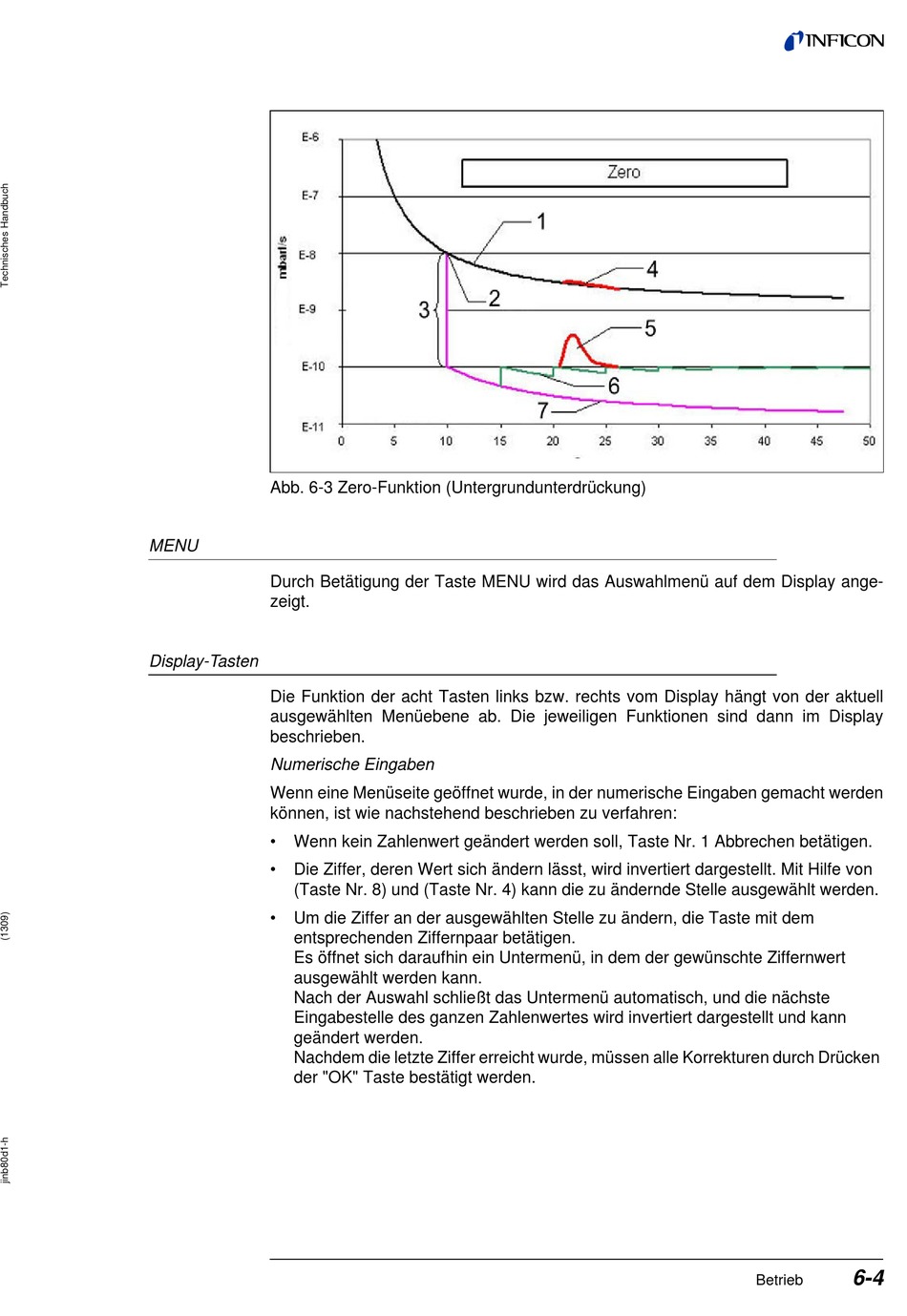

Abb. 6-3 Zero-Funktion (Untergrundunterdrückung)
MENU
Durch Betätigung der Taste MENU wird das Auswahlmenü auf dem Display ange-
zeigt.
Display-Tasten
Die Funktion der acht Tasten links bzw. rechts vom Display hängt von der aktuell
ausgewählten Menüebene ab. Die jeweiligen Funktionen sind dann im Display
beschrieben.
Numerische Eingaben
Wenn eine Menüseite geöffnet wurde, in der numerische Eingaben gemacht werden
können, ist wie nachstehend beschrieben zu verfahren:
Wenn kein Zahlenwert geändert werden soll, Taste Nr. 1 Abbrechen betätigen.
Die Ziffer, deren Wert sich ändern lässt, wird invertiert dargestellt. Mit Hilfe von
(Taste Nr. 8) und (Taste Nr. 4) kann die zu ändernde Stelle ausgewählt werden.
Um die Ziffer an der ausgewählten Stelle zu ändern, die Taste mit dem
entsprechenden Ziffernpaar betätigen. 
Es öffnet sich daraufhin ein Untermenü, in dem der gewünschte Ziffernwert
ausgewählt werden kann. 
Nach der Auswahl schließt das Untermenü automatisch, und die nächste
Eingabestelle des ganzen Zahlenwertes wird invertiert dargestellt und kann
geändert werden. 
Nachdem die letzte Ziffer erreicht wurde, müssen alle Korrekturen durch Drücken
der "OK" Taste bestätigt werden.
6-4
Betrieb
