Tischbetrieb

3.3.2

Schaltschrankeinbau

Die Bedieneinheit lässt sich verrutschsicher auf ebenen Arbeitsflächen aufstellen.
1
2
3
4
5
6
7

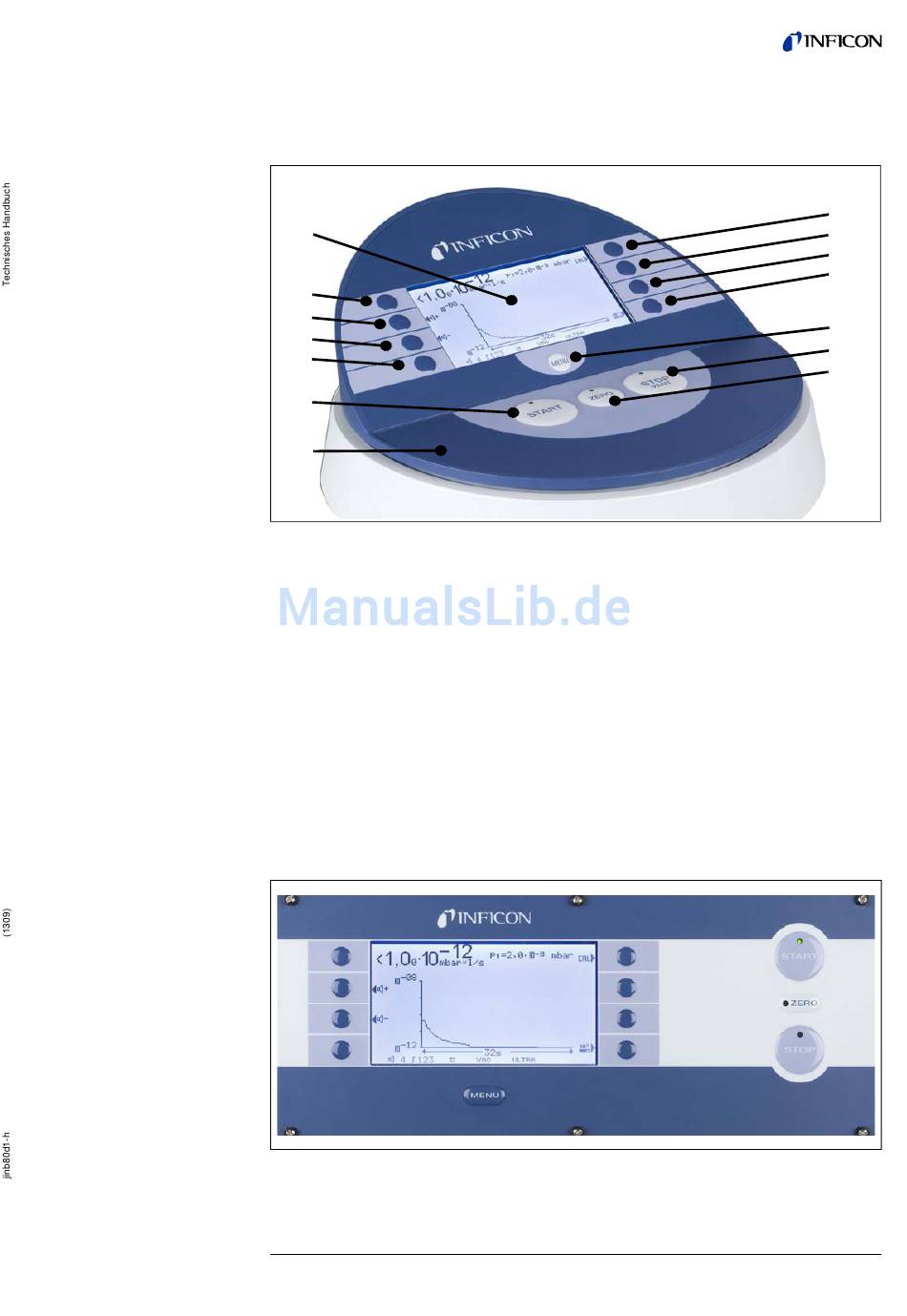

Abb. 3-5 Bedieneinheit für den Tischbetrieb
Pos.
Beschreibung
1
LC Anzeige
2
Taste Nr. 1
3
Taste Nr. 2
4
Taste Nr. 3
5
Taste Nr. 4
6
START-Taste mit LED
7
Bedieneinheit
Die Gerätebedienung (Bedieneinheit als Einbauversion) ist für den Fronteinbau in
ein 19'' Racksystem vorgesehen.
Abb. 3-6 Gerätebedienung für den Schaltschrankeinbau
Pos.
Beschreibung
8
Taste Nr. 5
9
Taste Nr. 6
10
Taste Nr. 7
11
Taste Nr. 8
12
Menü-Taste
12
STOP / Vent-Taste mit LED
14
ZERO-Taste mit LED
Gerätebeschreibung
8
9
10
11
12
13
14
3-4
