INFICON Modul1000 Originalbetriebsanleitung Seite 100

Anschluss von Sensor mit 0 ... 10V
9-15
Technische Daten
1
+24V, 0.8 A
2
GND 24V
3
Input 1
4
GND 1
5
Input 2
6
GND 2

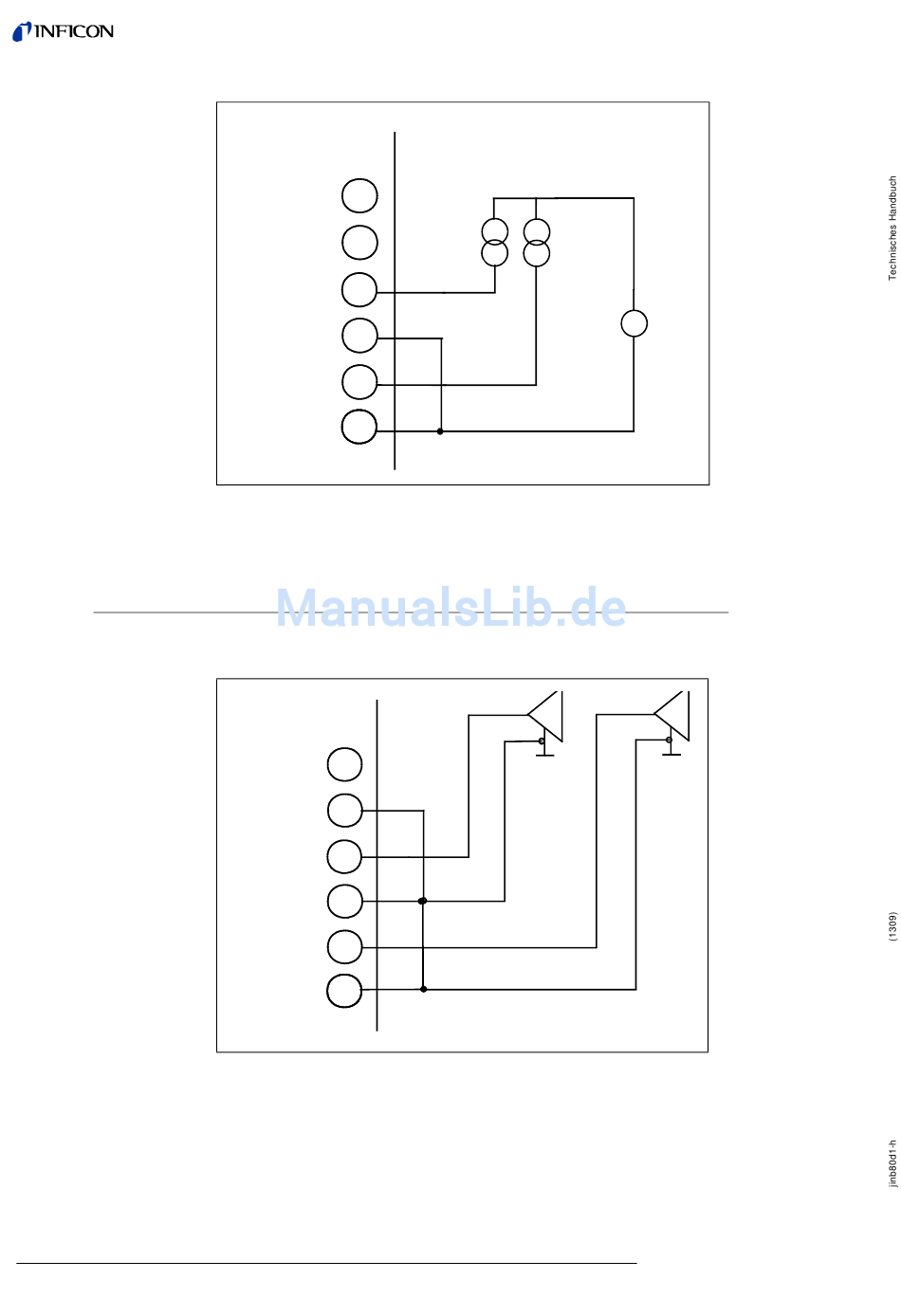

Abb. 9-7 Externe Sensorversorgung 24V mit getrennter Masseführung
Die Spannungsdifferenz zwischen Pin 2 und den Pins 4 und 5 beträgt maximal ±4 V.
Hinweis Steckbrücken auf Schnittstellenkarte entsprechend kodieren.
1
+24V, 0.8 A
2
GND 24V
3
Input 1
4
GND 1
5
Input 2
6
GND 2
Abb. 9-8 Anschluss mit gemeinsamer Masse
4 ... 20 mA
+
24V
-
