9.5

Anschlussbelegungen

9.5.1

PLC IN / AUDIO

9-11
Technische Daten
LR exponent
Der Leckraten-Exponent wird als Stufenfunktion ausgegeben: 
U = 1 ... 10 V in Schritten von 0,5 V pro Dekade beginnend bei 1 V = 1×10
LR=10(V-E)*10
LR log. H.
LR = Leckrate
V = Ausgansspannung
E = Ausgangsspannung auf ganzzahlig abgerundet (1V, 2V, 3V, 4V, ...)
Spannungen zwischen 1V bis 1.1V, 2V bis 2.1V, 3V bis 3.1V usw. werden nicht ausgegeben.
Alle Eingänge sind mit Optokoppler potential getrennt ausgeführt.
PIN
F3
+24V
GND
10
11
12
13
14
GND

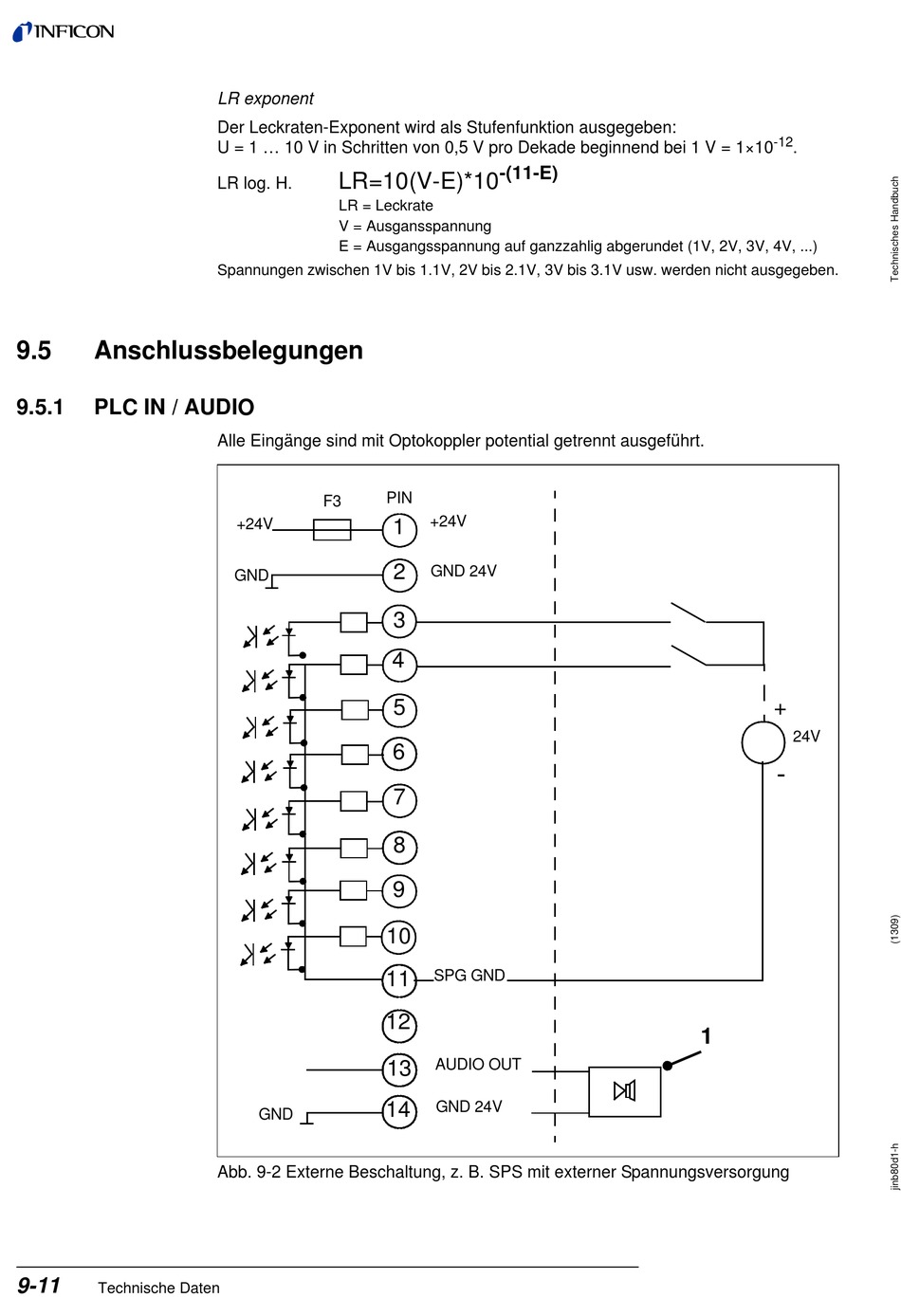

Abb. 9-2 Externe Beschaltung, z. B. SPS mit externer Spannungsversorgung
-(11-E)
+24V
1
2
GND 24V
3
4
5
6
7
8
9
SPG GND
AUDIO OUT
GND 24V
-12
.
+
24V
-
1
