Wartungsarbeiten
1
2
3
4

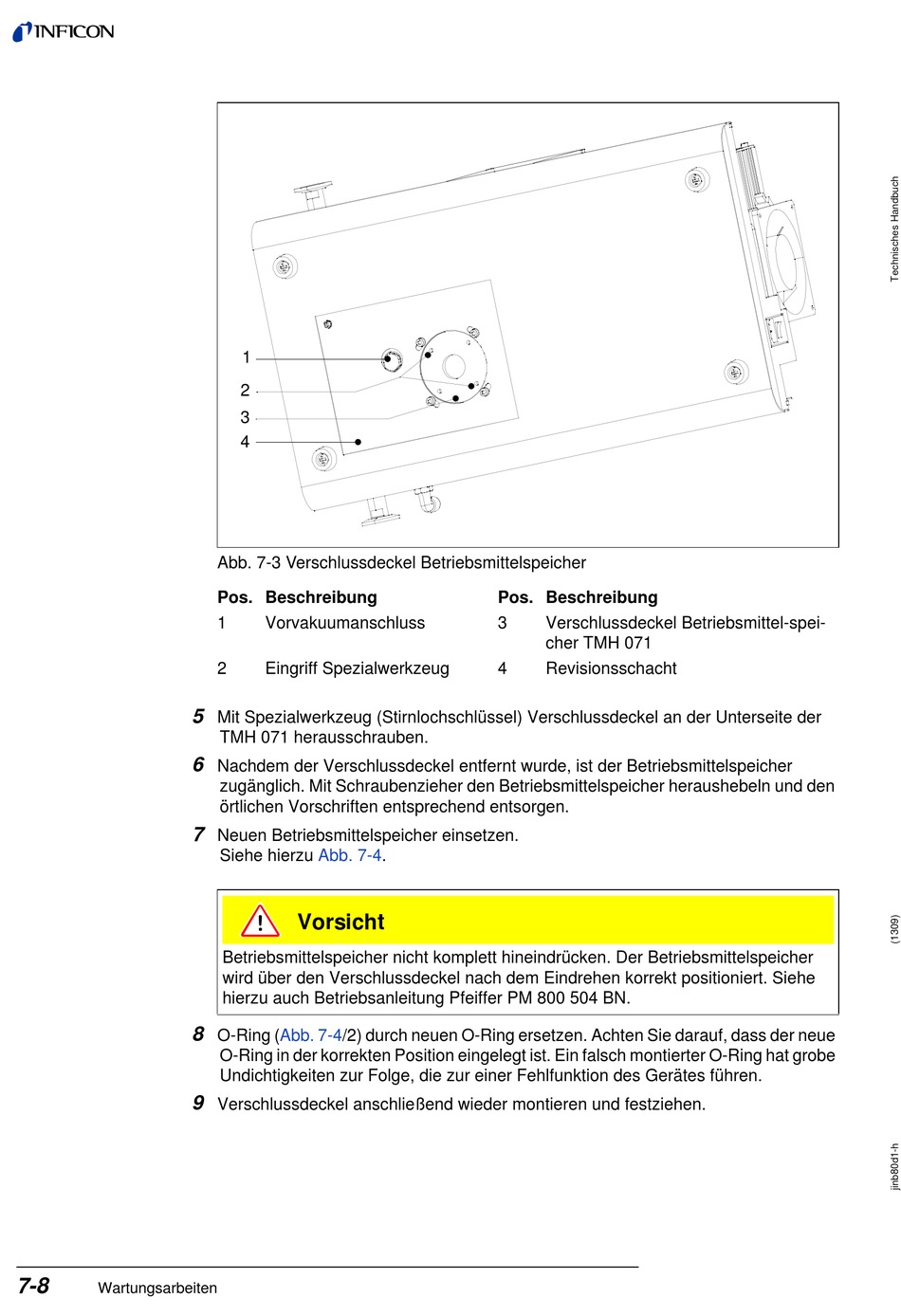

Abb. 7-3 Verschlussdeckel Betriebsmittelspeicher
Pos. Beschreibung
1
Vorvakuumanschluss
2
Eingriff Spezialwerkzeug
5
Mit Spezialwerkzeug (Stirnlochschlüssel) Verschlussdeckel an der Unterseite der
TMH 071 herausschrauben.
6
Nachdem der Verschlussdeckel entfernt wurde, ist der Betriebsmittelspeicher
zugänglich. Mit Schraubenzieher den Betriebsmittelspeicher heraushebeln und den
örtlichen Vorschriften entsprechend entsorgen.
Neuen Betriebsmittelspeicher einsetzen. 
7
Siehe hierzu
Abb.
7-4.
Vorsicht
Betriebsmittelspeicher nicht komplett hineindrücken. Der Betriebsmittelspeicher
wird über den Verschlussdeckel nach dem Eindrehen korrekt positioniert. Siehe
hierzu auch Betriebsanleitung Pfeiffer PM 800 504 BN.
8
O-Ring
(Abb.
7-4/2) durch neuen O-Ring ersetzen. Achten Sie darauf, dass der neue
O-Ring in der korrekten Position eingelegt ist. Ein falsch montierter O-Ring hat grobe
Undichtigkeiten zur Folge, die zur einer Fehlfunktion des Gerätes führen.
9
Verschlussdeckel anschließend wieder montieren und festziehen.
Pos. Beschreibung
3
Verschlussdeckel Betriebsmittel-spei-
cher TMH 071
4
Revisionsschacht
