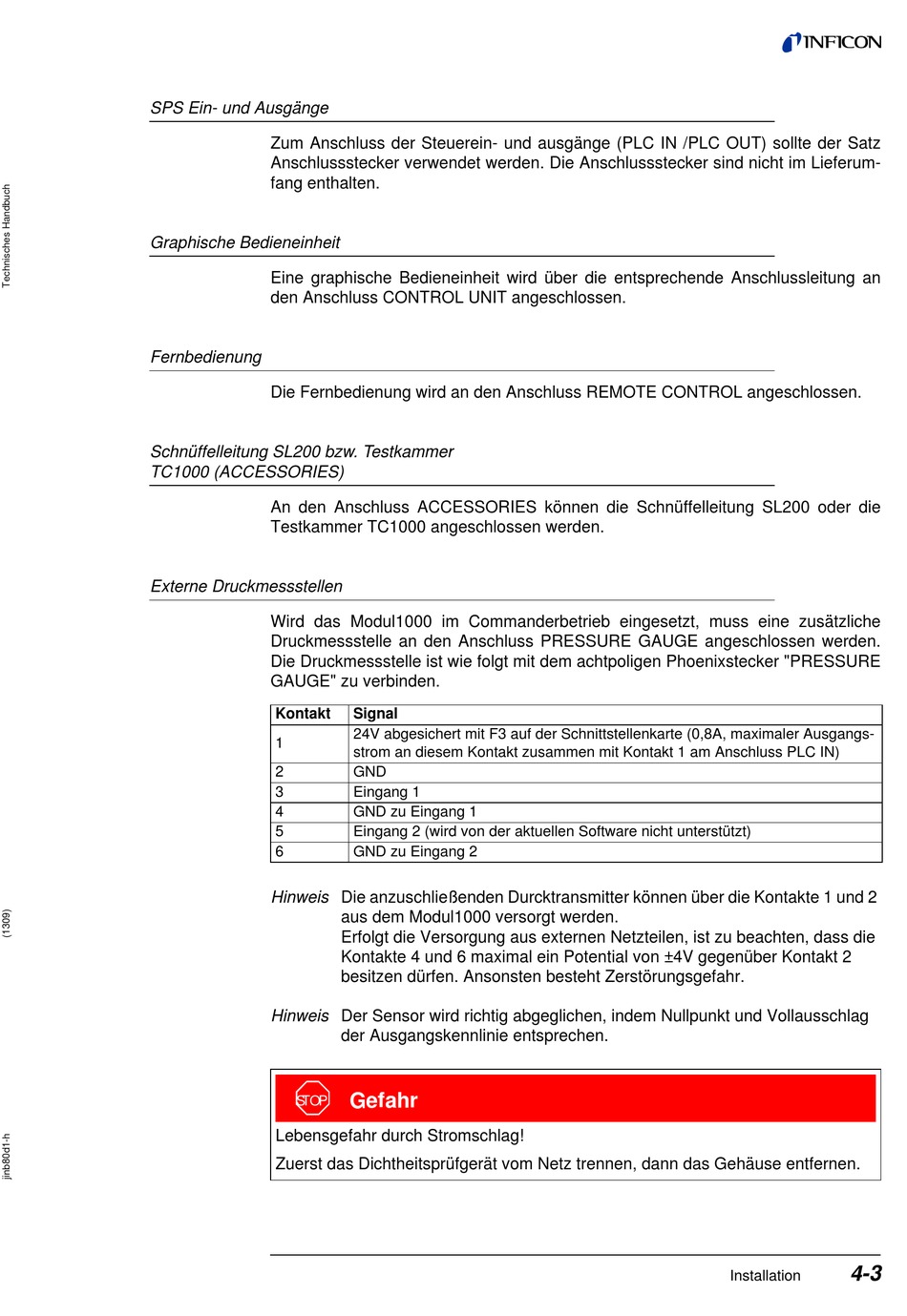

SPS Ein- und Ausgänge
Zum Anschluss der Steuerein- und ausgänge (PLC IN /PLC OUT) sollte der Satz
Anschlussstecker verwendet werden. Die Anschlussstecker sind nicht im Lieferum-
fang enthalten.
Graphische Bedieneinheit
Eine graphische Bedieneinheit wird über die entsprechende Anschlussleitung an
den Anschluss CONTROL UNIT angeschlossen.
Fernbedienung
Die Fernbedienung wird an den Anschluss REMOTE CONTROL angeschlossen.
Schnüffelleitung SL200 bzw. Testkammer
TC1000 (ACCESSORIES)
An den Anschluss ACCESSORIES können die Schnüffelleitung SL200 oder die
Testkammer TC1000 angeschlossen werden.
Externe Druckmessstellen
Wird das Modul1000 im Commanderbetrieb eingesetzt, muss eine zusätzliche
Druckmessstelle an den Anschluss PRESSURE GAUGE angeschlossen werden.
Die Druckmessstelle ist wie folgt mit dem achtpoligen Phoenixstecker "PRESSURE
GAUGE" zu verbinden.
Kontakt
1
2
3
4
5
6
Hinweis Die anzuschließenden Durcktransmitter können über die Kontakte 1 und 2
Hinweis Der Sensor wird richtig abgeglichen, indem Nullpunkt und Vollausschlag
S TOP
Lebensgefahr durch Stromschlag!
Zuerst das Dichtheitsprüfgerät vom Netz trennen, dann das Gehäuse entfernen.
Signal
24V abgesichert mit F3 auf der Schnittstellenkarte (0,8A, maximaler Ausgangs-
strom an diesem Kontakt zusammen mit Kontakt 1 am Anschluss PLC IN)
GND
Eingang 1
GND zu Eingang 1
Eingang 2 (wird von der aktuellen Software nicht unterstützt)
GND zu Eingang 2
aus dem Modul1000 versorgt werden.
Erfolgt die Versorgung aus externen Netzteilen, ist zu beachten, dass die
Kontakte 4 und 6 maximal ein Potential von ±4V gegenüber Kontakt 2
besitzen dürfen. Ansonsten besteht Zerstörungsgefahr.
der Ausgangskennlinie entsprechen.
Gefahr
4-3
Installation
