5
6
11
10

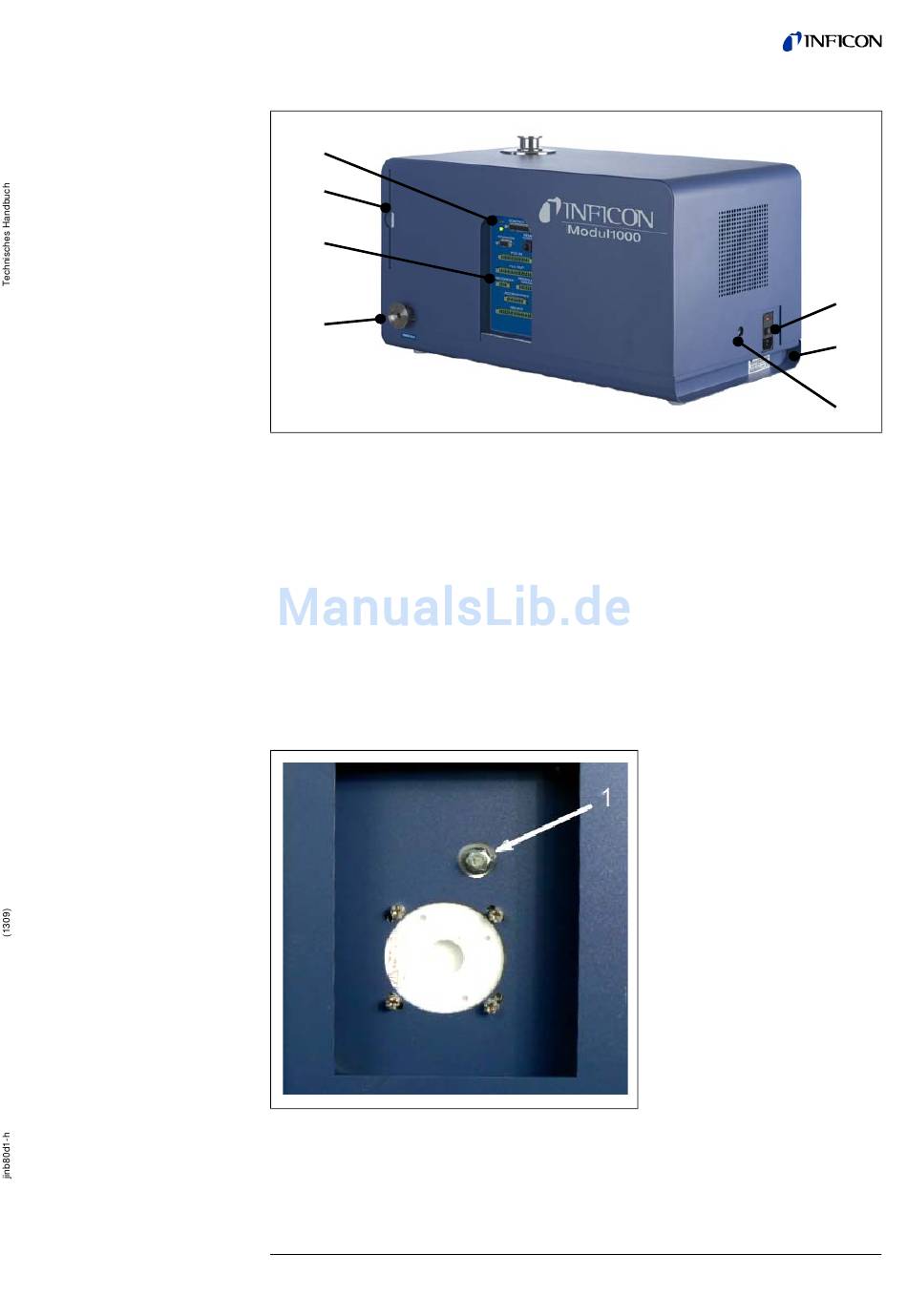

Abb. 3-2 Ansicht der rechten und hinteren Seite
Pos. Beschreibung
1
Einlassflansch DN25 KF
2
Lautsprecher / Lufteinlass
3
Öffnungen zur Entriegelung
der Haube
4
Griffmulden
5
Status-LED
6
Luftfilter
7
Anschluss DN25 KF für
Vorvakuumpumpe
Abb. 3-3 Ausschnitt der Unterseite des Modul1000
Pos. Beschreibung
1
Anschluss für Vorvakuumpumpe (Einschraubflansch)
Pos. Beschreibung
8
Flutanschluss FESTO Kupplung
Schlauch 8 mm
9
Netzbuchse mit Netzschalter und
Netzsicherungen
10
Anschluss DN25 KF für
Vorvakuumpumpe bzw. Schnüffelleitung
11
Elektrische Schnittstellen
Gerätebeschreibung
9
4
3
3-2
