Gerätebeschreibung
3.1
Das Gehäuse
3-1
Gerätebeschreibung
Das Modul1000 ist ein Helium-Dichtheitsprüfgerät, das zum Einbau in Dichtheits-
prüfplätzen konzipiert ist.
In einem kompakten Gehäuse befinden sich das Analysesystem mit Turbomoleku-
larpumpe sowie die komplette Ansteuerelektronik. Je nach eingestellter Betriebsart,
kann das Modul1000 übergeordnete Steuerungsfunktionen einer Dichtheitsprüfan-
lage übernehmen.
Vielfältige Signal- und Statusausgänge erlauben die universelle Integration in vor-
handene oder neue Anlagenkonzepte.
Die vom Nutzer eingestellten Betriebsparameter sind in einem separaten Speicher-
baustein (I•STICK) abgelegt, der einfach entnommen werden kann.
Sämtliche Gerätekonfigurationen und die anfallenden Wartungsarbeiten können
ohne Öffnen des Gerätes durchgeführt werden.
Zum Erzeugen des zum Betrieb der Turbopumpe notwendigen Vorvakuums sowie
zum Evakuieren angeschlossener Prüflinge muss eine Vorvakuumpumpe mit Saug-
vermögen >2 m³/h angeschlossen werden, die einen Endruck von <1x10
erzeugen kann.

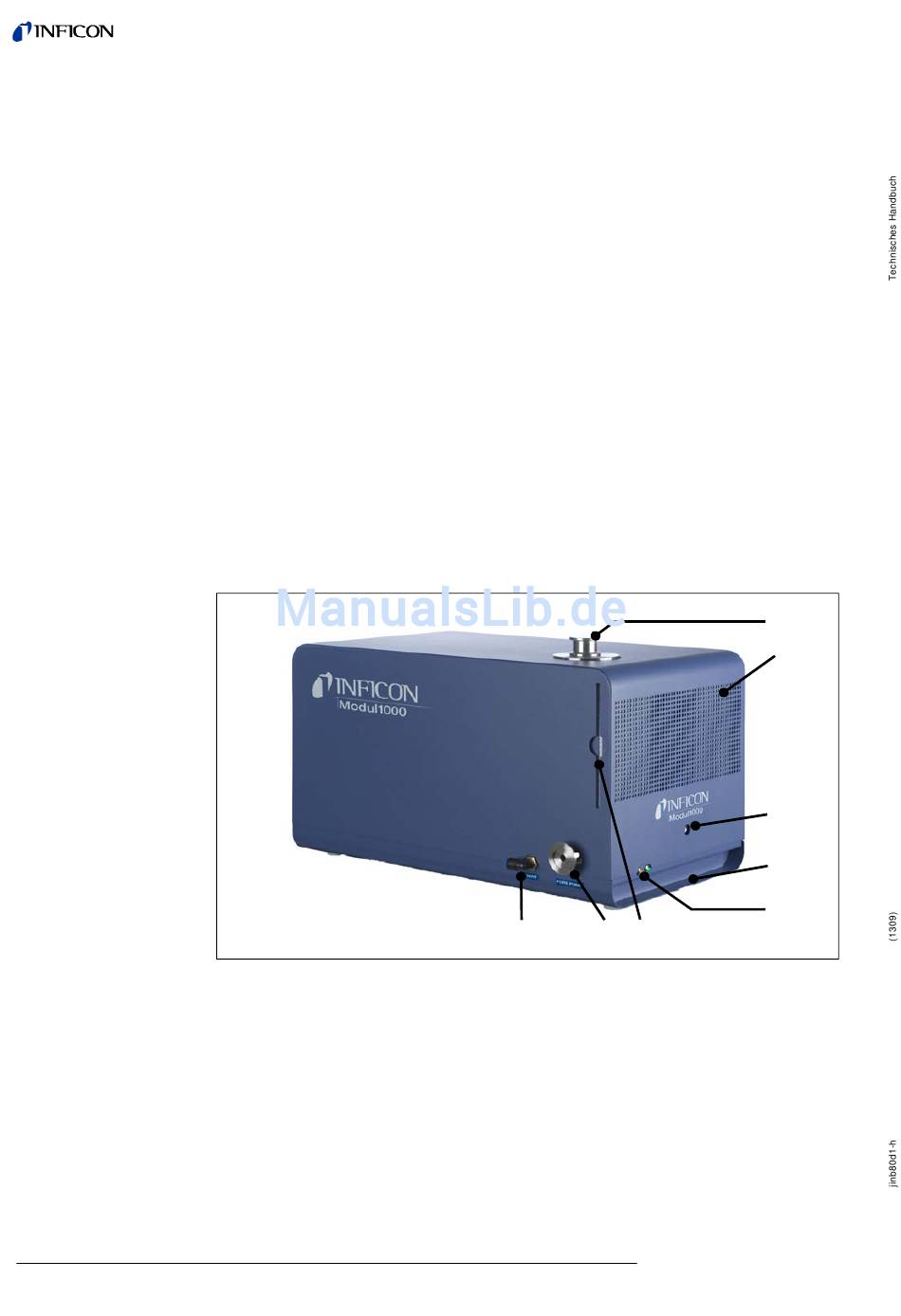

Abb. 3-1 Ansicht der linken und vorderen Seite
8
7
6
-2
mbar
1
2
3
4
5
