Metrohm 728 Handbuch
Magnetic stirrer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Metrohm 728
Inhaltszusammenfassung für Metrohm 728
- Seite 1 728 Magnetic Stirrer Handbuch 8.728.8001DE / 2019-11-29...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 728 Magnetic Stirrer Handbuch 8.728.8001DE / 2019-11-29...
- Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
-
Seite 5: Inhaltsverzeichnis
Magnetrührer anschliessen ..........8 4 Betrieb und Wartung Allgemeine Hinweise ............9 4.1.1 Pflege ..................9 4.1.2 Wartung durch Metrohm-Service ..........9 5 Technische Daten Magnetrührer ..............10 Stromversorgung ..............10 Schnittstellen und Anschlüsse ........... 10 Umgebungstemperatur ............10 Referenzbedingungen ............10 Dimensionen/Material ............ - Seite 6 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Vorderseite ..................6 Abbildung 2 Rückseite mit Stativ ................7 ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer...
-
Seite 7: Einleitung
Zubehör (siehe Kapitel 6, Seite 12). 1.1.2 Anschlüsse Der 728 Magnetic Stirrer benötigt 5 bis 12 V Gleichspannung. Die Speisung der 728 Magnetic Stirrer erfolgt über den direkten Anschluss an einen Titrino, Dosino oder über ein Steckernetzteil. 1.1.3 Bestimmungsgemässe Verwendung Der 728 Magnetic Stirrer ist für den Einsatz in analytischen Laboratorien... -
Seite 8: Angaben Zur Dokumentation
Dieses Zeichen warnt vor elektrischer Gefährdung. WARNUNG Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. WARNUNG Dieses Zeichen warnt vor biologischer Gefährdung. VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer... -
Seite 9: Sicherheitshinweise
Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen. -
Seite 10: Schlauch- Und Kapillarverbindungen
Stellen Sie das Gerät an einem gut belüfteten Standort (z. B. Abzug) ￭ auf. Halten Sie jegliche Zündquellen vom Arbeitsplatz fern. ￭ Beseitigen Sie verschüttete Flüssigkeiten und Feststoffe unverzüglich. ￭ Befolgen Sie die Sicherheitshinweise des Chemikalienherstellers. ￭ ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer... -
Seite 11: Recycling Und Entsorgung
Die korrekte Entsorgung Ihres alten Gerätes hilft, negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer... -
Seite 12: Geräteübersicht

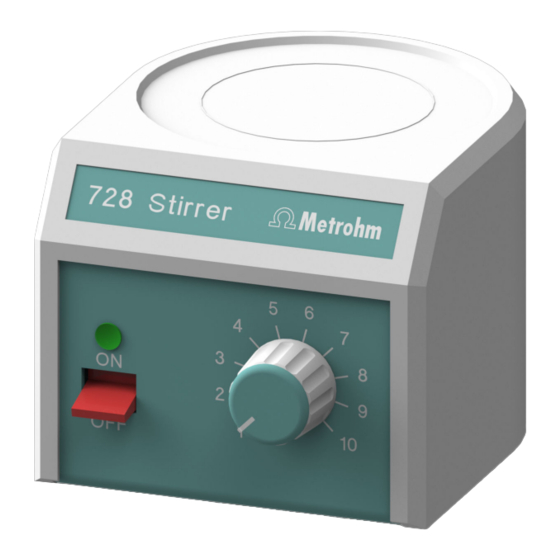

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht Abbildung 1 Vorderseite Probenstellfläche Signallampe Ein/Aus Ein/Aus-Schalter Regler für Drehgeschwindigkeit ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer... - Seite 13 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht Abbildung 2 Rückseite mit Stativ Anschlussstecker Stativ-Klemmschraube Stativ Kabeldurchbruch ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer...
-
Seite 14: Installation
Chemikalien. Das Gerät sollte vor übermässigen Temperaturschwankungen und direkter Sonneneinstrahlung geschützt sein. Magnetrührer montieren Der 728 Magnetic Stirrer wird an einer Stativstange mit einem Durchmes- ser von 10 mm befestigt. Magnetrührer anschliessen Stromversorgung Der 728 Magnetic Stirrer benötigt 5 bis 12 V Gleichspannung. -
Seite 15: Betrieb Und Wartung
Schadensfällen ist der Metrohm-Service zu benachrichtigen. 4.1.2 Wartung durch Metrohm-Service Die Wartung des 728 Magnetic Stirrer erfolgt am besten im Rahmen eines jährlichen Services, der vom Fachpersonal der Firma Metrohm ausgeführt wird. Wenn häufig mit ätzenden und korrosiven Chemikalien gearbeitet wird, kann sich auch ein kürzeres Wartungsintervall ergeben. -
Seite 16: Technische Daten
Drehzahl 200…1900 U/min Stromversorgung Stromversorgung 5…12 V DC ≤ 2.5 VA Stromaufnahme Schnittstellen und Anschlüsse Der 728 Magnetic Stirrer verfügt über keine Steuerschnittstellen. Betrieb und Steuerung erfolgt über die Stromversorgung. Umgebungstemperatur Nomineller Funkti- +5…+45 °C onsbereich Lagerung und –40…+70 °C... -
Seite 17: Dimensionen/Material
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Technische Daten Dimensionen/Material Breite 90 mm Höhe 76 mm Tiefe 150 mm Gewicht 660 g (ohne Zubehör) Material Gehäuseoberteil Gehäuseunter- Stahlblech, einbrennlackiert teil ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer... -
Seite 18: Zubehör
Hilfe der Artikelnummer wie folgt herunterladen: Zubehörliste herunterladen 1 Im Internetbrowser https://www.metrohm.com/ eintippen. 2 Im Suchfeld die Artikelnummer (z. B. 728) eingeben. Das Suchergebnis wird angezeigt. 3 Auf das Produkt klicken. Detailinformationen zum Produkt werden auf verschiedenen Register- karten angezeigt. -
Seite 19: Index
Magnetrührer ....... 8 Gerätevarianten ......1 Service ........3 Dimensionen ......11 Magnetrührer Sicherheitshinweise ....3 Drehrichtung ...... 10 Stromversorgung Drehzahl ......10 Netzspannung ....10 Elektrostatische Aufladung ..4 Material ........11 Stromaufnahme ....10 ￭￭￭￭￭￭￭￭ 728 Magnetic Stirrer...
