Beispiel 4 - Abstandsmessung
Diese Betriebsart wird zur Überwachung von Gerätepositionen in Messbereichen bis zu
60 m (200 ft) verwendet. Man geht ähnlich wie bei der Leerraummessung vor, mit dem
Unterschied, dass sich die Messungen auf die Sensorsendefläche beziehen.
Es gelten folgende Voraussetzungen:
•

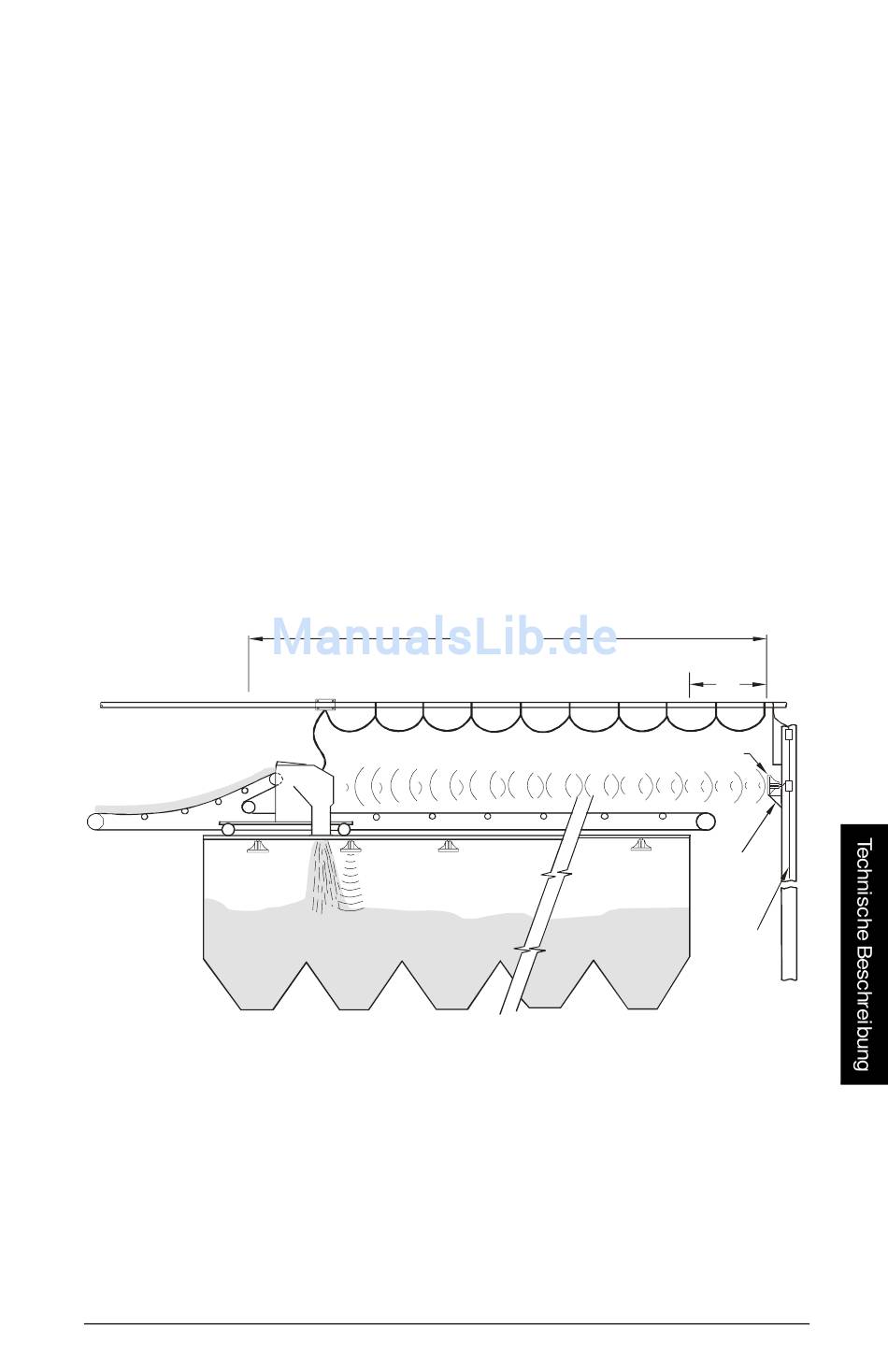

Sensor 10 (ein XLS-60) ist waagrecht* gegenüber vom Bandschleifenwagen
montiert.
•
In der Endstellung des Bandschleifenwagens beträgt der Abstand 175 ft.
•
In der Nahstellung des Bandschleifenwagens beträgt der Abstand 5 ft.
•
Die Geschwindigkeit des Bandschleifenwagens beträgt 7 ft/min und der
Mindestabstand zu den Endstellungen 14 ft.
•
Zum Anschluss an eine SPS ist ein mA Ausgangssignal proportional zum
Abstand des Wagens zum Sensor gewünscht.
•
Zeigt die SPS einen Wert von 3.8 mA an, so wird der Bandschleifenwagen sofort
angehalten.
•
An die XPL Plus Klemmen für Kommunikation mit Peripheriegeräten ist ein AO-
10 Modul angeschlossen.
*Bei einer horizontalen Montage des XLS oder XLT Sensors muss zum Schutz vor mecha-
nischer Beschädigung eine Trägerplatte unter dem Sensor angebracht werden.
7ML19981AN32
AiRanger XPL Plus – BETRIEBSANLEITUNG
175 ft
5 ft
XLS-60
Sensor
Träger-
platte
zum
XPL
Plus
Seite 88
