Beispiel 1 - Füllstandmessung
Materialfüllstand
Die Füllstandmessung ist die häufigste Einsatzart des XPL Plus Messumformers.
Es gelten folgende Voraussetzungen:
•
Ein 30 m hohes Zementsilo ist zu überwachen.
•
Die maximale Füllgeschwindigkeit beträgt 0,08 m pro Minute.
•
Alarmindikatoren sind nötig, wenn der Füllstand über 25 m steigt oder unter
10 m fällt.
•
Die Befüllung soll bei 27 m Füllstand automatisch abgeschaltet werden.
•
Bei Messschwierigkeiten soll die Failsafe Funktion nach 2 Minuten aktiviert
werden.
•
Wird die Messschwierigkeit nicht behoben, so ist die Befüllung vor einem
Überlauf zu stoppen.
•

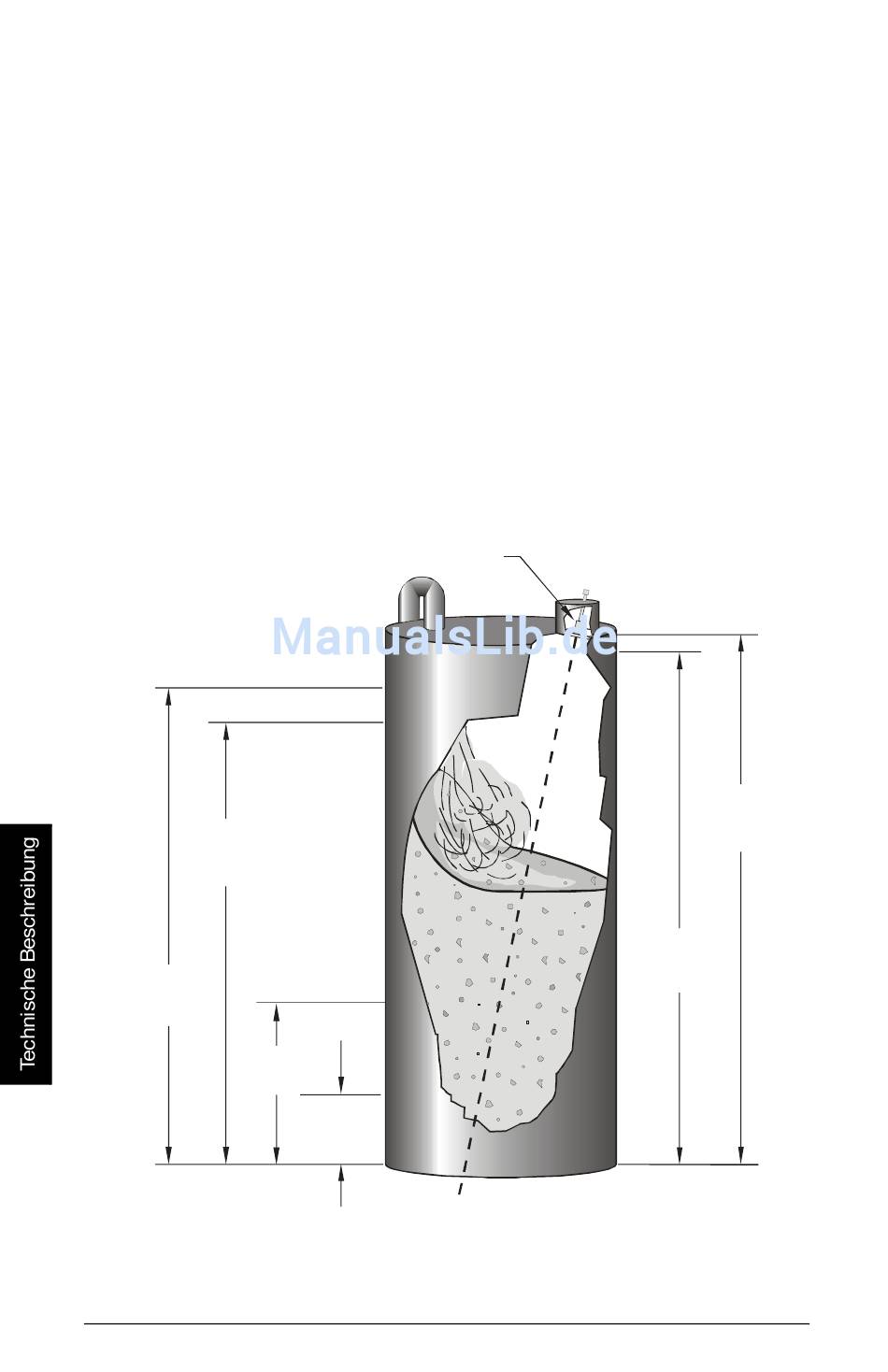

Ein XLT-30 Sensor ist mit der Sendefläche bündig auf der Silodecke montiert.
•
Ein TS-3 Temperaturfühler ist an die Klemmen von Sensor 1 angeschlossen.
•
Ein SAM-20 ist als BANK 1 an die Peripherieklemmen angeschlossen.
25.00
(P101)
27.00 m
(P103)
Seite 81
Schallsensor
10.00 m
(P102)
5.00 m
(P104)
AiRanger XPL Plus – BETRIEBSANLEITUNG
30.00 m
(P006)
29.01 m
(P007)
7ML19981AN32
