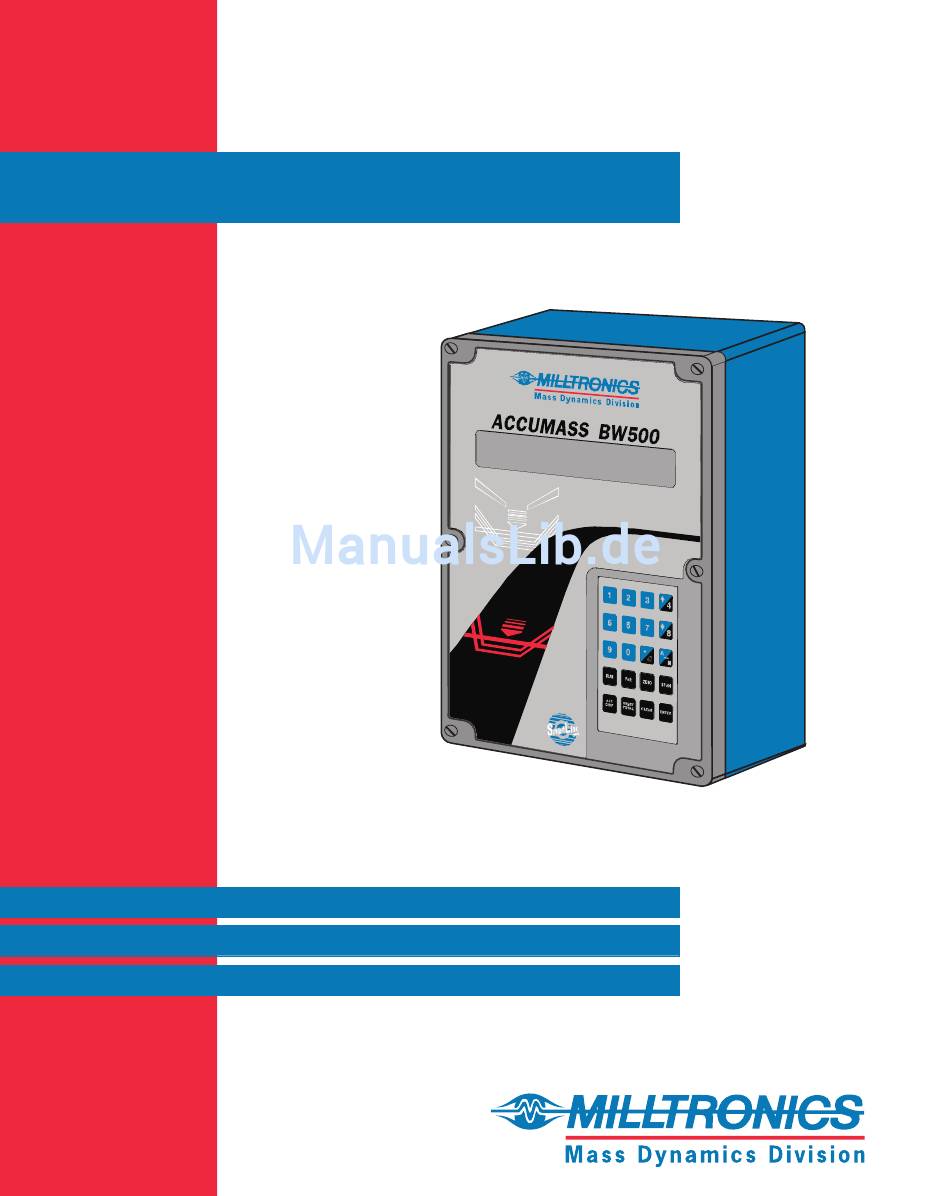

ACCUMASS BW500
Betriebsanleitung
PL-565-3
April 1999
33455653
Rev
1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Milltronics PL-565-3

Inhaltszusammenfassung für Milltronics PL-565-3

  • Seite 1 ACCUMASS BW500 Betriebsanleitung PL-565-3 April 1999 33455653...
  • Seite 2 Geräte zu Ultraschalll entwickeln. Mass Dynamics wurde 1997 als Tochterunternehmen von Milltronics gegründet. Es hat sich auf den Vertrieb und die Entwicklung von Produkt- gruppen für kontinuierliche Verwiegung, akustische Sensoren und Drehzahl- überwachungssysteme spezialisiert.

  • Seite 3: Inhaltsverzeichnis

    Installation/Ersatz der Speicherbatterie ............27 Inbetriebnahme ......................29 Übersicht .......................29 Anzeige und Tastatur................29 Programmierungsmodus................30 Allgemein ....................30 Run Modus .....................31 Erste Inbetriebnahme..................32 Spannungsanschluß ................32 Programmierung ..................32 Abgleich der Wägezellen ................35 Typische Bandwaage mit zwei Wägezellen..........35 Nullabgleich ....................38 Vollabgleich ....................39 PL-565-3 Accumass BW500 Seite 3...
  • Seite 4 Summierung....................92 PID Regelung......................95 Hardware.......................95 Anschluß .......................95 Schaltpunktsteuerung – Steuerung Förderstärke ........96 Schaltpunktsteuerung – Steuerung Gewichtslast ........96 Schaltpunktsteuerung – Steuerung Master/Slave .........97 Schaltpunktsteuerung – Steuerung Förderstärke und Gewichtslast..98 Einstellung und Feinabgleich ................98 Proportional (Verstärkungsfaktor), P ............98 Seite 4 Accumass BW500 PL-565-3...
  • Seite 5 Modbus RTU / ASCII ................122 Modbus Format..................122 Modbus Registerverzeichnis..............123 Modbus Registerverzeichnis (Fortsetzung) ..........125 Modems ....................133 Fehlerverhalten..................135 Fehlersuche ......................137 Allgemein ....................137 Sonderfälle....................137 Fehlercodes ....................138 Anhang........................139 Speicherschutz....................139 Software Updates..................139 Kriterien für die Kalibrierung................139 Nullabgleich: ..................139 Vollabgleich: ..................139 PID Systeme:..................139 PL-565-3 Accumass BW500 Seite 5...
  • Seite 6 Seite 6 Accumass BW500 PL-565-3...

  • Seite 7: Allgemeine Informationen

    Parametern vertraut zu machen und eine problemlose Inbetriebnahme des BW500 zu gewährleisten. Anhang Alphabetische Parameterliste mit Verweis auf die jeweiligen Parameternummern, eine Hilfestellung zur Fehlersuche durch Auflistung von Fehlermeldungen, Wartungshinweise und eine Tabelle zum Aufzeichnen der programmierten Parameterwerte. PL-565-3 Accumass BW500 Seite 7...

  • Seite 8: Zum Accumass Bw500

    Summierer verfügbar. Um mit einer kundenseitigen SPS oder einem Computer zu kommunizieren, ist der BW500 mit der Dolphin Plus Software von Milltronics und Modbus Protokoll auf den beiden RS-232 und RS-485 Schnittstellen kompatibel. Er unterstützt auch Milltronics SmartLinx™ für eine Kommunikation mit gängigen Kommunikationssystemen.

  • Seite 9: Technische Daten

    Auto Zero: potentialfreier Kontakt von externem Gerät siehe optionale mA I/O Karte Zusatz: 5 Digitaleingänge für externe Kontakte, jeweils programmierbar auf: Anzeigendurchlauf, Reset Summierer 1, Nullabgleich, Vollabgleich, Multi- Vollabgleich, Drucken, Batch Reset oder PID Funktion. PL-565-3 Accumass BW500 Seite 9...
  • Seite 10 Optionen: Geschw. Sensor: Mass Dynamics MD-36 / 36A / 256 oder 2000A, oder RBSS, oder kompatible Modelle Dolphin Plus: Milltronics Softwareschnittstelle unter Windows. Siehe zugehörige Produktinformation. SmartLinx™ Modul: protokollspezifische Module als Schnittstelle mit gängigen, industriellen Kommunikations- systemen. Siehe zugehörige Produktinformation.
  • Seite 11 Bürde 750 Ω Ausgangsversorgung: isoliert 24 V DC, 50 mA, Kurzschlußsicherung LVDT Schnittstellenkarte: als Schnittstelle für Bandwaagen mit Differenztrafo (LVDT) Gewicht: 2.6 kg (5.7 lb.) Zulassungen: CE*, CSA NRTL/C *EMC Bescheinigung auf Anfrage erhältlich PL-565-3 Accumass BW500 Seite 11...
  • Seite 12 Seite 12 Accumass BW500 PL-565-3...

  • Seite 13: Installation

    Es wird empfohlen, das Gehäuse mit Montage- einem geeigneten Bohrer zu bohren Gehäuse bohrung (x 4) und Kabeleinführungen zu verwenden, Montageschraube, die die Schutzart gewährleisten. nicht mitgeliefert 3. Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung zu der Klemmleiste. PL-565-3 Accumass BW500 Seite 13...

  • Seite 14: Einschübe (Option)

    Einschübe (Option) SmartLinx™ Modul Die BW500 Software/Hardware kann mit einem Milltronics SmartLinx™ Kommunikationsmodul (Option) verwendet werden. Dieses dient als Schnittstelle zu einem gängigen, industriellen Kommunikationsmodul. Der BW500 wird, wenn nicht separat bestellt, ohne SmartLinx™ Modul geliefert. Dieses kann jedoch nachträglich eingebaut werden.

  • Seite 15: Ma I/O Karte

    Technische Daten \ Optionen \ mA I/O Karte Installation \ Anschluß \ mA I/O Karte Parameterbeschreibung \ mA I/O (@P200) Betrieb \ mA I/O SmartLinx™ SmartLinx™ Kabel entlang der rechten Wand verlegen mA I/O Karte PL-565-3 Accumass BW500 Seite 15...

  • Seite 16: Layout

    Schutzkleinspannungsquelle (SELV) versorgt werden. • Relaiskontaktklemmen müssen mit Geräten verwendet werden, die keine zugänglichen, stromführenden Teile haben. Die Verkabelung muß gemäß den VDE-Vorschriften erfolgen. • Die maximal zulässige Betriebsspannung zwischen benachbarten Relaiskontakten beträgt 250 V. Seite 16 Accumass BW500 PL-565-3...

  • Seite 17: Anschluß

    Zusatzeingänge Externer Summierer des Kunden Feldbuskommunikation Feldbusanschluß (Option) Konfiguration der Kommunikations- schnittstellen auf: Milltronics Dolphin, Daten Drucken oder Modbus ASCII oder RTU Protokoll Hinweis: Typische Systemkapazität. Es ist nicht unbedingt notwendig, alle Bestandteile oder ihre maximale Anzahl zu verwenden. PL-565-3...

  • Seite 18: Bandwaage - Eine Wägezelle

    BW500 Klemme 12 zur Bandwaage `rot' BW500 Klemme 13 zur Bandwaage `schw' • Falls die Farben der Wägezellenkabel von den angegebenen Farben abweichen oder falls zusätzliche Kabel geliefert sind, wenden Sie sich bitte an Milltronics. Seite 18 Accumass BW500 PL-565-3...

  • Seite 19: Bandwaage - Zwei Wägezellen

    BW500 Klemme 12 zur Bandwaage `rot' BW500 Klemme 13 zur Bandwaage `schw' • Falls die Farben der Wägezellenkabel von den angegebenen Farben abweichen oder falls zusätzliche Kabel geliefert sind, wenden Sie sich bitte an Milltronics. PL-565-3 Accumass BW500 Seite 19...

  • Seite 20: Bandwaage - Vier Wägezellen

    BW500 Klemme 12 zur Bandwaage `rot' BW500 Klemme 13 zur Bandwaage `schw' • Falls die Farben der Wägezellenkabel von den angegebenen Farben abweichen oder falls zusätzliche Kabel geliefert sind, wenden Sie sich bitte an Milltronics. Seite 20 Accumass BW500 PL-565-3...

  • Seite 21: Bandwaage - Differenztrafo (Lvdt)

    BW500 Klemme 12 an Meßumformer Klemmleiste ‘+EXC’ BW500 Klemme 13 an Meßumformer Klemmleiste ‘-EXC’ Angaben zum Anschluß spezieller Differenztrafos erhalten Sie von Milltronics. ♦Abschirmungen sind gemeinsam, aber nicht am Gehäuse geerdet. Kabelabschirmungen durch SHLD Klemmen führen und nur am BW500 erden.

  • Seite 22: Geschwindigkeit

    Gehäuses aus betrachtet. • Geschwindigkeitsmessungen mit offenem Kollektorausgang oder einer Brücke zwischen Klemmen 16 / 17 des BW500 können ebenfalls als Geschwindigkeitssignal verwendet werden. • Angaben zur Verwendung eines anderen Sensormodells erhalten Sie von Milltronics. Seite 22 Accumass BW500 PL-565-3...

  • Seite 23: Zusatzeingänge

    Transistorausgang nach Bedarf geliefert. Angaben zur Programmierung finden Sie in der Parameterbeschreibung \ P720. Auto Zero Kontakt als Schließer, Funktion EIN, wenn geschlossen. Siehe Neukalibrierung \ Auto Zero. RS-232 Schnittstelle 1 Drucker Drucker Empfang gemeinsame Leitung PL-565-3 Accumass BW500 Seite 23...

  • Seite 24: Computer Und Modem

    Modem, ohne Kontrolle des Materialflusses: DB-9 DB-25 Externer Summierer Versorgung, max. 30V externer Summierer 1 Versorgung, max. 250V externer Summierer 2 mA Ausgang 1 zu den Geräten des Kunden, isolierter mA Ausgang, max. Bürde 750 Ω Seite 24 Accumass BW500 PL-565-3...

  • Seite 25: Relaisausgang

    Relaisausgang Relais in spannungslosem Zustand gezeigt, Kontaktnennleistung 5 A bei 250 V, ohmsche Last RS-485 Schnittstelle 2 Schleifenanschluß Gerät des Kunden Terminal Gerät des Kunden PL-565-3 Accumass BW500 Seite 25...

  • Seite 26: Schnittstelle 3

    RS-232 Schnittstelle 3 Computer DB-9 (aufnehmendes RJ-11/DB-9 Adapter Element) (Außenelement) Milltronics Gerät mit Modularkabel mit RJ-11 Schnittstelle RJ-11 Steckern Hinweis: Stifte 4-6 und 7-8 brücken, wenn eine Hardware Kontrolle des Materialflusses verwendet wird. Andernfalls offen lassen. Anschluß Spannungsversorgung Hinweise: 1. Die Geräte müssen durch eine 16 A Sicherung oder einen Leitungsschutz- schalter kundenseitig abgesichert sein.

  • Seite 27: Ma I/O Karte

    Packung nehmen und in den Sockel einfügen. Die Speicherbatterie (siehe Techn. Daten) muß jährlich ausgetauscht werden, um den Speicher bei längeren Spannungsausfällen zu sichern. Während dem Austausch ist der Speicher durch einen integrierten Kondensator 5 Min. lang gesichert. PL-565-3 Accumass BW500 Seite 27...
  • Seite 28 Seite 28 Accumass BW500 PL-565-3...

  • Seite 29: Inbetriebnahme

    Anzeige- auf den Eingabemodus und umgekehrt, sowie Bestätigung der Eingabe von Parameterwerten Ein- gabe löschen Ändern örtlicher PID Schaltpunktwerte PID Schalter Auto/Manuell Drucken Kalibrierung aktivieren Aufruf der Programmierung Durchlauf der Anzeige im RUN Modus Reset Summierer 1 PL-565-3 Accumass BW500 Seite 29...

  • Seite 30: Programmierungsmodus

    W W W W H H H H U U U U Q Q Q Q X X X X P P P P P P P P H H H H U U U U Seite 30 Accumass BW500 PL-565-3...

  • Seite 31: Ändern Eines Parameterwertes

    Zum Betrieb des BW500 im Run Modus ist eine erste Programmierung notwendig, um die grundlegenden Betriebsparameter einzustellen. Wenn der Run Modus aufgerufen wird, ohne daß zuvor alle notwendigen Schritte zur Grundprogrammierung durchgeführt wurden, so startet die Programmierung automatisch mit Aufruf des ersten fehlenden Parameters. PL-565-3 Accumass BW500 Seite 31...

  • Seite 32: Erste Inbetriebnahme

        P P P P P P P P L L L L L L L L Q Q Q Q Q Q Q Q         Seite 32 Accumass BW500 PL-565-3...
  • Seite 33                     Ist der Geschwindigkeitseingang für konstante Geschwindigkeit angeschlossen, so wird der Wert ‘*HEUFNW’ angezeigt. Weiter mit Taste PL-565-3 Accumass BW500 Seite 33...
  • Seite 34 W W W W J J J J H H H H Z Z Z Z L L L L F F F F K K K K W W W W (P693 – P699) Seite 34 Accumass BW500 PL-565-3...

  • Seite 35: Abgleich Der Wägezellen

    Taste Dieser Wert wird dem Datenblatt des Herstellers entnommen. Der Wert des Testgewichts sollte geringer als der Referenzwert der Gewichtslast (P952) sein. Ist dies nicht der Fall, so kontaktieren Sie Milltronics. 3 3 3 3 3 3 3 3    ...
  • Seite 36 J J J J O O O O L L L L F F F F K K K K H H H H Q Q Q Q     ein Null- und Vollabgleich erforderlich. Seite 36 Accumass BW500 PL-565-3...
  • Seite 37 N N N N N N N N H H H H H H H H Q Q Q Q Q Q Q Q         ‘A’ ‘B’ ‘C’ ‘D’ Testgewicht PL-565-3 Accumass BW500 Seite 37...

  • Seite 38: Nullabgleich

    H H H H H H H H U U U U U U U U W W W W W W W W         Kalibrierung im Gange ist Seite 38 Accumass BW500 PL-565-3...

  • Seite 39: Vollabgleich

    H H H H & & & & / / / / ( ( ( ( $ $ $ $ 5 5 5 5     Kalibrierung angebracht wurde. Korrekten Anschluß der Wägezelle überprüfen. PL-565-3 Accumass BW500 Seite 39...

  • Seite 40: Run Modus

    überprüfen die Genauigkeit des BW500. Bei Ungenauigkeiten ist eine manuelle Vollpunktkorrektur (P019) möglich. Neukalibrierungen von Null- und Vollabgleich sind regelmäßig erforderlich, um die Genauigkeit der angezeigten Förderstärke und Summierung zu garantieren. Gehen Sie nun zu Kapitel Neukalibrierung über. Seite 40 Accumass BW500 PL-565-3...

  • Seite 41: Neukalibrierung

    P P P P     V V V V (Steckbrücke), Einstellung P014 Die angezeigte Geschwindigkeit (zur Berechnung der Förderstärke) entspricht nun der tatsächlichen Geschwindigkeit. Tragen Sie den neuen Wert im Anhang \ Programmierungstabelle ein. PL-565-3 Accumass BW500 Seite 41...

  • Seite 42: Materialtests

    Ist der Wert nicht annehmbar, so muß der Materialtest zur Überprüfung der Wiederholbarkeit erneut durchgeführt werden. Unterscheidet sich das Ergebnis des zweiten Tests stark vom Ersten, so wenden Sie sich an Milltronics oder Ihren örtlichen Vertreter. Bei hohen und wiederholbaren Korrekturwerten des Vollpunkts sollte eine manuelle Vollpunktkorrektur durchgeführt werden:...

  • Seite 43: Berechnung Des Korrekturwerts

    L L L L F F F F K K K K W W W W                     das Testgewicht PL-565-3 Accumass BW500 Seite 43...

  • Seite 44: Materialtest

    Bei einer Parameteränderung, durch die die Kalibrierung beeinflußt wird, muß erst eine Neukalibrierung durchgeführt werden, bevor diese Änderungen in Wirkung treten. Bei umfangreichen Änderungen kann es notwendig sein, einen Erstnullabgleich (P377) und/oder einen Erstvollabgleich (P388) durchzuführen. Seite 44 Accumass BW500 PL-565-3...

  • Seite 45: Neukalibrierung

    H H H H Q Q Q Q Q Q Q Q         aktueller Wert des Nullpunkts angezeigt. Hinweis: Nullabgleich beendet. Weiter mit Vollabgleich oder zurück zum Run Modus. PL-565-3 Accumass BW500 Seite 45...

  • Seite 46: Erstnullabgleich

                                        Nullpunkts Seite 46 Accumass BW500 PL-565-3...

  • Seite 47: Auto Zero

    F F F F N N N N N N N N H H H H H H H H Q Q Q Q Q Q Q Q         oder Taste PL-565-3 Accumass BW500 Seite 47...
  • Seite 48 N N N N N N N N H H H H H H H H Q Q Q Q Q Q Q Q Hinweis: Vollabgleich beendet. Testgewichte entfernen und in den Run Modus zurückkehren. Seite 48 Accumass BW500 PL-565-3...

  • Seite 49: Erstvollabgleich

    U U U U     F F F F N N N N H H H H Q Q Q Q     Hinweis: Vollabgleich beendet. Testgewicht entfernen und zurück zum Run Modus. PL-565-3 Accumass BW500 Seite 49...

  • Seite 50: Direkte Vollpunkteingabe

    Auswahl erfolgt entweder durch Eingabe der Betriebsnummer des Multi-Vollabgleichs (via P365) oder über an den Zusatzeingang angeschlossene Fernkontakte (Programmierung via P270). Zum Aktivieren der Multi-Vollabgleichsfunktion beachten Sie die folgenden Abschnitte: • Anschluß • Programmierung • Kalibrierung • Betrieb Seite 50 Accumass BW500 PL-565-3...
  • Seite 51 Für eine Fernauswahl des Vollpunkts sind die Zusatzeingänge 1 und/oder 2 zu programmieren. Der Kontaktzustand wird dann als Auswahl des Vollpunkts interpretiert. Eine Fernauswahl hat Priorität vor einer Eingabe über Tastatur (oder Dolphin Plus). Die Zusatzeingänge haben Priorität vor einer Eingabe über Tastatur. PL-565-3 Accumass BW500 Seite 51...
  • Seite 52 Multi-Vollabgleich Vollpunkt Aux 1 Aux 2 Bei jeder Änderung des beförderten Materials kann ein Reset oder eine Auf- zeichnung der aufsummierten Menge erforderlich sein. Siehe Betrieb \ Summierung. Die Linearisierung ist für alle Vollabgleiche gültig. Seite 52 Accumass BW500 PL-565-3...

  • Seite 53: Korrekturfaktor

                Rückkehr in den Run Modus. Hinweis: Bei der Funktion Multi-Vollabgleich wird der Wert für das Testgewicht jeweils nur für den aktuellen Vollpunkt gespeichert. PL-565-3 Accumass BW500 Seite 53...

  • Seite 54: Linearisierung

    • Nach Programmierung des Korrekturwertes in den BW500 sollte die Auswirkung der Linearisierung mit einem Materialtest überprüft werden. • Sind weitere Korrekturen erforderlich, so müssen sie sich auf neue Materialtests stützen, bei denen die Linearisierungsfunktion ausgeschaltet wurde (P390 = 0). Seite 54 Accumass BW500 PL-565-3...
  • Seite 55 Gewicht (Materialtest) vom BW500 summiertes Gewicht 8.7 ♦ Reaktion der Bandwaage -5.1 ♦ linearisierte Reaktion des BW500 interne Reaktion 100-150% vom Vollpunkt 11.1 ♦ % Korrektur -10.7 ♦ Vollpunkt (100%) Gewichtslast – kg / m PL-565-3 Accumass BW500 Seite 55...
  • Seite 56 P392-02 = 0 Punkt 2, Korrektur tatsächliches Gewicht (Materialtest) vom BW500 summiertes Gewicht Reaktion der Bandwaage linearisierte Reaktion des BW500 interne Reaktion 100-150% vom Vollpunkt % Korrektur -10.7 ♦ Vollpunkt (100%) Gewichtslast – kg / m Seite 56 Accumass BW500 PL-565-3...

  • Seite 57: Parameterbeschreibung

    Werte P001 bis P999 können damit nicht mehr verändert werden. Der Zugriff auf die Parameter zum Ablesen bleibt jedoch gestattet. Die Programmierung ist verriegelt, wenn ein anderer Wert als 1954 eingegeben wird. Eingabe 1954 = unverriegelt 1954 = verriegelt PL-565-3 Accumass BW500 Seite 57...

  • Seite 58: Inbetriebnahme (P001 Bis P017)

    3 = ECal P003 Anzahl Wägezellen Die Bandwaagen von Milltronics besitzen ein, zwei oder vier Wägezellen. Wählen Sie die Anzahl, die der angeschlossenen Bandwaage entspricht. Bei Verwendung der externen LVDT Schnittstellenkarte (Option) für Bandwaagen mit Differenztrafo wählen Sie den Wert "1".

  • Seite 59: Einheiten Referenzwert Förderstärke

    Eingabe des Referenzwerts aus dem mitgelieferten Datenblatt des Herstellers, in den gewählten Einheiten (P005). P014 Referenzwert Geschwindigkeit Legt den Referenzwert für die Förderbandgeschwindigkeit fest. ( =0.00) Einheiten für die Geschwindigkeit: Feet/min beim imperialischen Maßsystem, P004 = 1 Meter/s beim metrischen Maßsystem, P004 = 2 PL-565-3 Accumass BW500 Seite 59...

  • Seite 60: Testgewicht

    Zuerst wird die dynamische Bandgeschwindigkeit angezeigt. Bei einer Differenz zwischen Anzeigewert und tatsächlicher Geschwindigkeit ist die tatsächliche Geschwindigkeit einzugeben. ( =0.00) Für Applikationen mit Geschwindigkeitssensor wird P015 automatisch eingestellt. Bei konstanter Geschwindigkeit (Klemmen 17/18 gebrückt) wird P014 automatisch eingestellt. Seite 60 Accumass BW500 PL-565-3...

  • Seite 61: Dämpfung Anzeige

    *Für mA Ausgang: PID Funktion (P201 = 4) trifft die Dämpfung nicht zu. P081 Durchlauf Anzeigearten Durchlauf der Anzeige im Run Modus: manuell über ALT DISP, wenn die Eingabe 'aus' gewählt ist, oder automatisch bei der Eingabe 'ein'. Eingabe 0 = aus 1 = ein PL-565-3 Accumass BW500 Seite 61...

  • Seite 62: Relais-/Alarmfunktion (P100 - P117)

    Einstellung des Min. Alarmschaltpunkts für das angewählte Relais 1 bis 5 (P100 - 01 bis - 05). ( =20) Eingabe des Werts in % vom Meßbereich Hinweis: Gilt nicht für P100 = 4, 5, 6, 7 oder 8. Seite 62 Accumass BW500 PL-565-3...
  • Seite 63 Relaisaktion. Dieser Parameter ermöglicht einen umgekehrten Betrieb. Normal gilt P118 = 2 für jedes Relais. Umkehrbetrieb Wenn P118 = 3, wird das entsprechende Relais umgekehrt betrieben. Werte P118 Logik Relais positive Logik normal geschlossen negative Logik normal geöffnet PL-565-3 Accumass BW500 Seite 63...

  • Seite 64: Alarmsimulation

    Mit dieser Funktion kann der Bediener eine Alarmbedingung ('ein' oder 'aus') simulieren. Damit wird der Normalbetrieb solange ausgeschaltet, bis P119 wieder auf normal gestellt wird. Werte P119 Bedingung Anzeige (Alarmfeld) normal normal Alarm ein ALM # Alarm aus leer Seite 64 Accumass BW500 PL-565-3...

  • Seite 65: Ma I/O (P200 - P220)

    Die momentanen mA Werte werden für die eingestellte Zeit gemittelt. Dieser Durch- schnittswert gilt dann während dem nächsten Zeitabschnitt als Ausgang, während ein neuer Durchschnittswert berechnet wird. Eingabe 0 = aus 1 – 999 = Zeitabschnitt zur Mittelung PL-565-3 Accumass BW500 Seite 65...
  • Seite 66 Eingabe Dämpfungswert, Bereich 0.001 – 999 P250 mA Eingangsbereich Einstellung mA Bereich für den angewählten Eingang 1 bis 2 (P250 - 01 bis - 02). Eingabe 1 = 0 - 20 mA 2 = 4 - 20 mA Seite 66 Accumass BW500 PL-565-3...

  • Seite 67: Funktion Zusatzeingang

    Kontaktzustand (P365)* Eingangskontakt wird kurz geschlossen: Reset Batch Batchsummierer wird zurückgesetzt durch Schließen des Kontakts wird die PID Halten PID Funktion im Auto Modus und der Halten Ausgang auf dem letzten Wert gehalten örtlich Schaltpunktquelle entfernt PL-565-3 Accumass BW500 Seite 67...
  • Seite 68 Auswahl von Multi-Vollabgleich 3 und 4 reserviert. Auswahl Multi- Zusatzeingang 1 Zusatzeingang 2 Vollabgleich Ein Multi-Vollabgleich, bei dem zuvor keine Null- und Vollkalibrierung durchgeführt wurde, kann nicht angewählt werden. Eine solche Anfrage wird ignoriert. Seite 68 Accumass BW500 PL-565-3...

  • Seite 69: Kalibrierung (P295 - 360)

    Eingabe 1 = Testgewicht 2 = Kette Angaben zur Durchführung finden Sie in Kapitel Neukalibrierung. Hinweis: Während einer Korrektur setzt die Summierung aus und wird erst wieder bei Rückkehr in den Run Modus aufgenommen. PL-565-3 Accumass BW500 Seite 69...
  • Seite 70 Einstellung eines Grenzwertes für die Nullpunktabweichung (±) vom letzten Erstnullabgleich. Wenn die summierte Abweichung aufeinanderfolgender Nullabgleiche den Grenzwert übersteigt, ist der Nullabgleich ungültig. ( =12.5) Hinweis: Bei Zulassung für gewerbliche Nutzung beträgt der Grenzwert ±2%. Eingabe der maximal zulässigen Abweichung in % Seite 70 Accumass BW500 PL-565-3...
  • Seite 71 Der Erstvollabgleich für den gewählten Vollpunkt 1 bis 4 (P388-01 bis –04) wird zurückgesetzt. Der Erstvollabgleich dient als Bezug für alle folgenden Vollabgleiche, die vom Benutzer gestartet werden. Dabei wird überprüft, ob diese mehr als insgesamt ±12.5% vom Erstvollabgleich abweichen. ( =1) Hinweis: Siehe Kapitel Neukalibrierung \ Erstvollabgleich. PL-565-3 Accumass BW500 Seite 71...

  • Seite 72: Linearisierung (P390 - P392)

    Korrektur des Feuchtigkeitsanteils von Gewichtslast, Förderstärke und Summierung, in Bezug auf den angewählten Multi-Vollpunkt 1 bis 4 (P398-01 bis –04). Die korrigierten Werte stellen den trockenen Mittelwert des beförderten Materials dar. ( =0.00) Eingabe des Feuchtigkeitsgehalts in % vom Gewicht. Seite 72 Accumass BW500 PL-565-3...

  • Seite 73: Pid Regelung (P400 - P418)

    4 = mA Eingang 2 P405 Proportionalfaktor Einstellung des Proportionalfaktors (P405 -01 oder -02) für das entsprechende PID System (1 oder 2). ( =0.400) Der Proportionalfaktor ist die proportionale Verstärkung. Ein Verstärkungsfaktor 1 entspricht einem proportionalen Bereich von 100%. PL-565-3 Accumass BW500 Seite 73...

  • Seite 74: Ausgang Manueller Modus

    Eingabe 0 = örtlich 1 = mA Eingang 1* 2 = mA Eingang 2* * für PID-01 ist die Quelle des Schaltpunkts mA Eingang 1 für PID-02 ist die Quelle des Schaltpunkts mA Eingang 2 Seite 74 Accumass BW500 PL-565-3...

  • Seite 75: Verhältnis Fernschaltpunkt

    PID System (1 oder 2), wenn P414 = 1 oder 2. ( =100) Das Verhältnis Fernschaltpunkt paßt den Eingang des Fernschaltpunkts an den eingestellten Prozentsatz an. Der Wert 100 bedeutet, daß der Schaltpunkt 100% vom mA Eingangswert ist. PL-565-3 Accumass BW500 Seite 75...

  • Seite 76: Batch-Steuerung (P560 - P568)

    Summierers mit dem Schaltpunkt (P564) verglichen wird. Die Differenz korrigiert den Schaltpunkt bei der nächsten Dosierung, um die Batch-Genauigkeit zu erhöhen. Dieser Wert ist auf ±10% vom Batch-Schaltpunkt begrenzt. Eingabe 0 = aus 1 = ein Seite 76 Accumass BW500 PL-565-3...
  • Seite 77 1000 Voreinstellung 1000 Summierung 1050 1000 P598 Prozentwert Vollpunktkorrektur Zugriff nur über manuelle Vollpunktkorrektur (P019) bei Auswahl von Prozent Veränderung (1). Nähere Angaben zur Vorgehensweise finden Sie in Kapitel Neukalibrierung \ Materialtest \ % Veränderung. PL-565-3 Accumass BW500 Seite 77...

  • Seite 78: Summierung (P619 - P648)

    Aktivierung eines bestimmten internen Summierers, der das beförderte Material während einem Null- oder Vollabgleich summiert. Damit wird die Genauigkeit der Bandwaage überprüft. Bei Anschluß eines Druckers an eine Schnittstelle und entsprechender Programmier- ung wird die Tätigkeit nach Beenden der Überprüfung automatisch ausgedruckt. Seite 78 Accumass BW500 PL-565-3...

  • Seite 79: Auflösung Externe Summierer

    Auswahl, welche Summierer angezeigt werden sollen. Die Anzeige erfolgt entweder manuell über die Scroll Taste (Schnelldurchlauf) oder automatisch durch Steuerung der Anzeigeart (P081). Eingabe: 1 = Summierer 1 2 = Summierer 2 3 = Summierer 1 und 2 PL-565-3 Accumass BW500 Seite 79...

  • Seite 80: Eingang Geschwindigkeitskonstante

    P004 = 2 und Inch für P004 = 1. P692 Impulse pro Sensorumdrehung Dieser Parameter erlaubt die Eingabe der Impulse pro Umdrehung des Geschwindigkeitssensors bei Eingabe der Geschwindigkeitskonstante (P690 = 2). Eingabe der Impulse pro Umdrehung des Geschwindigkeitssensors (siehe Typenschild) Seite 80 Accumass BW500 PL-565-3...

  • Seite 81: Elektronische Kalibrierung Ecal (P693 - P698)

    ECal Spannungsversorgung der Wägezellen Bestimmung der Spannungsversorgung der Wägezelle. ( =10.00) Nominal beträgt dieser Wert 10 V. Eine Messung der Spannung an der Wägezelle ergibt jedoch die genaueste Messung. Eingabe der Spannungsversorgung an der Wägezelle in Volt DC PL-565-3 Accumass BW500 Seite 81...

  • Seite 82: Ecal Abstand Zwischen Rollenstationen

    Bei der Eingabe geht die Anzeige auf P017 über, um den Referenzwert der Gewichtslast als Testgewicht anzuzeigen. P699 ECal mV Meßspanne Dieser Parameter gilt nur für Milltronics Bandwaagen, die nicht unter P693 aufgeführt sind, oder für andere Bandwaagentypen (P693 = 4). Eingabe der mV Meßspanne entsprechend 0 bis 100% der vollen Bandwaagenbelastung Bei der Eingabe geht die Anzeige auf P017 über, um den Referenzwert der...
  • Seite 83 Abweichung der örtlichen Zeit von der "Greenwich Mittleren Zeit" (GMT). Dieser Parameter hat keinen Einfluß auf zeitorientierte Ereignisse, da alle Zeiten örtlich sind. Er kann durch einen Ferncomputer für Synchronisationszwecke aufgerufen werden. Eingabe der örtlichen Zeitzone –12 bis 12 PL-565-3 Accumass BW500 Seite 83...

  • Seite 84: Kommunikation (P750 - P792)

    Anzahl SmartLinx™ Fehler Anzeige der Fehleranzahl. P799 Kommunikationssteuerung Zuweisung der Programmierungssteuerung über örtliche Tastatur (oder Dolphin Plus, P770 = 1) oder über ein Modbus Protokoll (P770 = 2 oder 3). Eingabe 0 = örtlich 1 = Modbus Seite 84 Accumass BW500 PL-565-3...

  • Seite 85: Test Und Diagnose (P900 - P951)

    Der Speichertest wird aktiviert, indem im Schnelldurchlauf auf den Parameter zugegriffen wird, oder wiederholt, indem 'Enter' gedrückt wird. Anzeige: PASS = normal FAIL = kontaktieren Sie Milltronics P911 mA Ausgangstest Test des mA Ausgangswertes für den angewählten Ausgang, 1 bis 3 (P911 -01 bis -3).
  • Seite 86 Vollpunkt 1 bis 4 (P951 -01 bis -04) durchgeführt wurde. ( =0) P952 Referenzwert Gewichtslast Anzeige des Referenzwertes der Gewichtslast. Dieser Wert entspricht dem Skalenendwert für Alarm- und mA Ausgangsfunktionen. Er wird anhand der Referenzwerte Förderstärke und Geschwindigkeit berechnet. ( =0.00) Seite 86 Accumass BW500 PL-565-3...

  • Seite 87: Master Reset

    P999 Master Reset Setzt alle Parameter und Summierer auf Werkseinstellung zurück. ( =0) Eingabe ‘9’ zur Durchführung des Master Resets PL-565-3 Accumass BW500 Seite 87...
  • Seite 88 Seite 88 Accumass BW500 PL-565-3...

  • Seite 89: Betrieb

    Bei Einstellung des BW500 auf Batch Steuerung erscheint auch die Batch Anzeige beim Durchlauf der Anzeige. Siehe Kapitel Batch Steuerung. Vom Run Modus aus können Sie auf den Programmierungsmodus zugreifen und einen Null- und Vollabgleich durchführen. PL-565-3 Accumass BW500 Seite 89...

  • Seite 90: Dämpfung

    (P080) bezüglich der mA Funktion umgangen. Der Ausgangswert reagiert in diesem Fall unabhängig auf die mA Ausgangsdämpfung (P220). Hinweis: Die Dämpfungsfunktion (P080 oder P220) gilt nicht für den mA Ausgang, wenn dieser auf PID Funktion programmiert ist (P201 = 4). Seite 90 Accumass BW500 PL-565-3...

  • Seite 91: Ma I/O (0/4-20 Ma)

    Für die Alarmfunktionen Förderstärke, Gewichtslast und Geschwindigkeit sind die Max. und Min. Schaltpunkte erforderlich (P101 und P102). Sie sind in den geeigneten Einheiten einzugeben. Der Max. Alarmschaltpunkt dient als Alarm der Abweichung für Relais, die der Funktion PID Regelung Schaltpunktabweichung zugeordnet sind. PL-565-3 Accumass BW500 Seite 91...

  • Seite 92: Summierung

    Summierer Materialtest (Summierer 4) • Batch Summierer (Summierer 5) Externe Summierer: • Summiererausgänge (externe Summierer 1 und 2) Um eine Summierung zu niedriger Mengen zu verhindern, wird die Minimalmengen- unterdrückung (P619) auf einen Prozentsatz des Referenzwertes Gewichtslast Seite 92 Accumass BW500 PL-565-3...
  • Seite 93 1 und 2 zurückgesetzt. • Tastatur: Tasten im Run Modus drücken, um internen Summierer 1 zurückzusetzen. Der Parameter Summiereranzeige (P647) kann die internen Summierer in den Anzeigedurchlauf (Run Modus) bringen; Anzeige eines oder beider Summierer. PL-565-3 Accumass BW500 Seite 93...
  • Seite 94 Seite 94 Accumass BW500 PL-565-3...

  • Seite 95: Pid Regelung

    4. Schaltpunktsteuerung – externe Prozeßvariable mit oder ohne Steuerung von Gewichtslast und Förderstärke PID Schleife mA Ausgang Klemmen mA Eingang Klemmen (mA I/O) (mA I/O) 1 & 2 5 & 6 3 & 4 7 & 8 PL-565-3 Accumass BW500 Seite 95...

  • Seite 96: Schaltpunktsteuerung - Steuerung Förderstärke

    Schaltpunktsteuerung – Steuerung Gewichtslast Steuerung Motor- geschwindig- keit Bandwaage Geschwindigkeits- sensor Gewichtslast Ausgang Regelung (P201-02 = 4) Geschwindigkeit Option: Fern- schaltpunkt - Gewichtslast (P255-01 = 1 ) PID 1 Quelle Prozeßwert - Gewichtslast (P402-01 = 2) Seite 96 Accumass BW500 PL-565-3...

  • Seite 97: Schaltpunktsteuerung - Steuerung Master/Slave

    Motor- geschwindig- keit Gewichtslast Geschwindig- keitssensor Ausgang Regelung (P201-02= 4) Förderstärke* Geschwindigkeit (P201-01 = 1) MASTER PID 1 Quelle Prozeßwert - Fernschaltpunkt Gewichtslast Förderstärke (P402-01 = 1) (P255-01 = 1) *P201-03 = 1 ebenfalls gültig PL-565-3 Accumass BW500 Seite 97...

  • Seite 98: Schaltpunktsteuerung - Steuerung Förderstärke Und Gewichtslast

    Null. Ein kleiner P Faktor kann den Prozeß dem Schaltpunkt sehr nahe bringen, dies benötigt jedoch viel Zeit. Ein I Faktor ist mindestens erforderlich, um das Offset zu beseitigen, das durch den P Faktor erzeugt wurde. Seite 98 Accumass BW500 PL-565-3...

  • Seite 99: Integral (Automatischer Reset), I

    Richtung der Differential- wirkung • zulässiger Eingangsbereich:0.000 bis 1.000 • typischer Betriebsbereich: 0.010 bis 0.100 • voreingestellter Wert: 0.050 Ergebnis der Differentialwirkung: Die Ansprechzeit eines Systems kann bei gleichzeitiger Erhöhung der Stabilität verbessert werden. PL-565-3 Accumass BW500 Seite 99...

  • Seite 100: Optimalwertsteuerung, F

    Zeit messen, bis die Dosierbandwaage den Schaltpunkt erreicht. Die Schwankungen um den Schaltpunkt herum beobachten. 4. Den P Faktor entsprechend einstellen, so daß Schwankung und Fehler widerspruchsfrei sind. P Faktor allmählich verringern, wenn Schwankung und Fehler Seite 100 Accumass BW500 PL-565-3...
  • Seite 101 Fehler minimal ist, die Dosierbandwaage ausschalten. 6. Einstellung des I Faktors. Beginnen Sie mit Eingabe des voreingestellten Werts 0.2. 7. Dosierbandwaage wieder einschalten (Testgewichte oder –kette noch installiert) und Eingabe des Schaltpunkts der Zufuhrmenge. PL-565-3 Accumass BW500 Seite 101...
  • Seite 102 Er dient der Voraussage des Prozeßverlaufs, indem er Zeit und Änderungsrichtung der Prozeßvariablen betrachtet. Der D Faktor ist besonders in Applikationen nützlich, bei denen der Materialsteuerpunkt sehr weit von der Meßstelle entfernt ist. Bsp.: Wägeband oder Förderanlage mit Bandwaage Seite 102 Accumass BW500 PL-565-3...

  • Seite 103: Programmierung

    ' ' ' '     Hinweis: • mA Eingang: mA Eingang 1 ist ein externes Signal, das normal für Controller 1 vorbehalten ist. Signaleingabe an Klemmen 5 und 6 auf der mA I/O Karte. PL-565-3 Accumass BW500 Seite 103...
  • Seite 104 Eingang 1: Schaltpunkt ist der mA Wert an Eingang 1, Klemmen 5 und 6 auf der mA I/O Karte. mA Eingang 2: Schaltpunkt ist der mA Wert an Eingang 2, Klemmen 7 und 8 auf der mA I/O Karte. Seite 104 Accumass BW500 PL-565-3...
  • Seite 105 ' ' ' ' 3 3 3 3 3 3 3 3 9 9 9 9 9 9 9 9         2, Prozeßwert als Funktion des mA Eingangs. PL-565-3 Accumass BW500 Seite 105...
  • Seite 106 Seite 106 Accumass BW500 PL-565-3...

  • Seite 107: Batch Funktion

    * Typische Relaiszuordnung. Relais 1 – 5 stehen 24 ♦ für die Funktionen Batch Schaltpunkt oder Meldealarm zur Verfügung. ♦ Typische Zuordnung der Zusatzeingänge. 29 ♦ Eingänge 1 – 5 stehen für den Batch Reset zur Verfügung. PL-565-3 Accumass BW500 Seite 107...

  • Seite 108: Programmierung

    Auf ein (1) einstellen oder aus (0) lassen Bei Auswahl der Batch Meldung, Aufruf P567, Schaltpunkt der Batch Meldung Eingabe der Dosierungsmenge für die Meldung Aufruf P568, Batch Voreinstellung, Einstellung auf aus (0) oder ein (1) Seite 108 Accumass BW500 PL-565-3...

  • Seite 109: Betrieb

    N N N N J J J J Voreinstellungsfunktion Bei wiederholtem Batch-Betrieb kann die Voreinstellungsfunktion (P568) aktiviert werden. Das Schaltpunkt Relais wird automatisch vor oder nach Erreichen des Batch Schaltpunkts ausgeschaltet, um die Batch Genauigkeit zu optimieren. PL-565-3 Accumass BW500 Seite 109...
  • Seite 110 Seite 110 Accumass BW500 PL-565-3...

  • Seite 111: Eichung

    Nullabgleich zum anderen auf insgesamt ±2% vom Erstnullabgleich begrenzt. Um den Schalter "Eichung" einzustellen, ist die Spannungsversorgung vor Öffnen des Deckels abzuschalten. • Schalter auf die gewünschte Stellung bringen • Deckel schließen • Spannung wieder anschließen. PL-565-3 Accumass BW500 Seite 111...
  • Seite 112 Seite 112 Accumass BW500 PL-565-3...

  • Seite 113: Kommunikation

    Der BW500 unterstützt zwei Protokolle: Dolphin und Modbus. Dolphin ist ein patentiertes Milltronics Protokoll, das für die Verwendung mit der Dolphin Plus Software entwickelt wurde. Modbus ist ein industrielles Standard-Protokoll, das in gängigen SCADA und HMI (Mensch-Maschine-Schnittstelle) Systemen eingesetzt wird.

  • Seite 114: Bw500 Und Smartlinx

    BW500 und SmartLinx™ Der BW500 besitzt drei Kommunikationsschnittstellen. Er ist zudem mit Milltronics SmartLinx™ Kommunikationsmodulen kompatibel, die eine Schnittstelle zu gängigen, industriellen Kommunikationssystemen liefern. In diesem Abschnitt werden nur integrierte Kommunikationsfunktionen beschrieben. Genauere Angaben zu SmartLinx™ finden Sie in der entsprechenden SmartLinx™...

  • Seite 115: Konfiguration Der Kommunikationsschnittstellen

    Modbus Standard im ASCII oder RTU Format kompatibel. Der direkte Anschluß eines Druckers ist ebenfalls möglich. Das Milltronics Protokoll ist mit der Dolphin Plus Software kompatibel. Weitere Informationen über dieses Produkt finden Sie auf unserer Milltronics Webseite (http://www.milltronics.com/).

  • Seite 116: P771 Protokolladresse

    770) programmiert sind. Einzige Identifikation des BW500 im Netzwerk für die angewählte Schnittstelle, 1 bis 3 (P771-01 bis –03). Dieser Parameter wird ignoriert, wenn die Geräte mit dem Milltronics Protokoll angeschlossen sind. Bei einem Geräteanschluß mit seriellem Modbus Protokoll entspricht der Parameter einer Zahl von 1-247.

  • Seite 117: P774 Datenbits

    Werte * Kein Modem angeschlossen Modem angeschlossen P779 Ruhezeit Modem Einstellung der Zeit in Sekunden, in der der BW500 den Modemanschluß aufrechterhält, auch wenn die Aktivität stillsteht. Um diesen Parameter zu verwenden, muß P778=1 sein. PL-565-3 Accumass BW500 Seite 117...

  • Seite 118: P780 Rs-232 Übertragungsintervall

    Alle Nachrichten und Ausdrücke enthalten Zeit und Datum. Eingabe 0 = keine Nachricht 1 = Förderstärke 2 = Summierung* 3 = Gewichtslast 4 = Geschwindigkeit 5 = Förderstärke, Summierung*, Gewichtslast und Geschwindigkeit 6 = Förderstärke und Summierung* Seite 118 Accumass BW500 PL-565-3...
  • Seite 119 BW500 geschrieben werden. Deshalb muß bei Anschluß einer SmartLinx™ Karte an den BW500 der Parameter P799 = 1 eingestellt werden; es darf nichts an die SmartLinx™ Karte geschrieben werden, die Schaltpunkte entsprechen dem Wert 0. PL-565-3 Accumass BW500 Seite 119...

  • Seite 120: Dolphin Protokoll

    Dolphin Protokoll Dieses Protokoll ist bei allen Geräten auf allen Kommunikationsschnittstellen erhältlich. Dieses Protokoll kann nicht durch Dritte verwendet werden. Dieses Protokoll erlaubt den Anschluß des BW500 an die Konfigurationssoftware Dolphin Plus von Milltronics. Dolphin Plus Bildschirm Anzeige von Parameter-...

  • Seite 121: Modbus Rtu/Ascii Protokoll

    Produkte / Technische Erscheinungen / Kommunikationsprodukte / Modbus Protokoll. Hinweis: Milltronics ist nicht Besitzer des Modbus RTU Protokolls. Eine Änderung der Informationen bezüglich dieses Protokolls ist unangekündigt möglich. Funktionsweise Modbus Wie oben erwähnt, ist Modbus ein Master/Slave – oder Frage/Antwort – Protokoll.

  • Seite 122: Modbus Rtu / Ascii

    Zyklische Blockprüfung (CRC) für RTU und Längsprüfung (LRC) für ASCII Die oben aufgeführte Beschreibung ist unvollständig und soll dem Benutzer lediglich eine allgemeine Erläuterung der Funktionsweise geben. Eine vollständige Beschreibung finden Sie in der Modbus Dokumentation. Seite 122 Accumass BW500 PL-565-3...

  • Seite 123: Modbus Registerverzeichnis

    Parameterwerts benötigt werden. Bei mehr als R Nummer: einem Register werden die zusätzlichen Register in zunehmender Reihenfolge vom Startregister aus adressiert. Parameterwerte: siehe Parameterwerte S.131. identifiziert die Lese-/Schreibkapazität des adressierten Lesen: Registers. Referenz: liefert Referenzinformationen zum adressierten Register. PL-565-3 Accumass BW500 Seite 123...
  • Seite 124 32 Bits PID 1 Optimalwertfaktor 41,412 32 Bits siehe P408 S. 74 PID 2 Optimalwertfaktor 41,414 32 Bits PID 1 Verh. Fernschaltpkt. 41,416 32 Bits siehe P418, S. 75 PID 2 Verh. Fernschaltpkt 41,418 32 Bits Seite 124 Accumass BW500 PL-565-3...

  • Seite 125: Modbus Registerverzeichnis (Fortsetzung)

    1 bedeutet: niedrigstwertiges Byte (LSB) zuerst angegeben Mehr Informationen zu diesem Datenformat: siehe Seite 131. Identifizierung des Geräts (R40,064) Dieser Wert identifiziert das Milltronics Gerät. Der Wert "2" steht für den BW500. Quittungsaustausch-Bereich (Parameter Zugriff) Der BW500 integriert einen fortschrittlichen Quittungsaustausch-Bereich zum Lesen und Schreiben von 32 Bit Parametern.
  • Seite 126 Formatbits benötigt: An den BW500 wird der Binärwert 0001001000000000 oder der Dezimalwert 4608 gesendet. Der Wert “4608” wird als Ganzzahl an das Register 40,093 gesendet, um die Ausgangswörter 40,094 und 40,095 entsprechend zu formatieren. Seite 126 Accumass BW500 PL-565-3...
  • Seite 127 Betrieb des BW500. Prozeßwerte (R41,010 – R41,048) Förderstärke, Gewichtslast, Geschwindigkeit, Summierung (R41,010 – R41,019) Die zugeordneten Register liefern die Anzeige von Förderstärke, Gewichtslast und Geschwindigkeit. Summierer 1 und 2 erscheinen auf der Anzeige des BW500 in Meßeinheiten. PL-565-3 Accumass BW500 Seite 127...
  • Seite 128 PID 2 Modus Manuell Auto PID 2 Halten Nein PID 2 Quelle des Örtlich Entfernt Schaltpunkts Nullabgleich Nein Im Laufen Vollabgleich Nein Im Laufen Schreib-Privileg Nein Systemkonfiguration Nicht konfiguriert Modus Kalibrierung Summierung Keine Summierung Summierung Seite 128 Accumass BW500 PL-565-3...
  • Seite 129 Ausgängen* * Standarmäßig liefert der BW500 nur einen mA Ausgang (0/4 – 20 mA). Mit einer mA I/O Karte (Option) sind zwei mA Eingänge (0/4 – 20 mA) und zwei zusätzliche mA Ausgänge verfügbar. PL-565-3 Accumass BW500 Seite 129...
  • Seite 130 Bei Einstellung des BW500 auf PID Regelung stehen mehrere Register für den Feinabgleich zur Verfügung. Siehe PID Regelung und die zugeordneten Parameter gemäß der Auflistung im Registerverzeichnis. Hinweis: Vor jeglicher Schaltpunktänderung muß P799 auf Fernsteuerung eingestellt werden. Seite 130 Accumass BW500 PL-565-3...
  • Seite 131 Modbus Driver vertauscht werden. Nähere Angaben finden Sie unter Formatwort für den BW500 auf Seite 125. Textnachrichten Wenn ein Milltronics Gerät eine Textnachricht zurücksendet, wird diese Nachricht in eine Zahl umgewandelt und im Register zur Verfügung gestellt. Diese Zahlen sind: Zahl Textnachricht gemäß...
  • Seite 132 Textnachricht gemäß Anzeige auf der LCD 30008 pass (erfolgreich) 30009 fail (nicht erfolgreich) 30010 hold (Halten) 30011 lo (Min.) 30012 hi (Max.) 30013 de (abgefallen) 30014 en (angezogen) -32768 Wert < -20,000 32767 Wert > 20,000 Seite 132 Accumass BW500 PL-565-3...

  • Seite 133: Modems

    Terminal Programm verwendet, die RS-232 Schnittstelle auf dem Modem angeschlossen und spezielle Befehle gesendet werden. Zu den gängigsten Befehlen gehören die AT oder Hayse Befehle. In Ihrer Modemanleitung sind ebenfalls Angaben zur Konfiguration zu finden. PL-565-3 Accumass BW500 Seite 133...

  • Seite 134: Einstellungsbeispiel

    • Einstellung P778, Schnittstelle 1, auf den Wert 1 (Kommmunikation über Modem) • Einstellung P779, Schnittstelle 1, auf den Wert 300 (Modem Ruhezeit 300 Sekunden) Hinweis: Die Bedeutung dieser Parameter ist im Kapitel Installation beschrieben. Seite 134 Accumass BW500 PL-565-3...

  • Seite 135: Fehlerverhalten

    Im zweiten Fall kommt es darauf an, was der Benutzer zu tun versucht. Im folgenden finden Sie eine Liste verschiedener Aktionen und die Reaktion darauf. Im allgemeinen reagiert der BW500 nicht mit Fehlern auf eine Benutzeranfrage. PL-565-3 Accumass BW500 Seite 135...
  • Seite 136 Wenn der Benutzer versucht, ein oder mehrere Register zu schreiben, die außerhalb des Bereichs sind, wird ein Ausnahme-Antwortcode 2 erzeugt. • Bei Verwendung unzulässiger Funktionscodes kann es zu nicht aufgeführten Ergebnissen kommen. Es wird empfohlen, dies zu unterlassen. Seite 136 Accumass BW500 PL-565-3...

  • Seite 137: Fehlersuche

    Dieser Driver hat sich als sehr nützlich zum Kommunikationstest herausgestellt. Sonderfälle Frage: Ein Parameter eines Milltronics Gerätes soll eingestellt werden, aber der Parameter bleibt unverändert. Antwort: Versuchen Sie, den Parameter mit der Tastatur einzugeben. Gelingt dies nicht, prüfen Sie den Verriegelungsparameter (P000).

  • Seite 138: Fehlercodes

    Signal. Anschluß prüfen. Fehler – Wägezelle C & D Anzeigewert zwischen C & D > 20000, oder kein Signal. Anschluß prüfen. Fehler: 203 Speichertest Fehler. Milltronics fragen. Meßumformer nicht konfiguriert P002-P017 programmieren. Fehler: 205 Null- oder Vollabgleich erforderlich.

  • Seite 139: Anhang

    Software Updates Die Software kann über Diskette mit einem (IBM kompatiblen) PC und der Dolphin Plus Software von Milltronics aktualisiert werden. Wir empfehlen, die alte Software und die Parameter zuvor auf den PC zu speichern und dann erst die neue Software zu laden.
  • Seite 140 709 Stadium Drive, Arlington, Texas U.S.A. 76011 Tel.: (817) 277-3543 Fax: (817) 277-3894 Ein Gemeinschaftsunternehmen in Singapur, ein Verkaufsbüro in Brasilien und Vertretungen in 56 Ländern. Besuchen Sie uns auf dem Web: www.milltronics.com Gedruckt in Kanada ISO 9001 Certificate #002284 Peterborough, Ont., Canada...
