Der AiRanger XPL Plus

Der AiRanger XPL Plus darf nur gemäß den Anweisungen in dieser

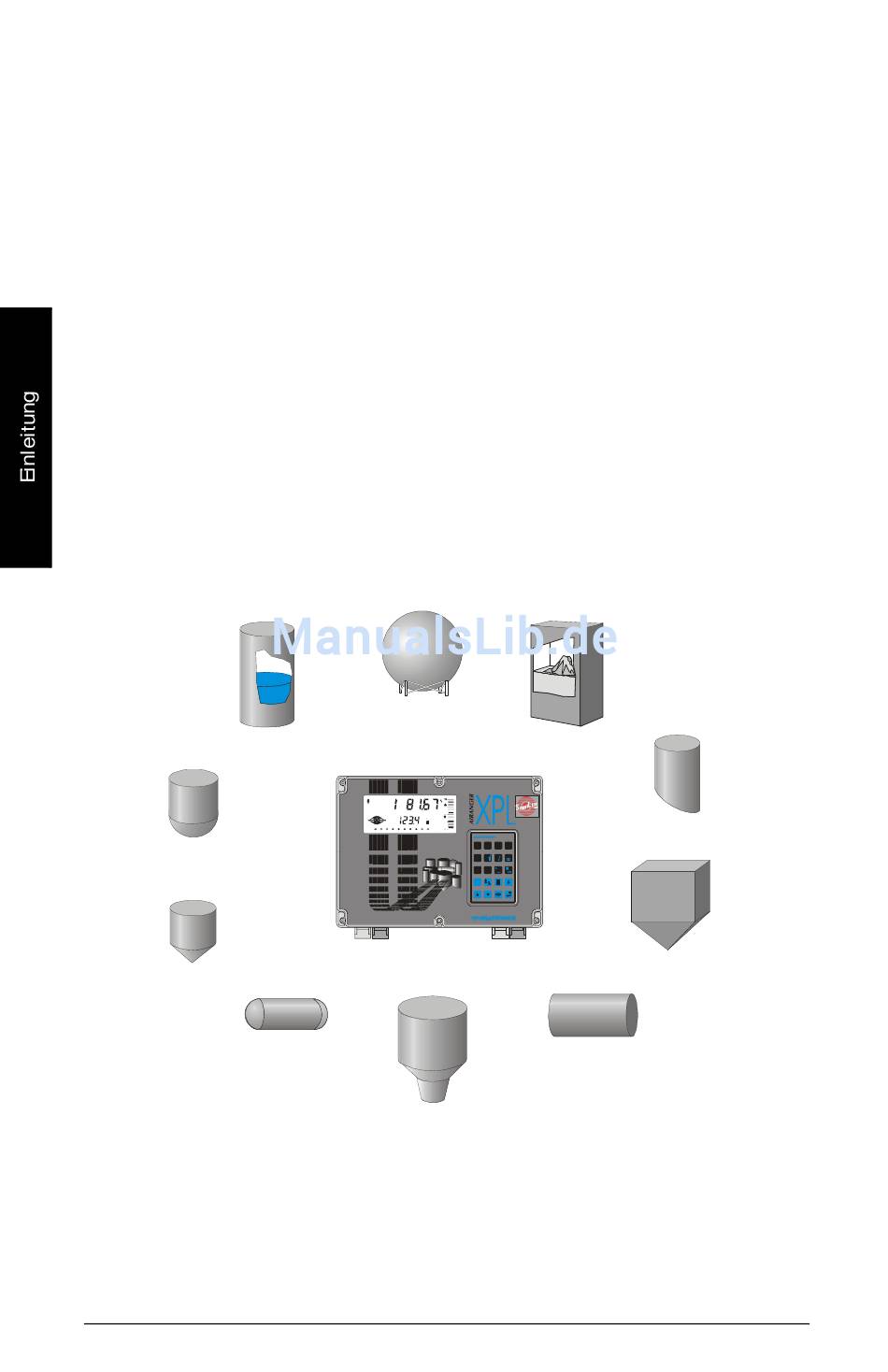

Der XPL Plus ist ein mikroprozessorgesteuertes Gerät, das speziell für die Füllstandmessung
von Schüttgütern und Flüssigkeiten entwickelt wurde. Der XPL Plus kann durch Anschluss
eines Ultraschallsensors berührungslos und präzise den Füllstand in Behältern messen. Der
Anschluss eines zusätzlichen Sensors pro Behälter ermöglicht die Füllstandmessung in bis
zu 10 Behältern.
Der XPL Plus überträgt elektrische Impulse an jeden Ultraschallsensor. Dieser sendet
Ultraschallimpulse aus, die vom zu messenden Material reflektiert und vom Ultraschall-
sensor als Echo wieder empfangen werden. Der XPL Plus misst die Laufzeit des Ultraschalls
vom Senden des Impulses bis zum Empfang des Echos und errechnet daraus den Abstand
der Sensorsendefläche zum Material.
Die Abstandsberechnung hängt von der Schallgeschwindigkeit im Behälter ab. Temperatur-
schwankungen werden beim Einsatz von Sensoren mit integrierter Temperaturkom-
pensation automatisch korrigiert. Wird eine externe Temperaturkompensation benötigt, so
kann eine TIB-9 Karte für einzelne TS-3 Temperaturfühler von Siemens Milltronics in jedem
Behälter verwendet werden. Schall-Laufzeitänderungen aufgrund anderer homogener
Behälteratmosphären als Luft können durch Parametervorgabe der Schallgeschwindigkeit
ausgeglichen werden.
Der XPL Plus kann sowohl Messungen in Weizensilos von bis zu 60 m Höhe, als auch 170 l
Fässern mit Aceton oder fast jeder anderen, dazwischenliegenden Behälterform
durchführen. Vorraussetzung ist jedoch, dass der eingesetzte Ultraschallsensor dem zu
messenden Material und dem benötigten Messbereich entspricht.
Die Anpassung an das Material und den Messbereich erfolgt über die von Siemens
Milltronics patentierte Sonic Intelligence®. Sie bietet ein hohes Maß an Zuverlässigkeit,
unabhängig von den sich ändernden Bedingungen im Behälter.
Seite 2
