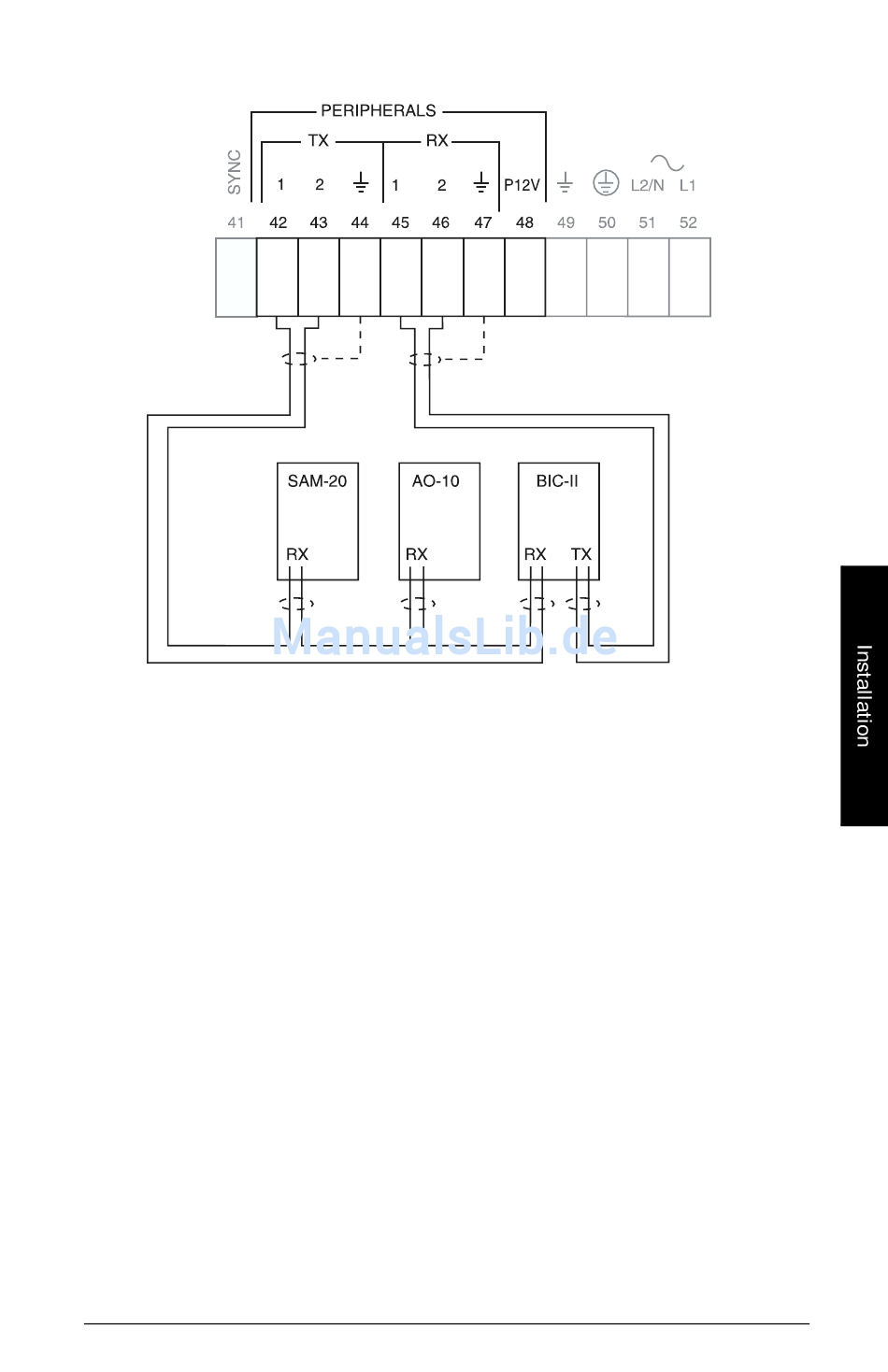

Die Peripheriegeräte werden folgendermaßen in einer seriellen Schleife angeschlossen:
Belden 8760 (oder entspr. Kabel) 18 AWG, 2-adrig geschirmt/verdrillt,
max. Schleifenlänge 3000 m (10,000 ft).
Synchronisation
Vermeiden Sie nach Möglichkeit die Montage eines XPL Plus in der Nähe eines anderen
Ultraschallmessgerätes. Bei einer Montage mehrerer Messumformer in einer Anlage
muss eine gegenseitige Beeinflussung ausgeschlossen werden. Dies kann durch Lei-
tungsverlegung in separaten, geerdeten Metallrohren geschehen, oder, wenn das nicht
möglich ist, durch Synchronisation der Geräte untereinander.
Um einen XPL Plus mit einem AiRanger DPL Plus oder einem anderen XPL Plus zu syn-
chronisieren...
1. Die Geräte nebeneinander in einem Schaltschrank montieren.
2. Prüfen, dass die Geräte die gleiche Spannungsversorgung besitzen und an
derselben Erdung angeschlossen sind.
3. Die SYNC-Klemmen der Geräte miteinander verbinden.
Nähere Angaben zur Synchronisation des XPL Plus mit anderen Messgeräten von
Siemens Milltronics erhalten Sie von Siemens Milltronics oder Ihrer örtlichen
7ML19981AN32
Vertretung.
AiRanger XPL Plus – BETRIEBSANLEITUNG
Seite 12
