Optionale Karten
Kommunikationsmodule
Die XPL Plus Software / Hardware kann mit einem optionalen SmartLinx Kommunikation-
smodul von Siemens Milltronics ausgestattet werden. Dieses dient als Schnittstelle zu
einem gängigen, industriellen Kommunikationssystem.
Der XPL Plus kann ohne SmartLinx Modul, für einen nachträglichen Einbau geliefert wer-
den.
Beachten Sie bitte folgende Anleitungen, wenn Sie Ihr SmartLinx Modul einbauen oder
wechseln möchten.
TIB-9 Karte
Die Standardausführung des XPL Plus unterstützt einen TS-3 Temperaturfühler. Bei
Ausstattung mit einer TIB-9 Karte können bis zu 10 TS-3 Temperaturfühler angeschlossen
werden.
Der XPL Plus kann mit eingebauter TIB-9 Karte bestellt oder aber jederzeit problemlos
nachgerüstet werden.
Im Folgenden finden Sie Anweisungen zum Einbau Ihrer TB-9 Karte.
Installationsanweisungen
Schalten Sie das Gerät aus und öffnen Sie den Deckel:
1. Die 4 Schrauben der LCD Platine und die Platine selbst lösen.
2. Wenn keine TIB-9 Karte installiert wird, gehen Sie zu Punkt 6 über; andernfalls
siehe Punkt 3.
3. Die 5 Schrauben der Platine A lösen und die Platine anheben (diese bleibt durch
Flachbandkabel befestigt).
4. Die TIB-9 Karte durch Verbinden der Stecker montieren. Befestigen Sie die
Karte mit den 3 dafür vorgesehenen Schrauben.
5. Platine A wieder einsetzen und mit den zuvor gelösten Schrauben befestigen.
6. Zur Installation eines SmartLinx Moduls (Option) wird die Platine durch Verbinden
der Stecker montiert und mit den beiden mitgelieferten Schrauben befestigt.
Vor Wiedereinbau der LCD Karte oder Schließen des Deckels ist in der Anleitung des
Smartlinx® Moduls nachzuschlagen, ob evtl. Hardware-Einstellungen nötig sind.
7. Die LCD Karte einsetzen und mit den unter Pkt. 1 entfernten Schrauben befestigen.
7ML19981AN32

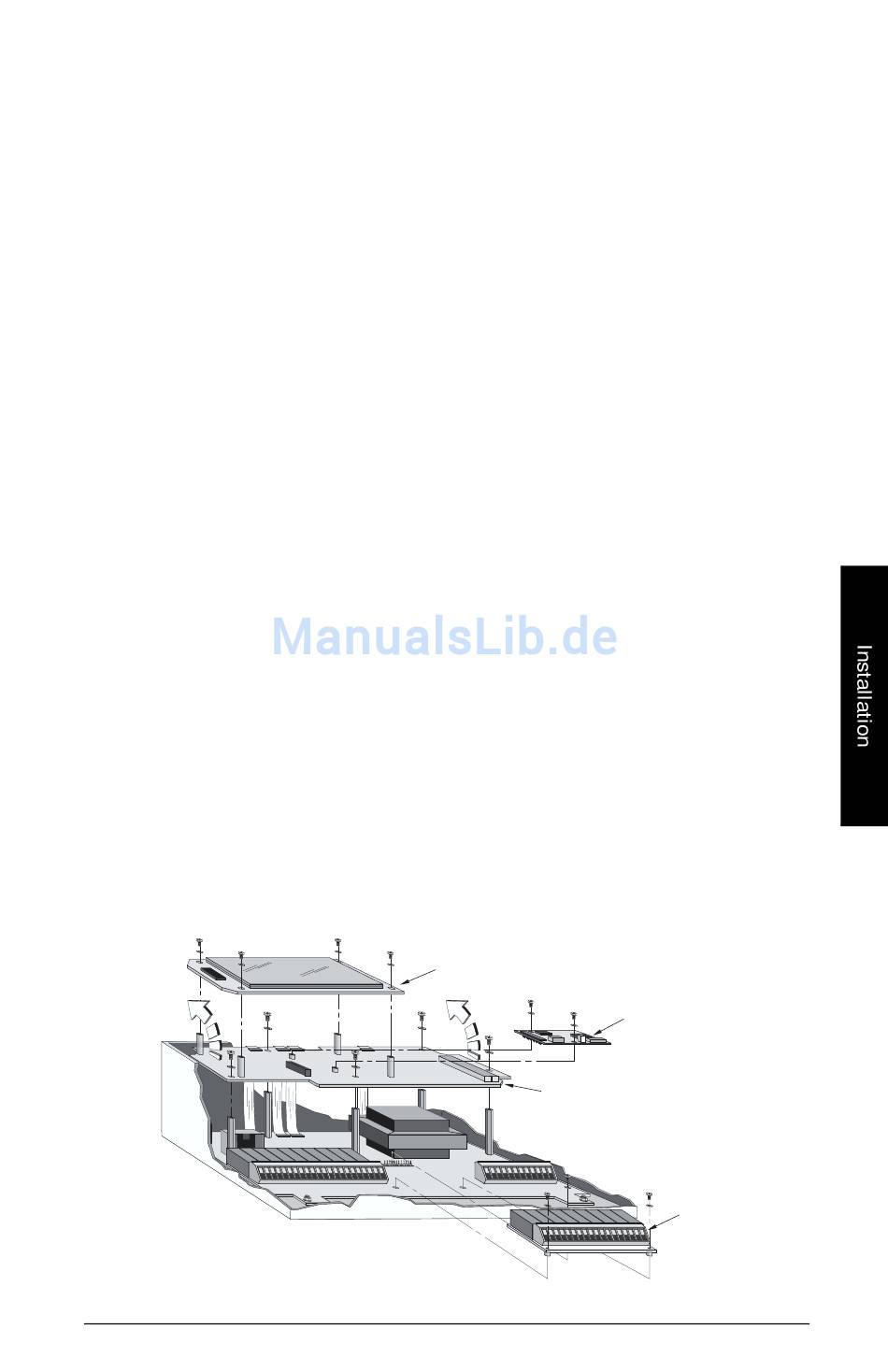

AiRanger XPL Plus – BETRIEBSANLEITUNG
LCD Karte
Kommunikationsmodul
Platine A
TIB-9 Karte
Seite 8
