Betrieb
Nach Eingabe der Schnellstartparameter kann der XPL Plus in Betrieb genommen wer-
den. (Eine Änderung von Applikations- und Systemparametern bewirkt eine entsprech-
ende Betriebsänderung).
Anzeige

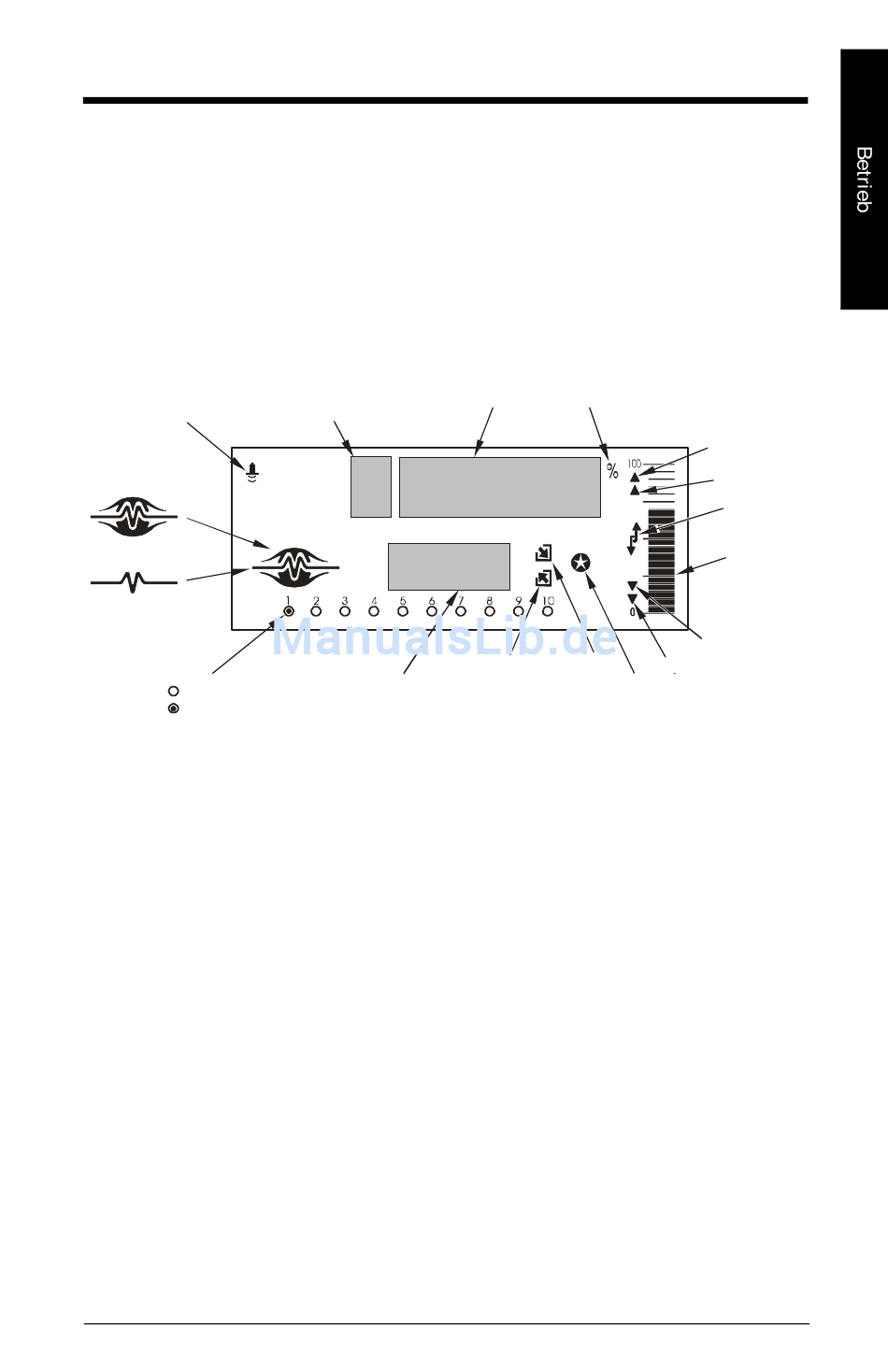

Im RUN Modus erscheinen folgende Werte und Symbole in der Anzeige.
Beachten Sie, dass viele Indikatoren einem bestimmten Betriebsfall zugeordnet sind und
deshalb nicht ständig in der Anzeige erscheinen.
Ultraschallsensor
Normal-
betrieb
Failsafe
Betrieb
Messstelle in Betrieb
Messstelle aktiv
Ultraschallsensor
Messstellennr.
Messwert
Einheiten
Max. Alarm
Min. Alarm
Max/Max. Alarm
Min/Min. Alarm
Symbol Befüllung
Symbol Entleerung
Balkenskala
Datenempfang
Daten Senden
Zusatzanzeige
Messst. in Betrieb
Messstelle aktiv
Normalbetrieb
Failsafe Betrieb
7ML19981AN32
Messstellen-
nummer
Zusatz-
anzeige
Die aktuelle Anzeige bezieht sich auf eine Ultraschallmessung.
Messstelle (1 bis 10), auf die sich die aktuelle Anzeige bezieht.
Anzeige: Füllstand, Leerraum od. Abstand (Fehlermeldungen blinken im Störfall).
Anzeige möglich in m, cm, mm, ft, inch oder %.
Füllstand ist über 80% angestiegen (noch nicht unter 75% gefallen).
Füllstand ist unter 20% gesunken (noch nicht über 25% gestiegen).
Füllstand ist über 90% angestiegen (noch nicht unter 85% gefallen).
Füllstand ist unter 10% gesunken (noch nicht über 15% gestiegen).
Zeigt das Befüllen des Behälters an.
Zeigt das Entleeren des Behälters an.
Anzeige des Materialfüllstands von 0 bis 100%.
Anzeige, dass der XPL Plus Daten vom BIC-II (falls verwendet) empfängt.
Anzeige, dass der XPL Plus Daten an die Peripheriegeräte sendet.
Auswahl über Handprogrammer (bei falschem Anschluss von Sensor oder
TS-3 erscheinen die Klemmennummern).
Anzeige, dass sich die Messstelle im Messzyklus befindet.
Angabe der Messstelle, an der im Moment gemessen wird (unabhängig von
der angezeigten Messstelle).
Anzeige für gute Betriebsbedingungen und zuverlässige Messwerte.
Anzeige für schlechte Betriebsbedingungen und unzuverlässige Messwerte.
AiRanger XPL Plus – BETRIEBSANLEITUNG
Einheiten
Messwert
Daten-
Daten
empfang
senden
Patentierte Milltronics
Kommunikationsschleife
Max/Max.
Alarm
Max. Alarm
Symbol
Befüllung/
Entleerung
Balken-
skala
Min. Alarm
Min/Min. Alarm
Bevorzugte
Messstelle
Seite 21
