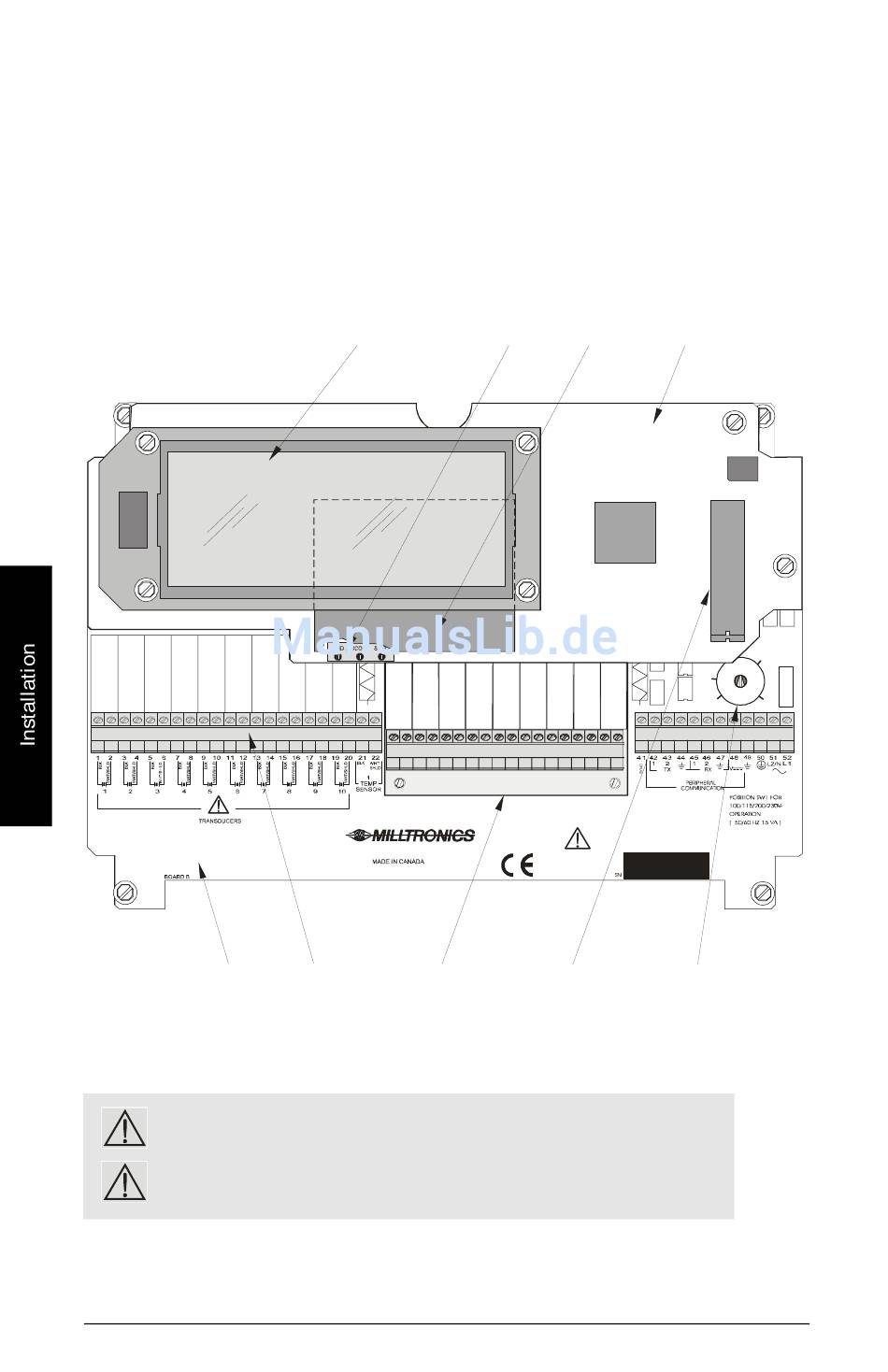

Anschluss
Bevor mit dem Anschluss des XPL Plus begonnen wird, ist sicherzustellen, dass alle
Geräte entsprechend der jeweiligen Anleitung installiert wurden.
Schließen Sie alle Abschirmungen der zugehörigen Geräte an die XPL Plus Abschirmun-
gen an. Um Erdschleifen zu vermeiden, dürfen die Schirme nur am XPL Plus geerdet wer-
den. Die Schirme an den Leitungsenden sind so zu isolieren, dass keine Erdschleifen
entstehen.
Platine B
Alle Feldanschlüsse müssen mind. gegen 250 V isoliert sein.
Während dem Betrieb liegt an den Sensorklemmen eine
gefährliche Spannung an.
Seite 9
Oszilloskopanschluss
Anzeige
XPL PLUS __________
optionale
Klemmleiste
TIB-9
AiRanger XPL Plus – BETRIEBSANLEITUNG
SmartLinx
Modul
(Option)
Platine A
2 30 V
OFF
SW1 Schalter
EPROM
zur Wahl der
Spannungs-
versorgung
7ML19981AN32
2 00 V
1 15 V
100 V
P 12
