Beispiel 3 - mA Mittelwertbildung
Diese Betriebsart eignet sich für Bunker mit mehreren Abzügen und Tanklager mit gle-
ichem Füllgut in mehreren Kammern. Neben der Füllstandmessung in jedem Bunker-
(oder Tank-) Abschnitt kann eine dem durchnittlichen Messwert entsprechende mA Aus-
gabe zur Berechnung der gesamten Materialmenge oder der Restkapazität verwendet
werden.
Voraussetzungen:
•

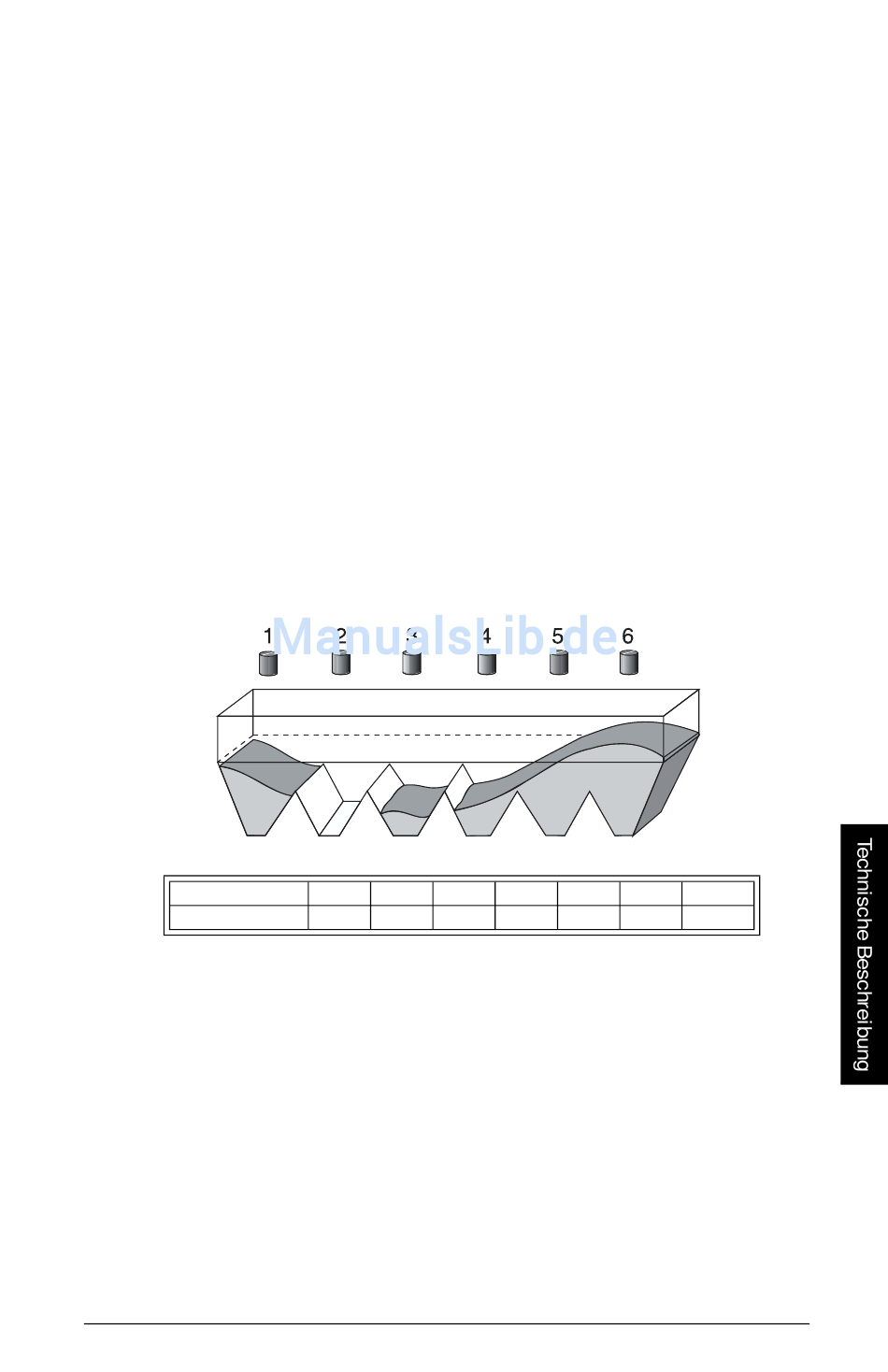

Ein 150 ft langer Bunker ist 60 ft tief und hat 6 Abschnitte mit jeweils einem Abzug.
•
Die max. Befüll-/Entleergeschwindigkeit für jeden Bunkerabschnitt beträgt
3 Inch pro Minute.
•
Ein XLS-30 ist 65 ft über jedem Auslauf der Bunkerabzüge montiert.
•
Die SPS erfordert ein mA Füllstandsignal pro Bunkerabschnitt.
•
Zur Berechnung der Gesamtmenge ist ein zum mittleren Füllstand
proportionales mA Signal erforderlich.
•
Bei Messschwierigkeiten, die länger als 2 Minuten anliegen, erfordert die SPS
ein 3,8 mA Signal.
•
Die XLS-30 Sensoren sind an die Sensorklemmen 1 bis 6 angeschlossen.
•
Ein AO-10 ist an die XPL Plus Klemmen für Kommunikation mit
Peripheriegeräten angeschlossen.
Messstellen
(max. 10)
mA Ausgang Nr.
mA Ausgangswert 14 mA
Parametereinstellungen für Messstelle 00 (Stellen 1 - 10)
P001
Betriebsart
P002
Material
P003
Reaktionszeit
P004
Sensortyp
P005
Maßeinheit
P006
Messbereich
P007
Messspanne
P070
Failsafe Zeit
7ML19981AN32
1
2
4 mA
Eingabe "1" für Füllstand.
Eingabe "2" für Schüttgut.
Eingabe "1" für langsam, 0.1 m/min (4 inch/min).
Eingabe "109" für XLS-30.
Eingabe "4" für ft.
Eingabe "65" für 65 ft vom Sensor zum Nullpunkt
Eingabe "60" für max. Füllstand bei 60 ft.
Eingabe "2" für 2 Minuten.
AiRanger XPL Plus – BETRIEBSANLEITUNG
3
4
5
7 mA
8 mA
16 mA
6
7 (mittel)
18 mA
11.2 mA
Seite 86
