Programmierung
Die einzugebenden Parameterinhalte werden durch die Messstellen- und Parameternum-
mer beschrieben. Die Messstellennummer bezieht sich auf einen bestimmten Sensor
(Behälter), ein Relais, einen mA Ausgang oder einen TS-3 Temperaturfühler (Anzeige durch
das entsprechende Symbol). Alle Parameter sind von Werk aus für jede Messstelle vor-
eingestellt.
Zur Inbetriebnahme des Gerätes müssen die voreingestellten Parameter an die gewün-
schte Betriebsart angepasst werden. Die Beschreibung aller Schnellstart-, Applikations-
und Systemparameter finden Sie in den folgenden Kapiteln.
Anzeige
Im PROGRAMMIER-Modus kann die Messstellen- und die Parameternummer, die Sym-
bolanzeige und der Parameterinhalt (sowie viele andere hilfreiche Informationen)
angezeigt werden.
Beachten Sie, dass viele Indikatoren einem bestimmten Programmierungsfall zugeordnet
sind und damit nicht ständig in der Anzeige erscheinen.

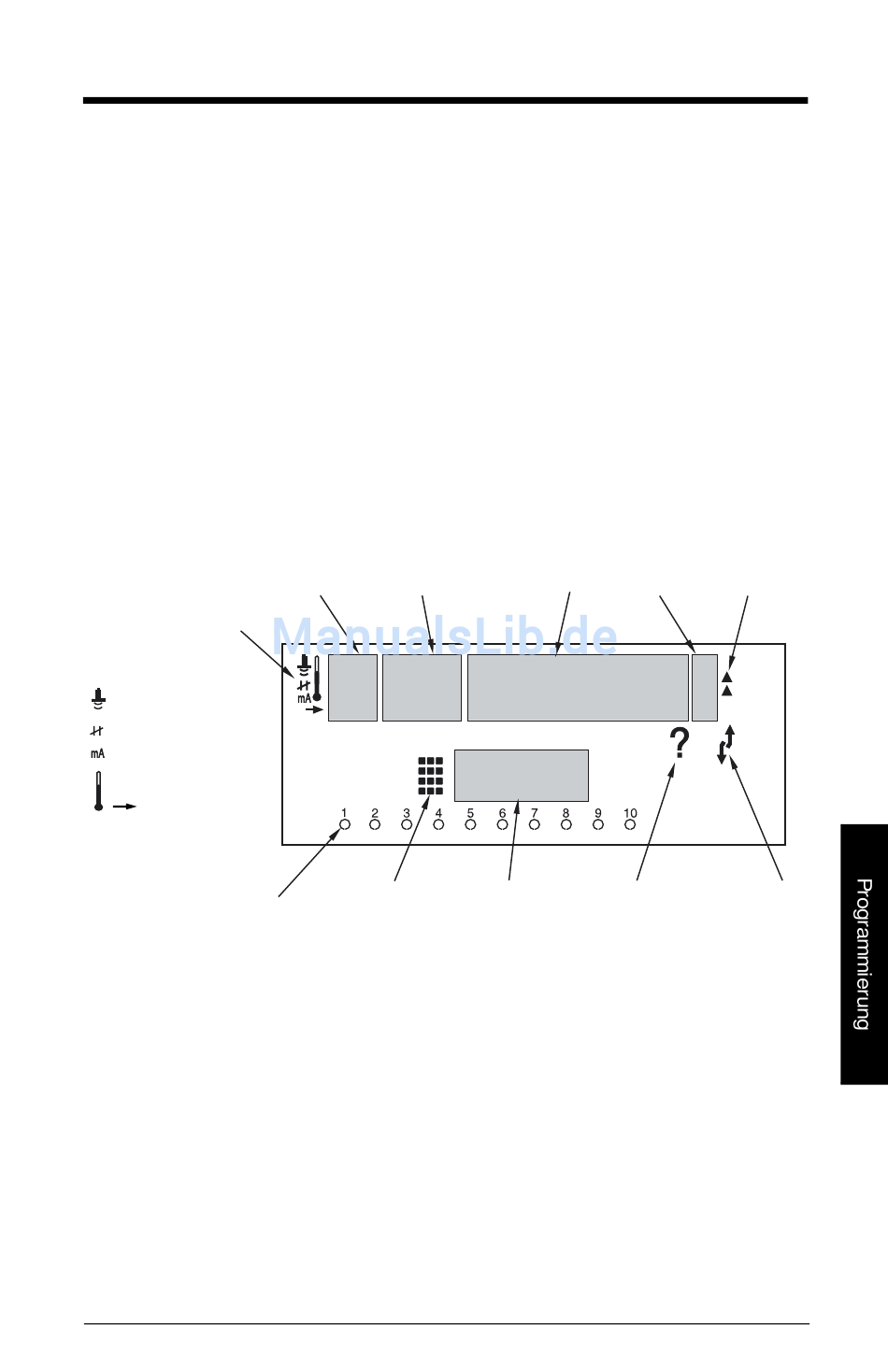

Symbolanzeige
Ultraschallsensor
Relais
Analogausgang
TS-3
Index
Messstelle in Betrieb
Parameternummer programmierbare Funktion, zu der der Parameterinhalt gehört.
Symbolanzeige
SAM-20 Bank Nr.
Messstellennr.
Parameterinhalt
Einheiten
Falscheingabe
Zusatzfunktion
Scrollfunktion
PROGRAMMIER-
Modus
Messstelle in Betr. Angabe, welche Messstellen im RUN Modus abgefragt werden.
7ML19981AN32
Messstellen-
SAM-20 Bank
nummer
Nummer
PROGRAMMIER-
Modus
Messstelle bezieht sich auf: Sensor, Relais, mA Ausgang, TS-3 od. Stützpkt.
Angabe der SAM-20 Nummer, der die Relaisnummer zugeordnet ist.
Anzeige, zu welchem Sensor, Relais, mA Ausgang oder TS-3 der Parameter-
inhalt gehört.
aktueller Parameterwert für die angezeigte Messstelle.
Anzeige des Parameterinhalts in m, cm, mm, ft, in oder Prozent.
fordert dazu auf, die Richtigkeit des eingegebenen Wertes zu prüfen.
Hinweis auf eine Zusatzfunktion (nur für bestimmte Parameter).
Schnelldurchlauf auf diesen Parameter ist möglich.
Angabe, dass die Programmierung aktiviert ist.
