3.2 Tastenbedienung
In diesem Abschnitt wird die Bedienung über die Tasten des Gerätes erläutert.

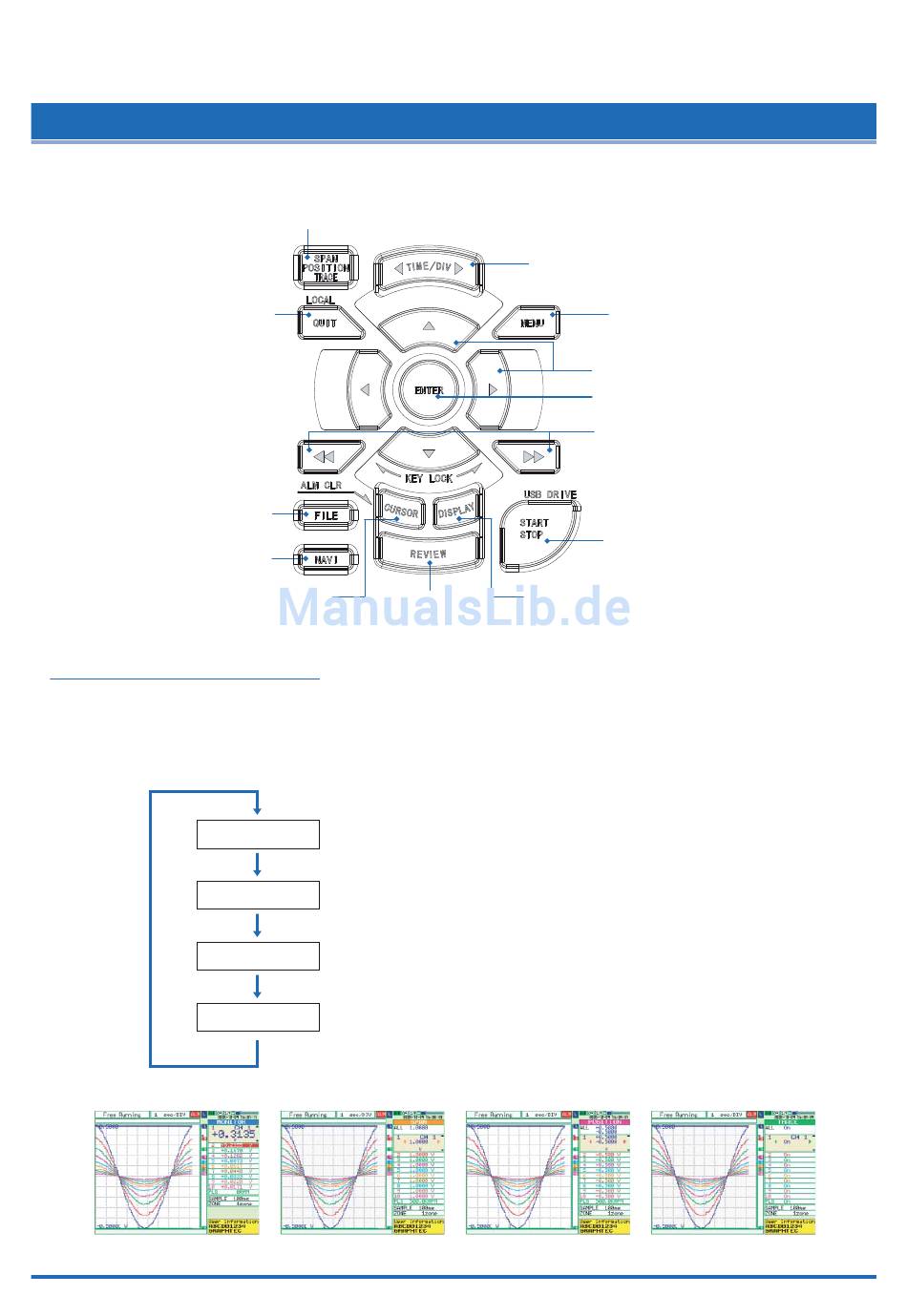

(1) SPAN/POSITION/TRACE
Schaltet die Anzeige im Digital-Anzeigebereich um. Dient zum Ändern der im Status "Freilauf"
(nach Stopp) bzw. bei Datenaufzeichnung oder Datenwiedergabe gemeldeten Betriebsart für die
Signalverlaufs-Anzeigeart. Bei Auswahl von ALL (ALLE) werden die Einstellungen von Kanal 1 auf alle
anderen Kanäle angewendet.
3-4
(1) SPAN/POSITION/TRACE
(4) QUIT
(LOCAL)
(12) FILE
(13) NAVI
(11) CURSOR
(ALARM löschen)
MONITOR
Zeigt digitale Werte an (Grundeinstellung).
SPAN (Spanne)
Ändert den Wert Span (Spanne) (Signalkurvenamplitude)
POSITION
Ändert die Position (Signalverlauf höher/niedriger)
TRACE (Spur)
Schaltet die Signalverlaufsanzeige ein/aus (nur Anzeige)
(2) TIME/DIV
(10) DISPLAY
(9) REVIEW
Spannung: 8 Stufen
Temperatur: 6 Stufen
Der Bereich kann in 10%-Schritten geändert werden
(3) MENU
(5) Richtungstasten
(6) ENTER-Tasten
(7) SCHNELL-Tasten
(KEY LOCK Tastensperre)
(8) START/STOP
(USB-Laufwerks-Modus)
