GL 800

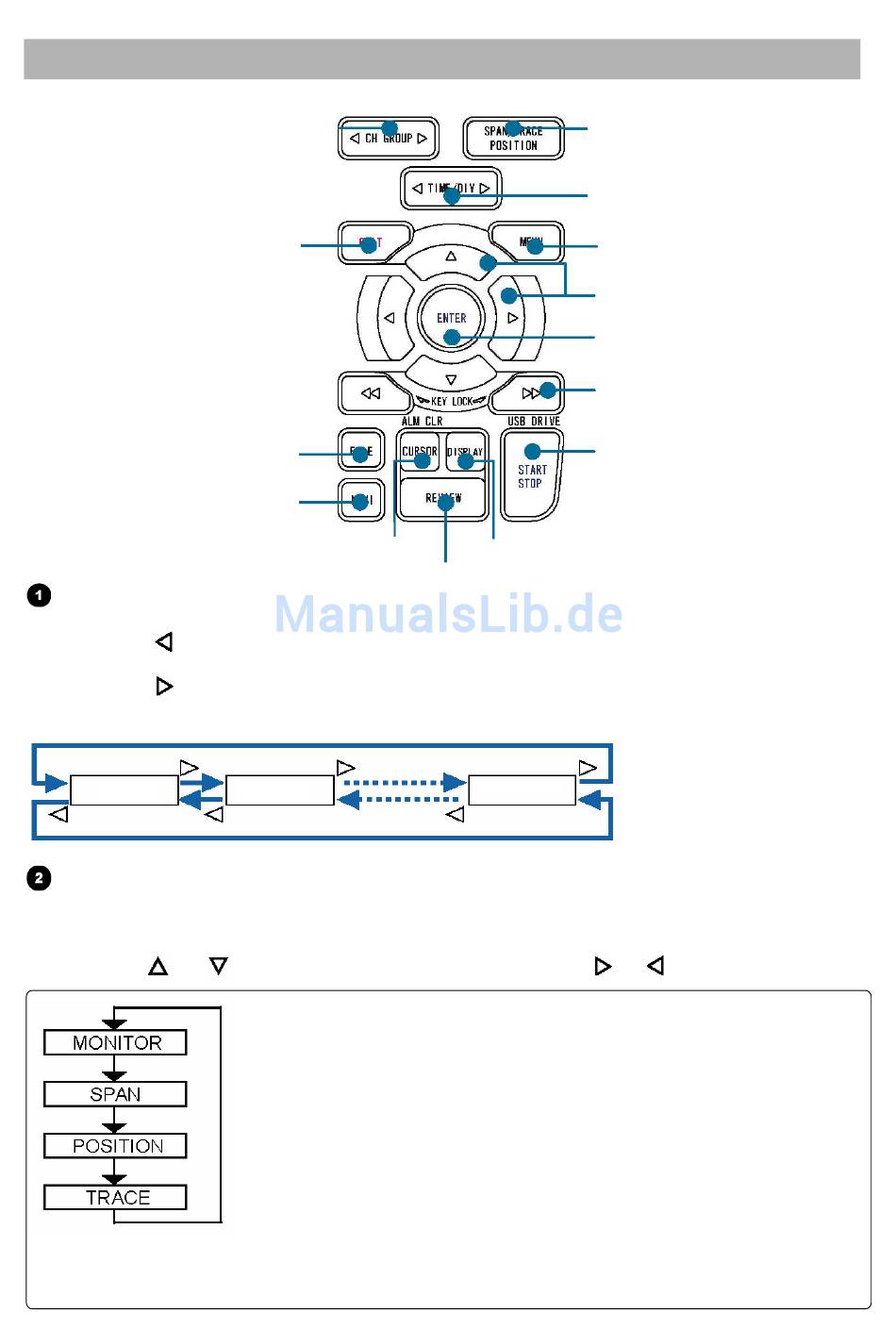

Beschreibung der Bedienfeldtasten

(12)CURSOR (ALARM CLEAR)
CH GROUP
Durch Drücken dieser Taste schalten Sie um zur nächsten aus 10 Kanälen bestehenden Gruppe.
Drücken Sie die Seite, um zur nächsten aus 10 Kanälen mit niedrigeren Nummern bestehenden Gruppe
umzuschalten.
Drücken Sie die Seite, um zur nächsten aus 10 Kanälen mit höheren Nummern bestehenden Gruppe
umzuschalten.
1 bis 10
SPANNE/SPUR/POSITION
Mit dieser Taste können die Einstellungen SPANNE, POSITION und SPUR für jeden Kanal separat
vorgenommen werden. Jedes Mal, wenn diese Taste gedrückt wird, ändert sich die im Bereich für die Signal-
verlaufs-Anzeigeart gemeldete Betriebsart entsprechend der unten angegebenen Reihenfolge. Wählen Sie
mit den Tasten und
(1)CH GROUP
(5)QUIT
(13)FILE
(14)NAVI
11 bis 20
den Kanal aus und ändern Sie mit den Tasten
Zeigt digitale Werte an (Grundeinstellung).
Dient der Einstellung der Spanne (Ändern des Amplitudenbereichs).
Dient der Einstellung des Messbereichs (Anpassen der oberen und
unteren Werte der Signalverlaufs).
Dient der Einstellung der Spur (Anzeige des Signalverlaufs ein- oder
ausschalten).
Hinweis: Wenn Sie die QUIT-Taste drücken, während der GL800 sich in der Betriebsart
SPANNE, POSITION oder SPUR befindet, wechselt die Anzeige wieder zur
MONITOR-Betriebsart.
(2)SPAN/TRACE/POSITION
(11)DISPLAY
(10)REVIEW
191 bis 200
(3)TIME/DIV
(4)MENU
(6)DIRECTION KEYS
(7)ENTER
(8)FAST FORWARD KEY (KEY LOCK)
(9)START/STOP (USB DRIVE)
und die Werte.
5
