Einstellungen und Messung

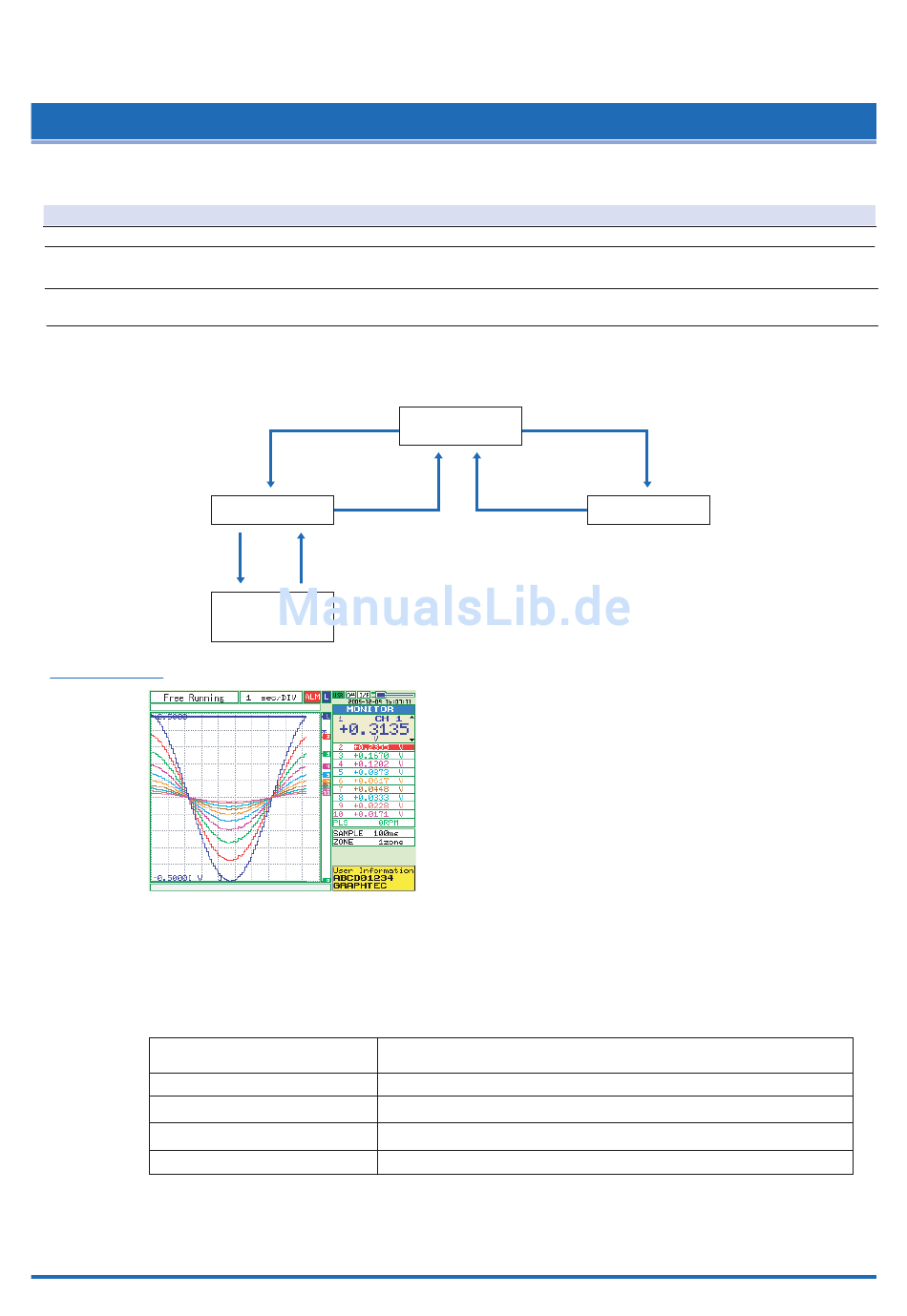

3.3 Betriebsarten

Im Anzeigebereich für Kurzinformationen können Sie den Betriebsstatus des Systems überprüfen.
Status

Freilauf

Aufzeichnung
Doppelanzeige-
Wiedergabe
Wiedergabe
Wechsel des Betriebsstatus
[REVIEW]-Taste
(Wiedergabe)
(1) Freilauf
Der Status Freilauf dient in erster Linie zum Einstellen des Systems für die Datenaufzeichnung.
Sie können das aktuelle Eingangssignal anhand eines Signalverlaufs oder anhand von digitalen Werten
überprüfen.
Im Freilauf mögliche Bedienvorgänge:
Einstellung von Messparametern
SPAN/POSITION/TRACE
Anzeigemodus
Dateivorgänge
Datenwiedergabe
3-10
Funktion
Status nach dem Start oder wenn keine Aufzeichnung läuft
Im Hauptspeicher oder auf dem USB-Speichermedium werden
Daten aufgezeichnet
Der aktuelle Signalverlauf und die momentan aufgezeichneten
Daten werden wiedergegeben
Aufgezeichnete Daten werden wiedergegeben.
[START/STOP]-Taste
Aufzeichnung
[START/STOP]-Taste
[QUIT]-Taste (Schließen)
Wiedergabe mit
Doppelanzeige
Freilauf
[QUIT]-Taste
(Schließen)
Die MENU-Taste dient zum Ändern verschiedener Einstellpositionen in den
Konfigurationsmenüs.
Über die Taste SPAN/POSITION/TRACE werden die Einstellungen geändert.
Die Taste DISPLAY (Anzeige) dient zum Ändern des Anzeigemodus.
Die Taste FILE (Datei) dient zur Ausführung von dateibezogenen Vorgängen.
Die Taste REVIEW (Wiedergabe) dient der Wiedergabe aufgezeichneter Daten.
Kurzinformationsanzeige
Freilauf
Datenaufzeichnung
USB Drv Speicher
Datenaufzeichnung
USB Drv Speicher
Datenaufzeichnung
USB Drv Speicher
[REVIEW]-Taste (Wiedergabe)
Wiedergabe
