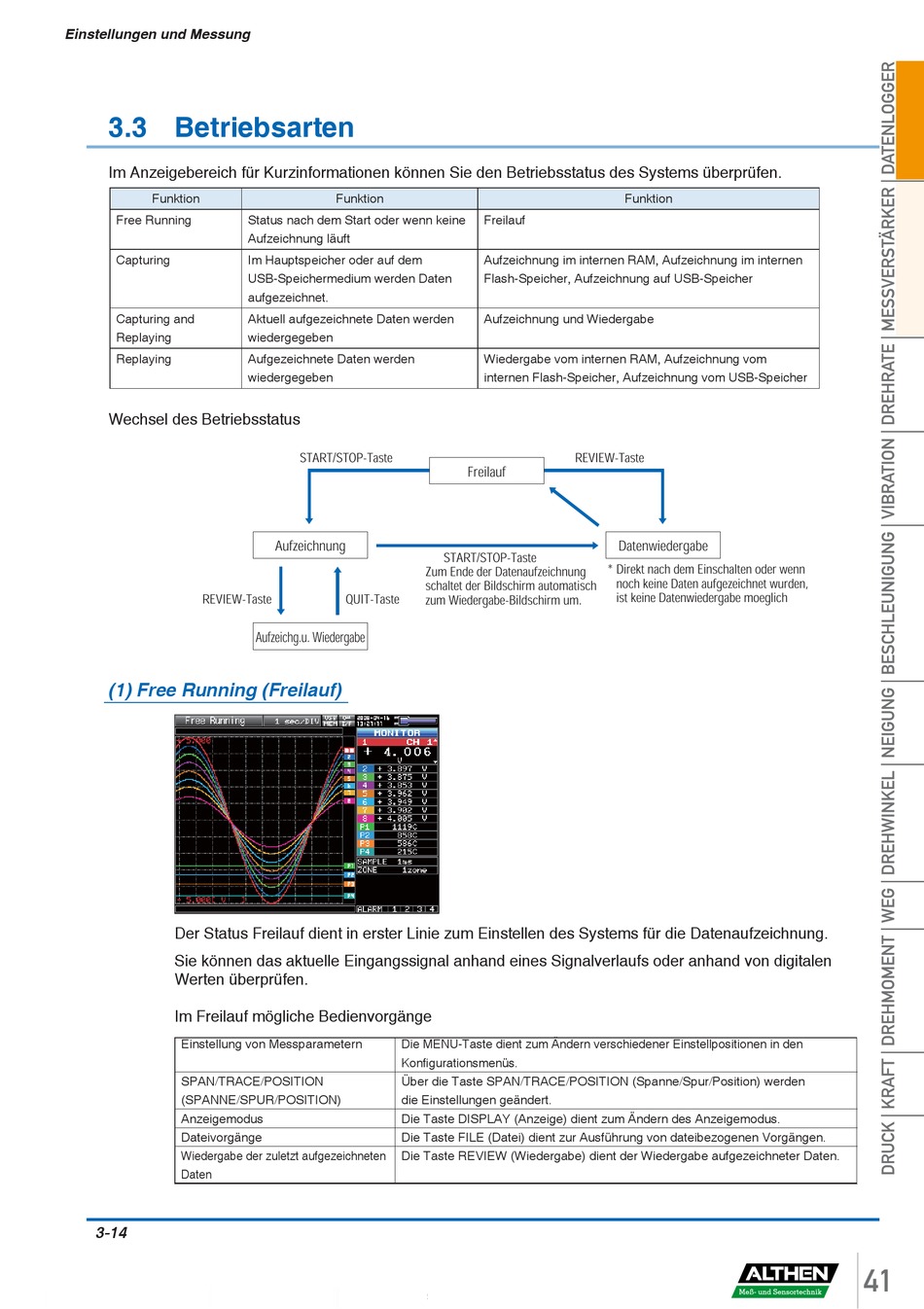

Einstellungen und Messung
3.3 Betriebsarten
Im Anzeigebereich für Kurzinformationen können Sie den Betriebsstatus des Systems überprüfen.
Funktion
Free Running
Capturing
Capturing and
Replaying
Replaying
Wechsel des Betriebsstatus
REVIEW-Taste
(1) Free Running (Freilauf)
Der Status Freilauf dient in erster Linie zum Einstellen des Systems für die Datenaufzeichnung.
Sie können das aktuelle Eingangssignal anhand eines Signalverlaufs oder anhand von digitalen
Werten überprüfen.
Im Freilauf mögliche Bedienvorgänge
Einstellung von Messparametern
SPAN/TRACE/POSITION
(SPANNE/SPUR/POSITION)
Anzeigemodus
Dateivorgänge
Wiedergabe der zuletzt aufgezeichneten
Daten
3-14
Funktion
Status nach dem Start oder wenn keine
Aufzeichnung läuft
Im Hauptspeicher oder auf dem
USB-Speichermedium werden Daten
aufgezeichnet.
Aktuell aufgezeichnete Daten werden
wiedergegeben
Aufgezeichnete Daten werden
wiedergegeben
START/STOP-Taste
Aufzeichnung
QUIT-Taste
Aufzeichg.u. Wiedergabe
Die MENU-Taste dient zum Ändern verschiedener Einstellpositionen in den
Kon gurationsmenüs.
Über die Taste SPAN/TRACE/POSITION (Spanne/Spur/Position) werden
die Einstellungen geändert.
Die Taste DISPLAY (Anzeige) dient zum Ändern des Anzeigemodus.
Die Taste FILE (Datei) dient zur Ausführung von dateibezogenen Vorgängen.
Die Taste REVIEW (Wiedergabe) dient der Wiedergabe aufgezeichneter Daten.
Freilauf
Aufzeichnung im internen RAM, Aufzeichnung im internen
Flash-Speicher, Aufzeichnung auf USB-Speicher
Aufzeichnung und Wiedergabe
Wiedergabe vom internen RAM, Aufzeichnung vom
internen Flash-Speicher, Aufzeichnung vom USB-Speicher
REVIEW-Taste
Freilauf
START/STOP-Taste
Zum Ende der Datenaufzeichnung
schaltet der Bildschirm automatisch
zum Wiedergabe-Bildschirm um.
Funktion
Datenwiedergabe
* Direkt nach dem Einschalten oder wenn
noch keine Daten aufgezeichnet wurden,
ist keine Datenwiedergabe mö o eglich
