Prüfung und Vorbereitung

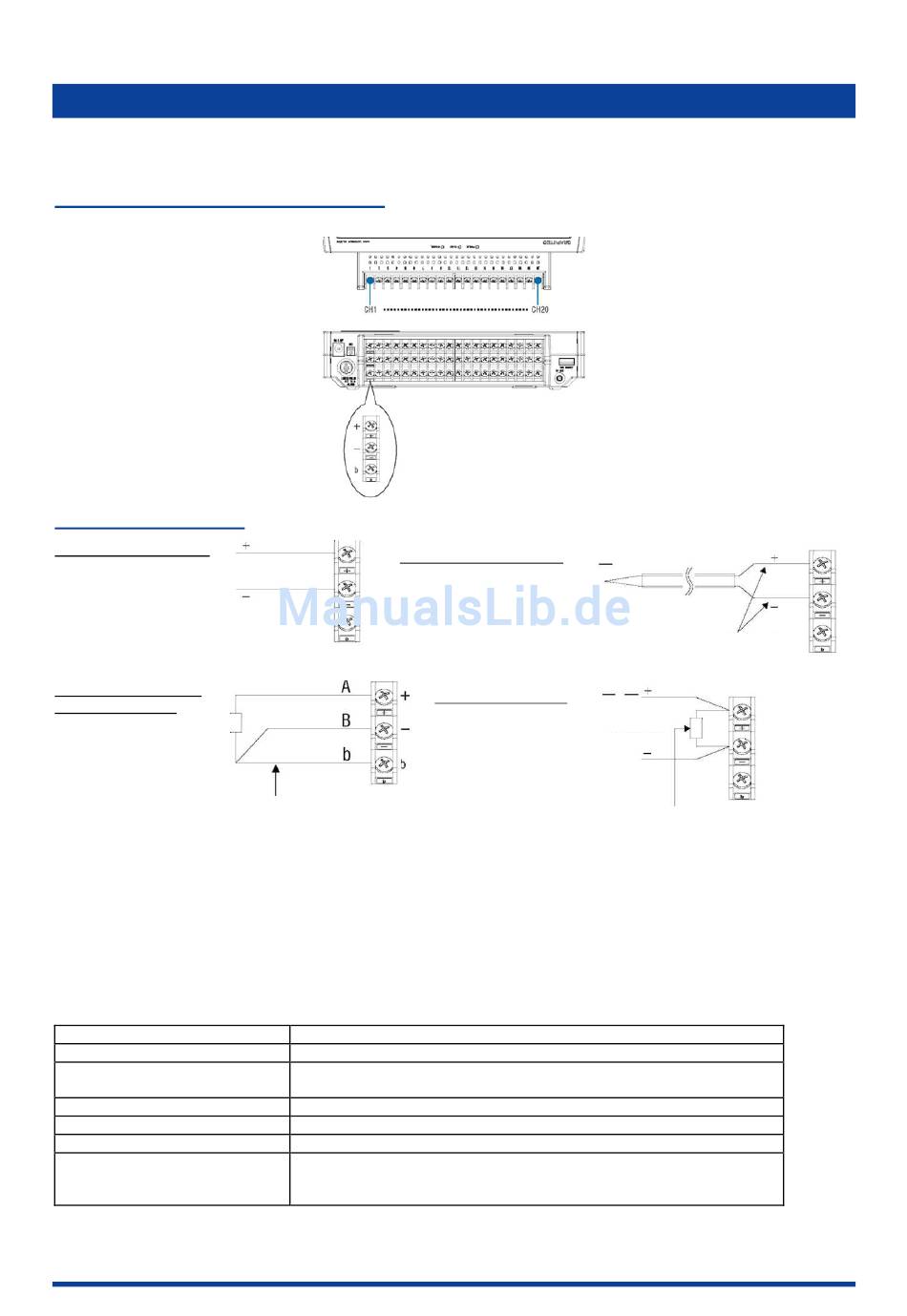

2.5 Anschluss der Signaleingangskabel

In diesem Abschnitt wird beschrieben, wie die Signaleingangskabel angeschlossen werden.

Klemmenanordnung und Signaltyp

Anschlussübersicht
DC-Spannungseingang
Eingang Widerstands-
Temperatursensor
+...................................... Anschluss höheres Potential der Messspanne
-....................................... Anschluss niedrigeres Potential der Messspanne
b ..................................... Spezieller Anschluss für einen Widerstands-Temperatursensor
*Die Eingangsanschlüsse für die Widerstands-Temperatursensoren A (+) and B (-) sind für jeden Kanal
galvanisch getrennt.
Anschlussklemme b ist für alle Kanäle durchverbunden.
Position
Eingangskonfiguration
Analogspannung
Thermoelemente
Widerstands-Temperatursensor
A/D-Auflösung
Filter
2-6
Eingang Thermoelement
DC-Spannung
Leiterwiderstand darf 10 Ω pro Leiter nicht
übersteigen und muss bei allen drei
Leitern identisch sein.
Isolierter Eingang, Abtastung
20, 50, 100, 200, 500 mV (Vollausschlag); 1, 2, 5, 10, 20, 50 V
(Vollausschlag); 1-5 V
K, J, E, T, R, S, B, N, W (WRe 5-26)
PT100, JPT100, PT1000 (IEC751)
16 Bit
Aus, 2, 5, 10, 20, 40
Die Filterfunktion arbeitet mit gleitendem Mittelwert.
Es wird der Mittelwert der eingestellten Messungsanzahl verwendet.
Gleichstromeingang
Beschreibung
Kompensations-
leiter
Gleichstrom
Shunt-Widerstand
Beispiel: Für Ströme im Bereich 4 bis 20 mA
schalten Sie einen Widerstand von 250 Ω (±
0,1%) an und führen die Messung im Bereich
1 bis 5 V durch.
