Prüfung und Vorbereitung

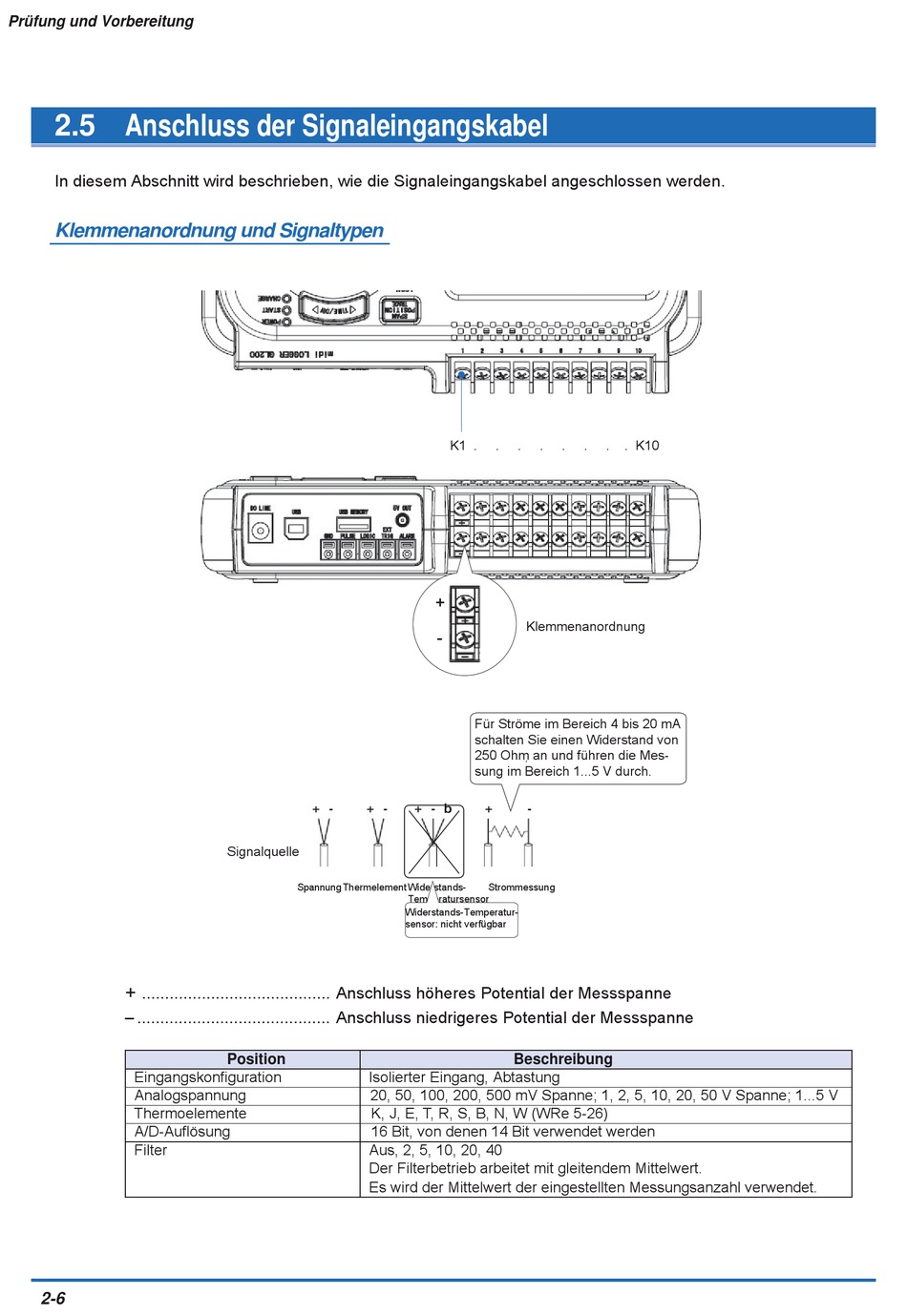

2.5 Anschluss der Signaleingangskabel
In diesem Abschnitt wird beschrieben, wie die Signaleingangskabel angeschlossen werden.
Klemmenanordnung und Signaltypen
+
......................................... Anschluss höheres Potential der Messspanne
– .......................................... Anschluss niedrigeres Potential der Messspanne
Eingangskonfiguration
Analogspannung
Thermoelemente
A/D-Auflösung
Filter
2-6
Signalquelle
Spannung
Thermelement
Position
Isolierter Eingang, Abtastung
20, 50, 100, 200, 500 mV Spanne; 1, 2, 5, 10, 20, 50 V Spanne; 1...5 V
K, J, E, T, R, S, B, N, W (WRe 5-26)
16 Bit, von denen 14 Bit verwendet werden
Aus, 2, 5, 10, 20, 40
Der Filterbetrieb arbeitet mit gleitendem Mittelwert.
Es wird der Mittelwert der eingestellten Messungsanzahl verwendet.
K1 .
.
.
.
.
+
Klemmenanordnung
-
Für Ströme im Bereich 4 bis 20 mA
schalten Sie einen Widerstand von
250 Ohm a n und führen die Mes-
sung im Bereich 1...5 V durch.
Widerstands-
Strommessung
Temperatursensor
Widerstands-Temperatur-
sensor: nicht verfügbar
Beschreibung
.
.
. K10
