Prüfung und Vorbereitung

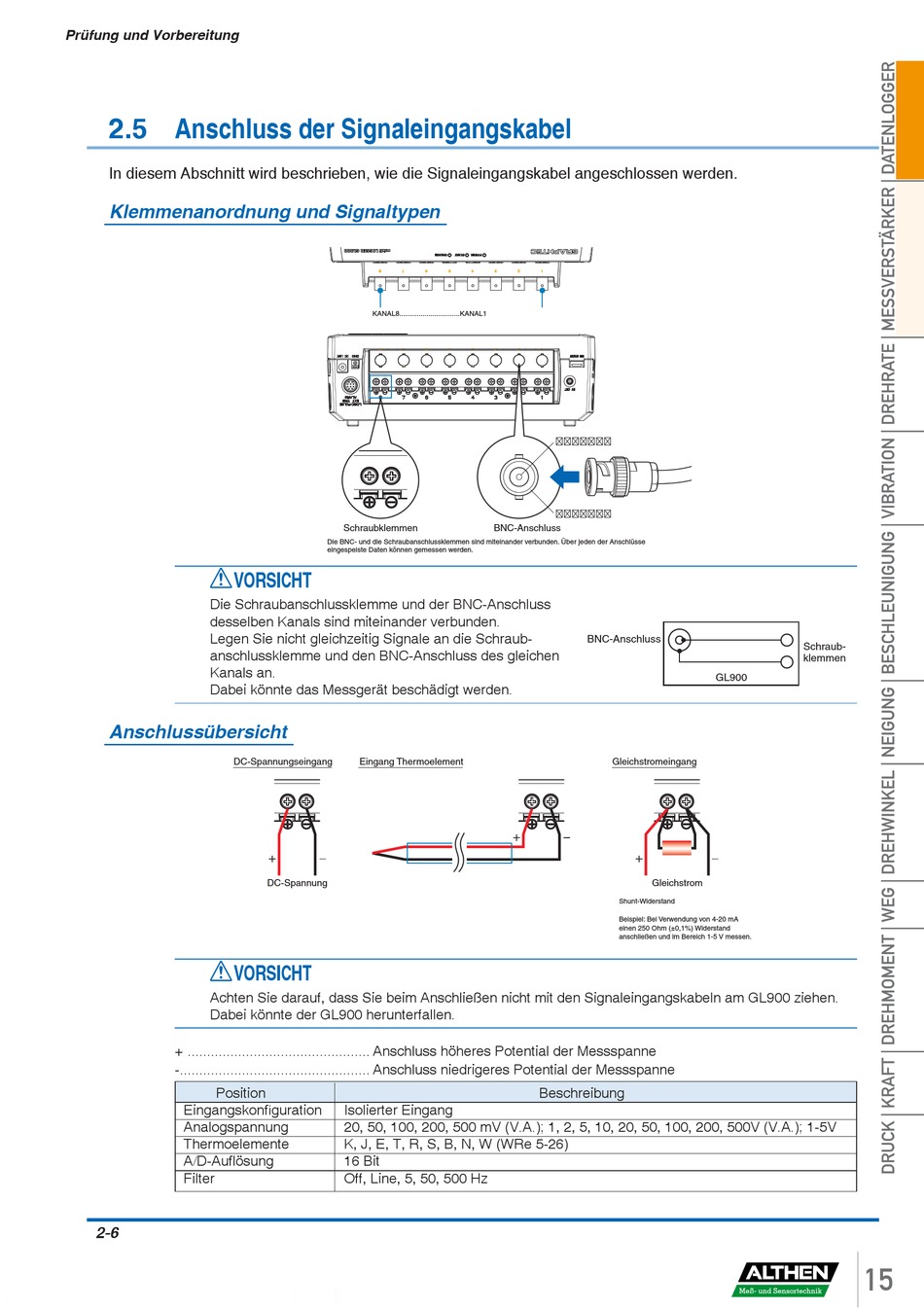

2.5 Anschluss der Signaleingangskabel
In diesem Abschnitt wird beschrieben, wie die Signaleingangskabel angeschlossen werden.
Klemmenanordnung und Signaltypen
VORSICHT
Die Schraubanschlussklemme und der BNC-Anschluss
desselben Kanals sind miteinander verbunden.
Legen Sie nicht gleichzeitig Signale an die Schraub-
anschlussklemme und den BNC-Anschluss des gleichen
Kanals an.
Dabei könnte das Messgerät beschädigt werden.
Anschlussübersicht
DC-Spannungseingang
VORSICHT
Achten Sie darauf, dass Sie beim Anschließen nicht mit den Signaleingangskabeln am GL900 ziehen.
Dabei könnte der GL900 herunterfallen.
+ ............................................... Anschluss höheres Potential der Messspanne
- ................................................. Anschluss niedrigeres Potential der Messspanne
Position
Eingangskon guration
Analogspannung
Thermoelemente
A/D-Au ösung
Filter
2-6
KANAL8...............................KANAL1
Schraubklemmen
Die BNC- und die Schraubanschlussklemmen sind miteinander verbunden. Über jeden der Anschlüsse
eingespeiste Daten können gemessen werden.
Eingang Thermoelement
DC-Spannung
Isolierter Eingang
20, 50, 100, 200, 500 mV (V.A.); 1, 2, 5, 10, 20, 50, 100, 200, 500V (V.A.); 1-5V
K, J, E, T, R, S, B, N, W (WRe 5-26)
16 Bit
Off, Line, 5, 50, 500 Hz
高電位入力端子
高電位入力端子
BNC-Anschluss
BNC-Anschluss
Gleichstromeingang
Gleichstrom
Shunt-Widerstand
Beispiel: Bei Verwendung von 4-20 mA
einen 250 Ohm (±0,1%) Widerstand
anschließen und im Bereich 1-5 V messen.
Beschreibung
Schraub-
klemmen
GL900
15
