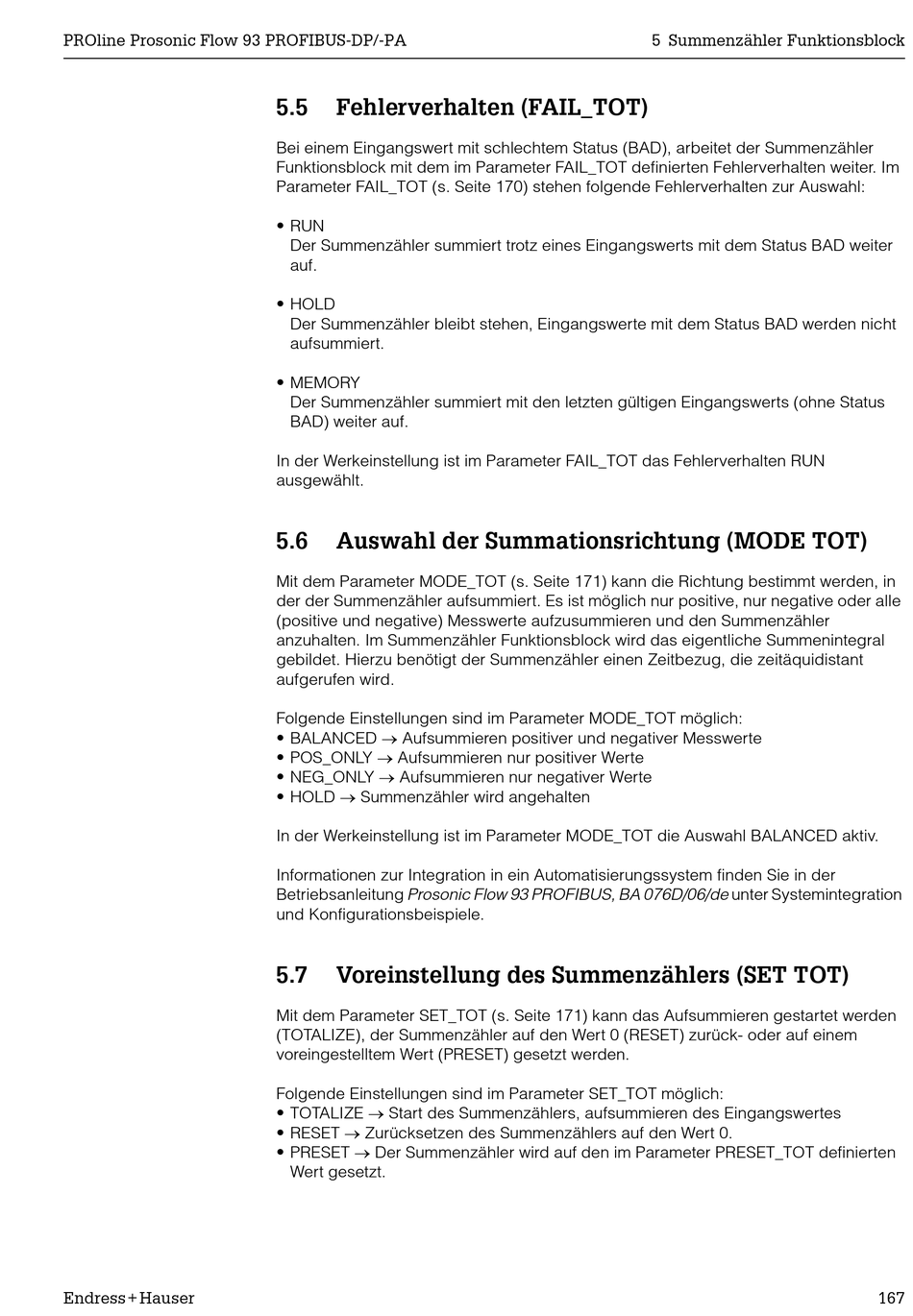

5.5 Fehlerverhalten (FAIL_TOT)
Bei einem Eingangswert mit schlechtem Status (BAD), arbeitet der Summenzähler
Funktionsblock mit dem im Parameter FAIL_TOT definierten Fehlerverhalten weiter. Im
Parameter FAIL_TOT (s. Seite 170) stehen folgende Fehlerverhalten zur Auswahl:
• RUN
Der Summenzähler summiert trotz eines Eingangswerts mit dem Status BAD weiter
auf.
• HOLD
Der Summenzähler bleibt stehen, Eingangswerte mit dem Status BAD werden nicht
aufsummiert.
• MEMORY
Der Summenzähler summiert mit den letzten gültigen Eingangswerts (ohne Status
BAD) weiter auf.
In der Werkeinstellung ist im Parameter FAIL_TOT das Fehlerverhalten RUN
ausgewählt.
5.6

Auswahl der Summationsrichtung (MODE TOT)

Mit dem Parameter MODE_TOT (s. Seite 171) kann die Richtung bestimmt werden, in
der der Summenzähler aufsummiert. Es ist möglich nur positive, nur negative oder alle
(positive und negative) Messwerte aufzusummieren und den Summenzähler
anzuhalten. Im Summenzähler Funktionsblock wird das eigentliche Summenintegral
gebildet. Hierzu benötigt der Summenzähler einen Zeitbezug, die zeitäquidistant
aufgerufen wird.
Folgende Einstellungen sind im Parameter MODE_TOT möglich:
• BALANCED o Aufsummieren positiver und negativer Messwerte
• POS_ONLY o Aufsummieren nur positiver Werte
• NEG_ONLY o Aufsummieren nur negativer Werte
• HOLD o Summenzähler wird angehalten
In der Werkeinstellung ist im Parameter MODE_TOT die Auswahl BALANCED aktiv.
Informationen zur Integration in ein Automatisierungssystem finden Sie in der
Betriebsanleitung Prosonic Flow 93 PROFIBUS, BA 076D/06/de unter Systemintegration
und Konfigurationsbeispiele.
5.7 Voreinstellung des Summenzählers (SET TOT)
Mit dem Parameter SET_TOT (s. Seite 171) kann das Aufsummieren gestartet werden
(TOTALIZE), der Summenzähler auf den Wert 0 (RESET) zurück- oder auf einem
voreingestelltem Wert (PRESET) gesetzt werden.
Folgende Einstellungen sind im Parameter SET_TOT möglich:
• TOTALIZE o Start des Summenzählers, aufsummieren des Eingangswertes
• RESET o Zurücksetzen des Summenzählers auf den Wert 0.
• PRESET o Der Summenzähler wird auf den im Parameter PRESET_TOT definierten
Wert gesetzt.
