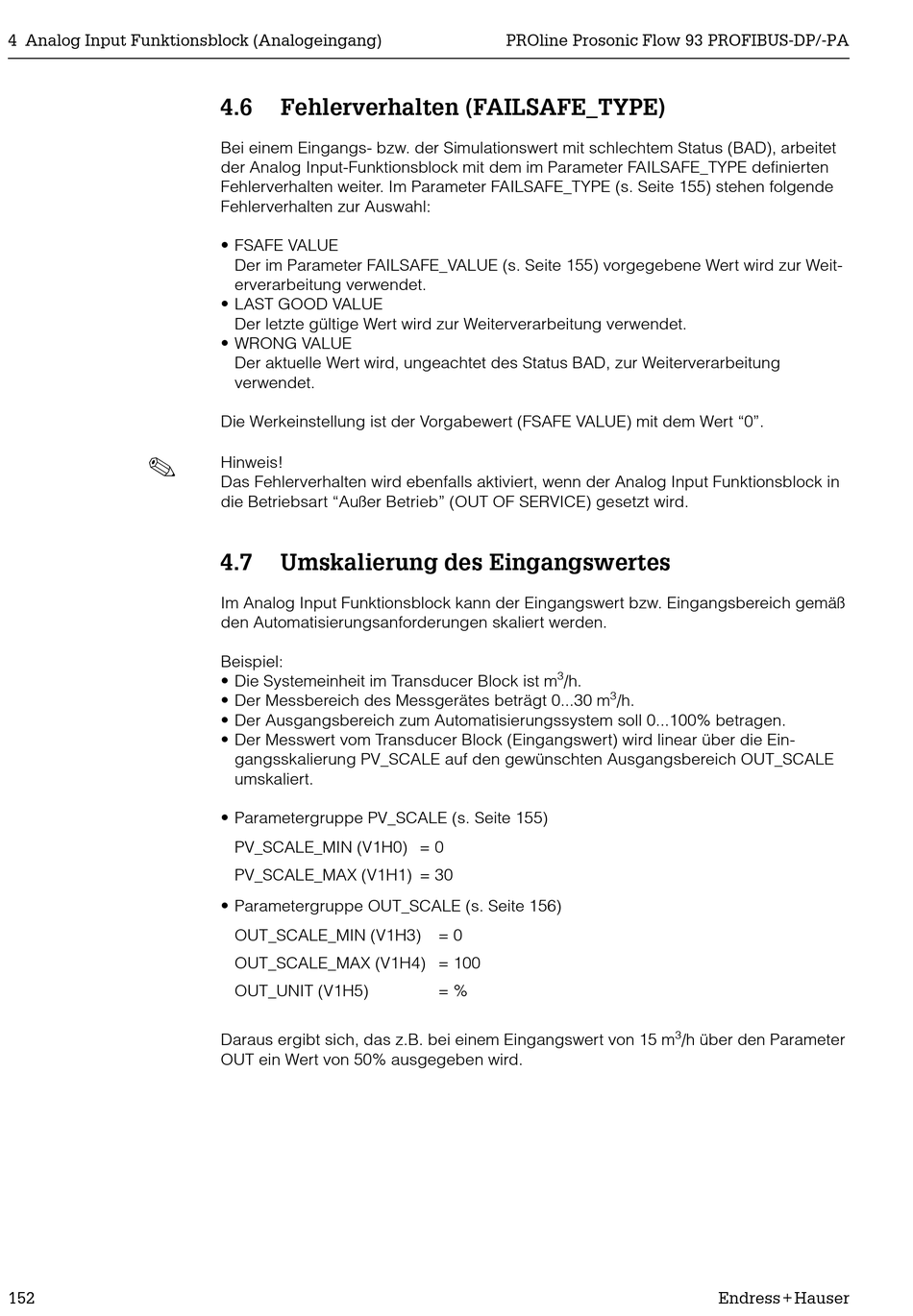

4 Analog Input Funktionsblock (Analogeingang)
!
152
4.6 Fehlerverhalten (FAILSAFE_TYPE)
Bei einem Eingangs- bzw. der Simulationswert mit schlechtem Status (BAD), arbeitet
der Analog Input-Funktionsblock mit dem im Parameter FAILSAFE_TYPE definierten
Fehlerverhalten weiter. Im Parameter FAILSAFE_TYPE (s. Seite 155) stehen folgende
Fehlerverhalten zur Auswahl:
• FSAFE VALUE
Der im Parameter FAILSAFE_VALUE (s. Seite 155) vorgegebene Wert wird zur Weit-
erverarbeitung verwendet.
• LAST GOOD VALUE
Der letzte gültige Wert wird zur Weiterverarbeitung verwendet.
• WRONG VALUE
Der aktuelle Wert wird, ungeachtet des Status BAD, zur Weiterverarbeitung
verwendet.
Die Werkeinstellung ist der Vorgabewert (FSAFE VALUE) mit dem Wert "0".
Hinweis!
Das Fehlerverhalten wird ebenfalls aktiviert, wenn der Analog Input Funktionsblock in
die Betriebsart "Außer Betrieb" (OUT OF SERVICE) gesetzt wird.
4.7

Umskalierung des Eingangswertes

Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäß
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist m
• Der Messbereich des Messgerätes beträgt 0...30 m
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
• Der Messwert vom Transducer Block (Eingangswert) wird linear über die Ein-
gangsskalierung PV_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE
umskaliert.
• Parametergruppe PV_SCALE (s. Seite 155)
PV_SCALE_MIN (V1H0) = 0
PV_SCALE_MAX (V1H1) = 30
• Parametergruppe OUT_SCALE (s. Seite 156)
OUT_SCALE_MIN (V1H3) = 0
OUT_SCALE_MAX (V1H4) = 100
OUT_UNIT (V1H5)
Daraus ergibt sich, das z.B. bei einem Eingangswert von 15 m
OUT ein Wert von 50% ausgegeben wird.
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
3
/h.
3
= %
/h.
3
/h über den Parameter
