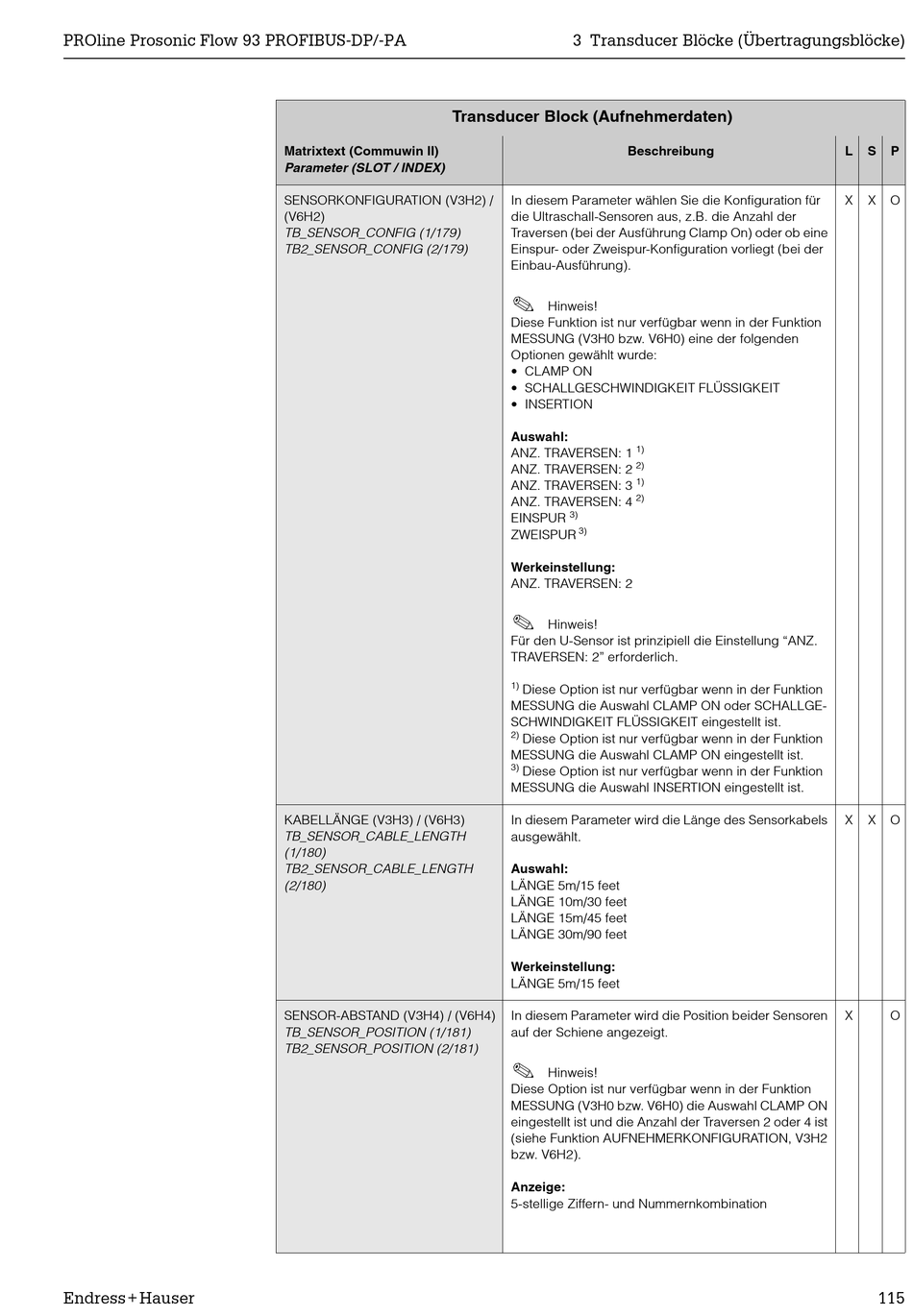

Transducer Block (Aufnehmerdaten)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
SENSORKONFIGURATION (V3H2) /
(V6H2)
TB_SENSOR_CONFIG (1/179)
TB2_SENSOR_CONFIG (2/179)
KABELLÄNGE (V3H3) / (V6H3)
TB_SENSOR_CABLE_LENGTH
(1/180)
TB2_SENSOR_CABLE_LENGTH
(2/180)
SENSOR-ABSTAND (V3H4) / (V6H4)
TB_SENSOR_POSITION (1/181)
TB2_SENSOR_POSITION (2/181)
3 Transducer Blöcke (Übertragungsblöcke)
Beschreibung
In diesem Parameter wählen Sie die Konfiguration für
die Ultraschall-Sensoren aus, z.B. die Anzahl der
Traversen (bei der Ausführung Clamp On) oder ob eine
Einspur- oder Zweispur-Konfiguration vorliegt (bei der
Einbau-Ausführung).
!
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion
MESSUNG (V3H0 bzw. V6H0) eine der folgenden
Optionen gewählt wurde:
• CLAMP ON
• SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT
• INSERTION
Auswahl:
1)
ANZ. TRAVERSEN: 1
2)
ANZ. TRAVERSEN: 2
1)
ANZ. TRAVERSEN: 3
2)
ANZ. TRAVERSEN: 4
3)
EINSPUR
3)
ZWEISPUR
Werkeinstellung:
ANZ. TRAVERSEN: 2
!
Hinweis!
Für den U-Sensor ist prinzipiell die Einstellung "ANZ.
TRAVERSEN: 2" erforderlich.
1)
Diese Option ist nur verfügbar wenn in der Funktion
MESSUNG die Auswahl CLAMP ON oder SCHALLGE-
SCHWINDIGKEIT FLÜSSIGKEIT eingestellt ist.
2)
Diese Option ist nur verfügbar wenn in der Funktion
MESSUNG die Auswahl CLAMP ON eingestellt ist.
3)
Diese Option ist nur verfügbar wenn in der Funktion
MESSUNG die Auswahl INSERTION eingestellt ist.
In diesem Parameter wird die Länge des Sensorkabels
ausgewählt.
Auswahl:
LÄNGE 5m/15 feet
LÄNGE 10m/30 feet
LÄNGE 15m/45 feet
LÄNGE 30m/90 feet
Werkeinstellung:
LÄNGE 5m/15 feet
In diesem Parameter wird die Position beider Sensoren
auf der Schiene angezeigt.
!
Hinweis!
Diese Option ist nur verfügbar wenn in der Funktion
MESSUNG (V3H0 bzw. V6H0) die Auswahl CLAMP ON
eingestellt ist und die Anzahl der Traversen 2 oder 4 ist
(siehe Funktion AUFNEHMERKONFIGURATION, V3H2
bzw. V6H2).
Anzeige:
5-stellige Ziffern- und Nummernkombination
L S P
X X O
X X O
X O
