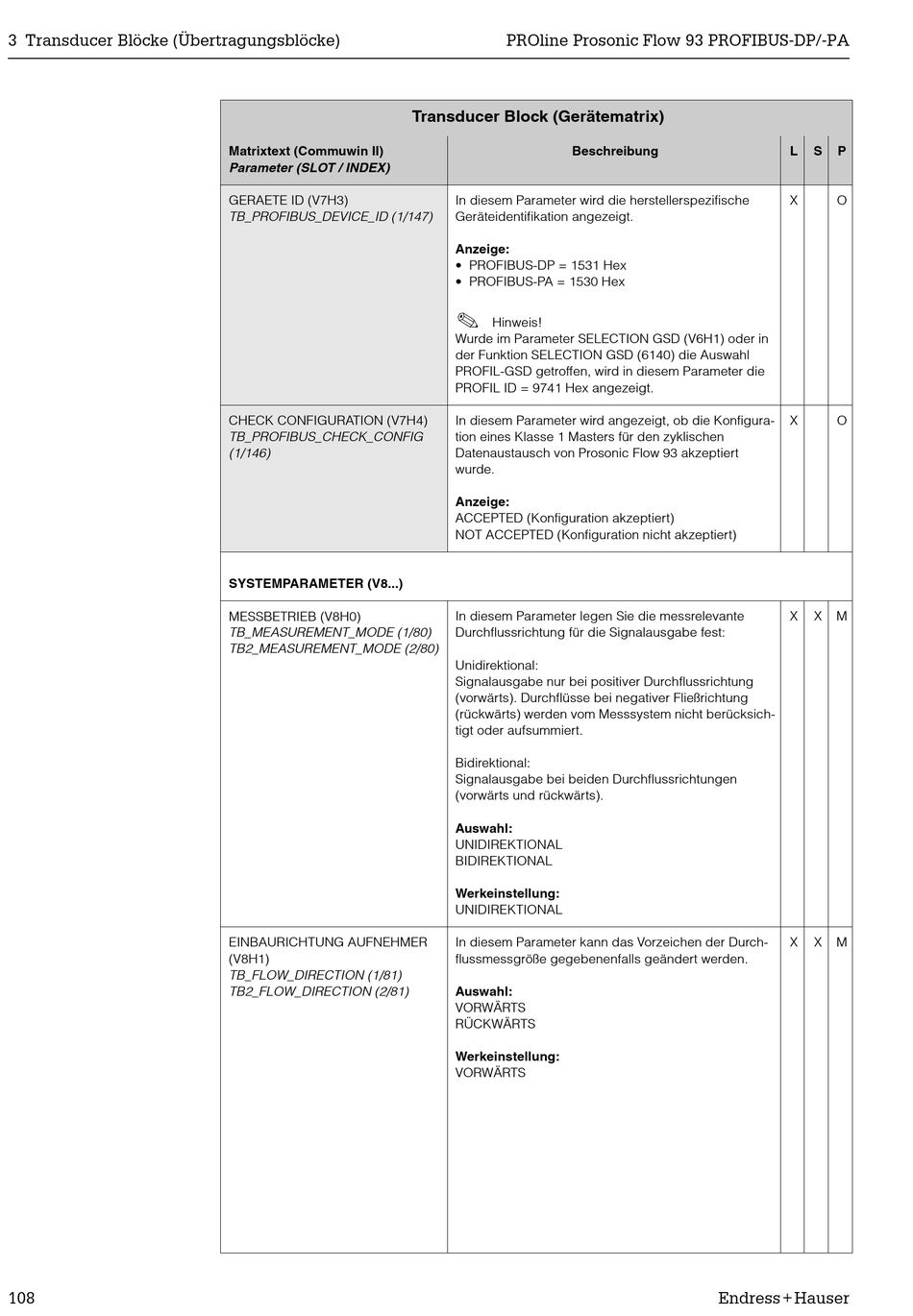

3 Transducer Blöcke (Übertragungsblöcke)
108
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
GERAETE ID (V7H3)
TB_PROFIBUS_DEVICE_ID (1/147)
CHECK CONFIGURATION (V7H4)
TB_PROFIBUS_CHECK_CONFIG
(1/146)
SYSTEMPARAMETER (V8...)
MESSBETRIEB (V8H0)
TB_MEASUREMENT_MODE (1/80)
TB2_MEASUREMENT_MODE (2/80)
EINBAURICHTUNG AUFNEHMER
(V8H1)
TB_FLOW_DIRECTION (1/81)
TB2_FLOW_DIRECTION (2/81)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Transducer Block (Gerätematrix)
Beschreibung
In diesem Parameter wird die herstellerspezifische
Geräteidentifikation angezeigt.
Anzeige:
• PROFIBUS-DP = 1531 Hex
• PROFIBUS-PA = 1530 Hex
!
Hinweis!
Wurde im Parameter SELECTION GSD (V6H1) oder in
der Funktion SELECTION GSD (6140) die Auswahl
PROFIL-GSD getroffen, wird in diesem Parameter die
PROFIL ID = 9741 Hex angezeigt.
In diesem Parameter wird angezeigt, ob die Konfigura-
tion eines Klasse 1 Masters für den zyklischen
Datenaustausch von Prosonic Flow 93 akzeptiert
wurde.
Anzeige:
ACCEPTED (Konfiguration akzeptiert)
NOT ACCEPTED (Konfiguration nicht akzeptiert)
In diesem Parameter legen Sie die messrelevante
Durchflussrichtung für die Signalausgabe fest:
Unidirektional:
Signalausgabe nur bei positiver Durchflussrichtung
(vorwärts). Durchflüsse bei negativer Fließrichtung
(rückwärts) werden vom Messsystem nicht berücksich-
tigt oder aufsummiert.
Bidirektional:
Signalausgabe bei beiden Durchflussrichtungen
(vorwärts und rückwärts).
Auswahl:
UNIDIREKTIONAL
BIDIREKTIONAL
Werkeinstellung:
UNIDIREKTIONAL
In diesem Parameter kann das Vorzeichen der Durch-
flussmessgröße gegebenenfalls geändert werden.
Auswahl:
VORWÄRTS
RÜCKWÄRTS
Werkeinstellung:
VORWÄRTS
L S P
X O
X O
X X M
X X M
