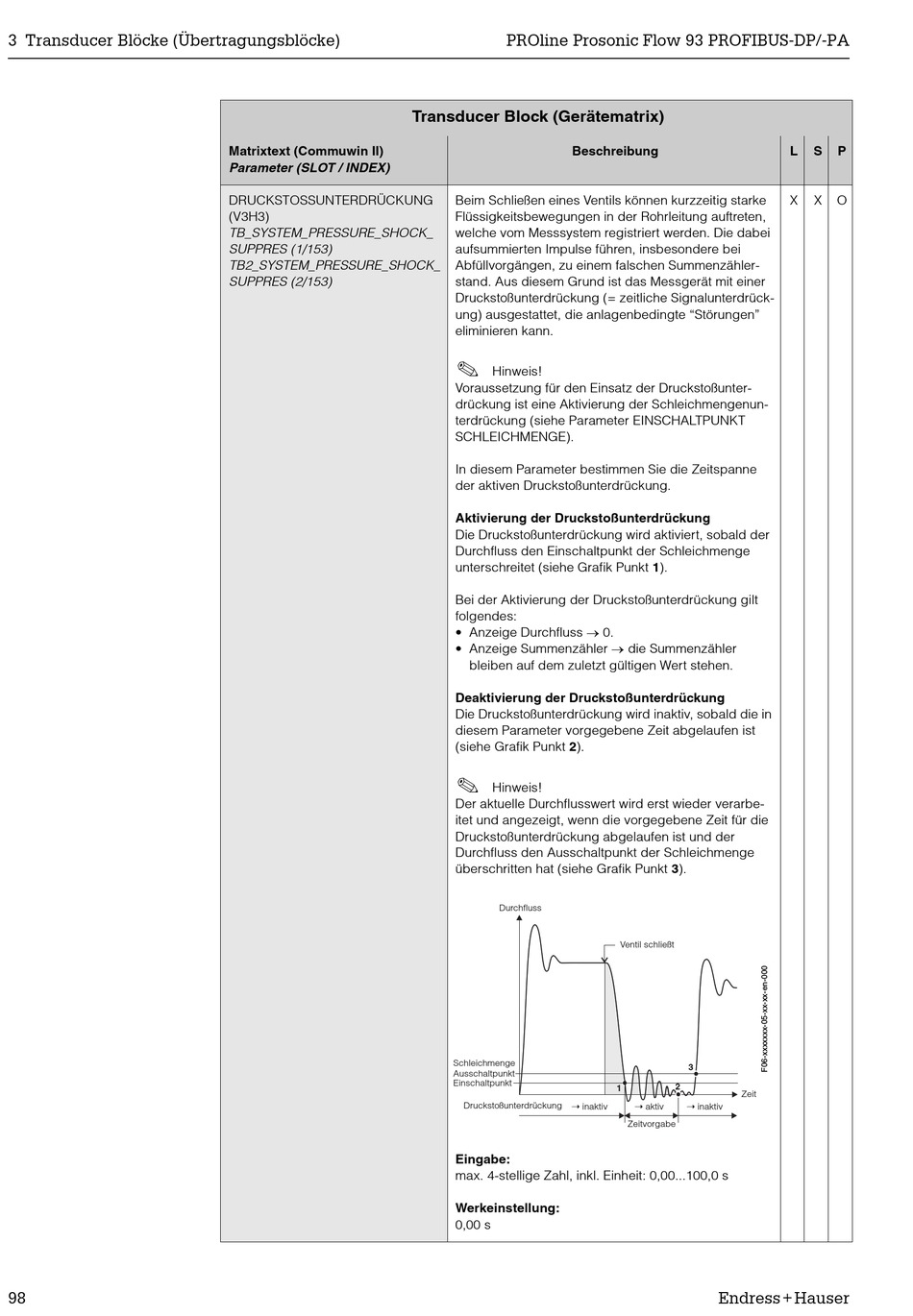

3 Transducer Blöcke (Übertragungsblöcke)
98
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
DRUCKSTOSSUNTERDRÜCKUNG
(V3H3)
TB_SYSTEM_PRESSURE_SHOCK_
SUPPRES (1/153)
TB2_SYSTEM_PRESSURE_SHOCK_
SUPPRES (2/153)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Transducer Block (Gerätematrix)
Beschreibung
Beim Schließen eines Ventils können kurzzeitig starke
Flüssigkeitsbewegungen in der Rohrleitung auftreten,
welche vom Messsystem registriert werden. Die dabei
aufsummierten Impulse führen, insbesondere bei
Abfüllvorgängen, zu einem falschen Summenzähler-
stand. Aus diesem Grund ist das Messgerät mit einer
Druckstoßunterdrückung (= zeitliche Signalunterdrück-
ung) ausgestattet, die anlagenbedingte "Störungen"
eliminieren kann.
!
Hinweis!
Voraussetzung für den Einsatz der Druckstoßunter-
drückung ist eine Aktivierung der Schleichmengenun-
terdrückung (siehe Parameter EINSCHALTPUNKT
SCHLEICHMENGE).
In diesem Parameter bestimmen Sie die Zeitspanne
der aktiven Druckstoßunterdrückung.
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der
Durchfluss den Einschaltpunkt der Schleichmenge
unterschreitet (siehe Grafik Punkt 1).
Bei der Aktivierung der Druckstoßunterdrückung gilt
folgendes:
• Anzeige Durchfluss o 0.
• Anzeige Summenzähler o die Summenzähler
bleiben auf dem zuletzt gültigen Wert stehen.
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in
diesem Parameter vorgegebene Zeit abgelaufen ist
(siehe Grafik Punkt 2).
!
Hinweis!
Der aktuelle Durchflusswert wird erst wieder verarbe-
itet und angezeigt, wenn die vorgegebene Zeit für die
Druckstoßunterdrückung abgelaufen ist und der
Durchfluss den Ausschaltpunkt der Schleichmenge
überschritten hat (siehe Grafik Punkt 3).
Durchfluss
Schleichmenge
Ausschaltpunkt
Einschaltpunkt
➝ inaktiv
Druckstoßunterdrückung
Eingabe:
max. 4-stellige Zahl, inkl. Einheit: 0,00...100,0 s
Werkeinstellung:
0,00 s
Ventil schließt
3
2
1
Zeit
➝ aktiv ➝ inaktiv
Zeitvorgabe
Endress+Hauser
L S P
X X O
