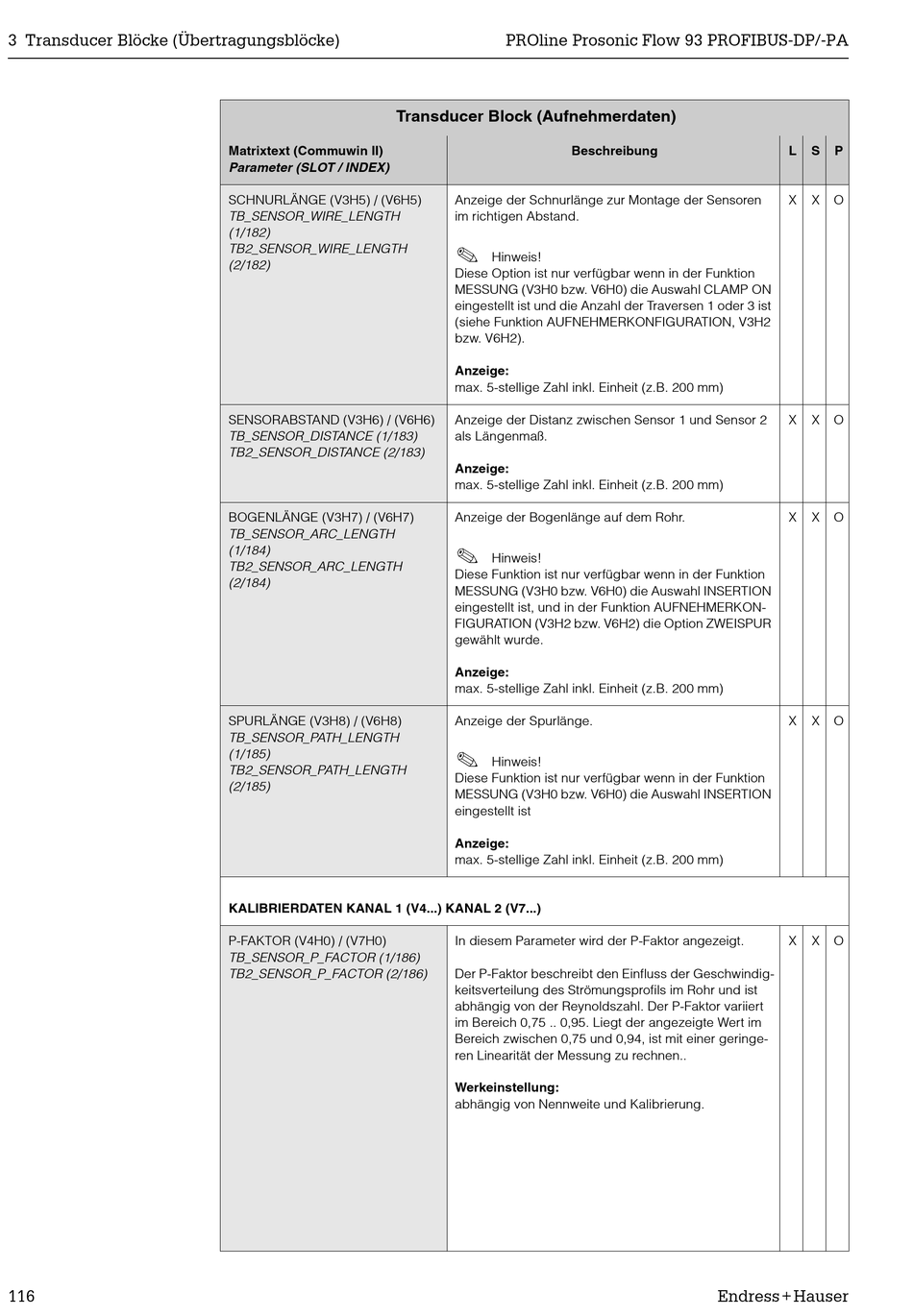

3 Transducer Blöcke (Übertragungsblöcke)
116
Transducer Block (Aufnehmerdaten)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
SCHNURLÄNGE (V3H5) / (V6H5)
TB_SENSOR_WIRE_LENGTH
(1/182)
TB2_SENSOR_WIRE_LENGTH
(2/182)
SENSORABSTAND (V3H6) / (V6H6)
TB_SENSOR_DISTANCE (1/183)
TB2_SENSOR_DISTANCE (2/183)
BOGENLÄNGE (V3H7) / (V6H7)
TB_SENSOR_ARC_LENGTH
(1/184)
TB2_SENSOR_ARC_LENGTH
(2/184)
SPURLÄNGE (V3H8) / (V6H8)
TB_SENSOR_PATH_LENGTH
(1/185)
TB2_SENSOR_PATH_LENGTH
(2/185)
KALIBRIERDATEN KANAL 1 (V4...) KANAL 2 (V7...)
P-FAKTOR (V4H0) / (V7H0)
TB_SENSOR_P_FACTOR (1/186)
TB2_SENSOR_P_FACTOR (2/186)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Beschreibung
Anzeige der Schnurlänge zur Montage der Sensoren
im richtigen Abstand.
!
Hinweis!
Diese Option ist nur verfügbar wenn in der Funktion
MESSUNG (V3H0 bzw. V6H0) die Auswahl CLAMP ON
eingestellt ist und die Anzahl der Traversen 1 oder 3 ist
(siehe Funktion AUFNEHMERKONFIGURATION, V3H2
bzw. V6H2).
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Anzeige der Distanz zwischen Sensor 1 und Sensor 2
als Längenmaß.
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Anzeige der Bogenlänge auf dem Rohr.
!
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion
MESSUNG (V3H0 bzw. V6H0) die Auswahl INSERTION
eingestellt ist, und in der Funktion AUFNEHMERKON-
FIGURATION (V3H2 bzw. V6H2) die Option ZWEISPUR
gewählt wurde.
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Anzeige der Spurlänge.
!
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion
MESSUNG (V3H0 bzw. V6H0) die Auswahl INSERTION
eingestellt ist
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
In diesem Parameter wird der P-Faktor angezeigt.
Der P-Faktor beschreibt den Einfluss der Geschwindig-
keitsverteilung des Strömungsprofils im Rohr und ist
abhängig von der Reynoldszahl. Der P-Faktor variiert
im Bereich 0,75 .. 0,95. Liegt der angezeigte Wert im
Bereich zwischen 0,75 und 0,94, ist mit einer geringe-
ren Linearität der Messung zu rechnen..
Werkeinstellung:
abhängig von Nennweite und Kalibrierung.
L S P
X X O
X X O
X X O
X X O
X X O
