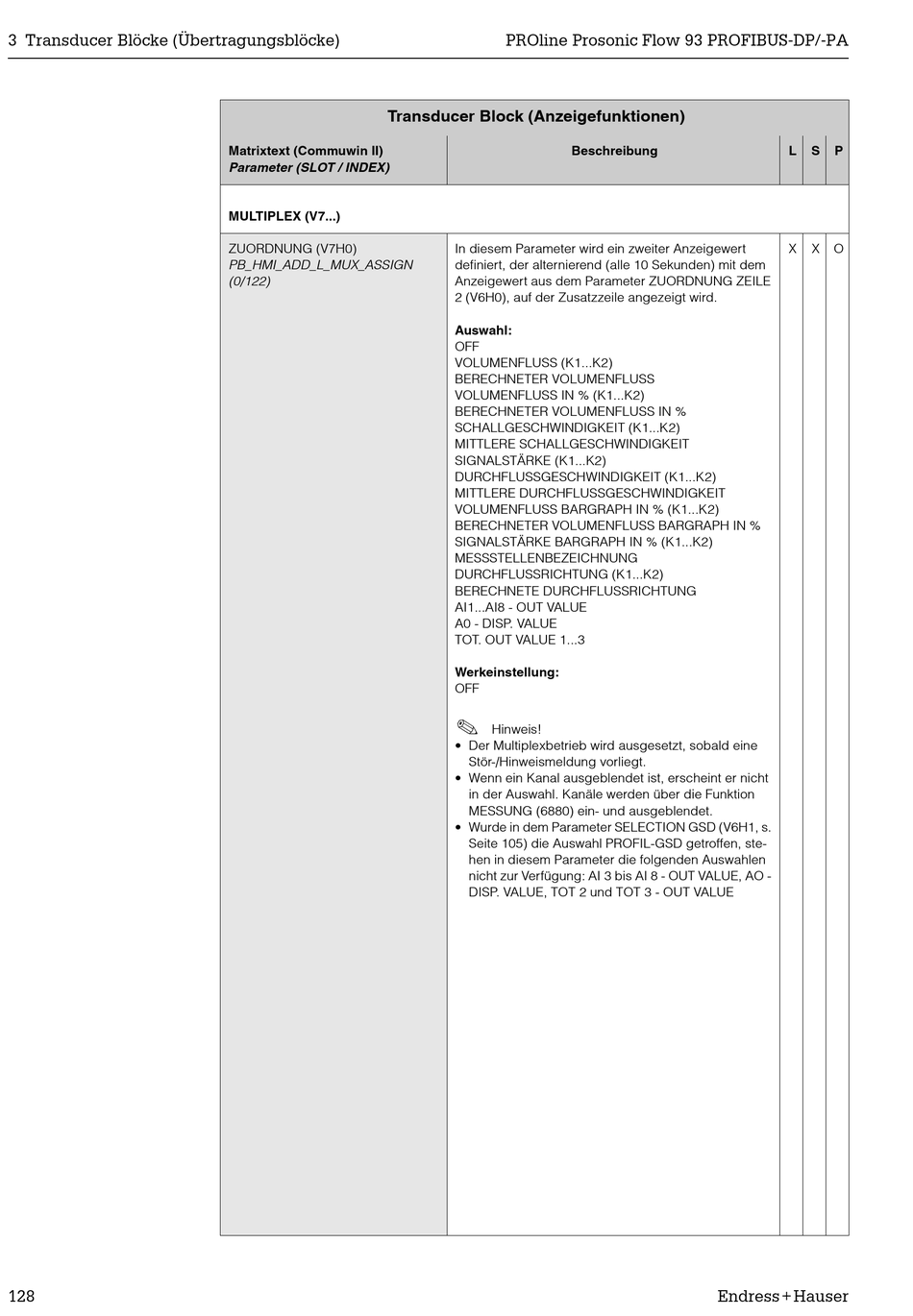

Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 128

3 Transducer Blöcke (Übertragungsblöcke)
128
Transducer Block (Anzeigefunktionen)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
MULTIPLEX (V7...)
ZUORDNUNG (V7H0)
PB_HMI_ADD_L_MUX_ASSIGN
(0/122)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Beschreibung
In diesem Parameter wird ein zweiter Anzeigewert
definiert, der alternierend (alle 10 Sekunden) mit dem
Anzeigewert aus dem Parameter ZUORDNUNG ZEILE
2 (V6H0), auf der Zusatzzeile angezeigt wird.
Auswahl:
OFF
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
MESSSTELLENBEZEICHNUNG
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
Werkeinstellung:
OFF
!
Hinweis!
• Der Multiplexbetrieb wird ausgesetzt, sobald eine
Stör-/Hinweismeldung vorliegt.
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht
in der Auswahl. Kanäle werden über die Funktion
MESSUNG (6880) ein- und ausgeblendet.
• Wurde in dem Parameter SELECTION GSD (V6H1, s.
Seite 105) die Auswahl PROFIL-GSD getroffen, ste-
hen in diesem Parameter die folgenden Auswahlen
nicht zur Verfügung: AI 3 bis AI 8 - OUT VALUE, AO -
DISP. VALUE, TOT 2 und TOT 3 - OUT VALUE
L S P
X X O
