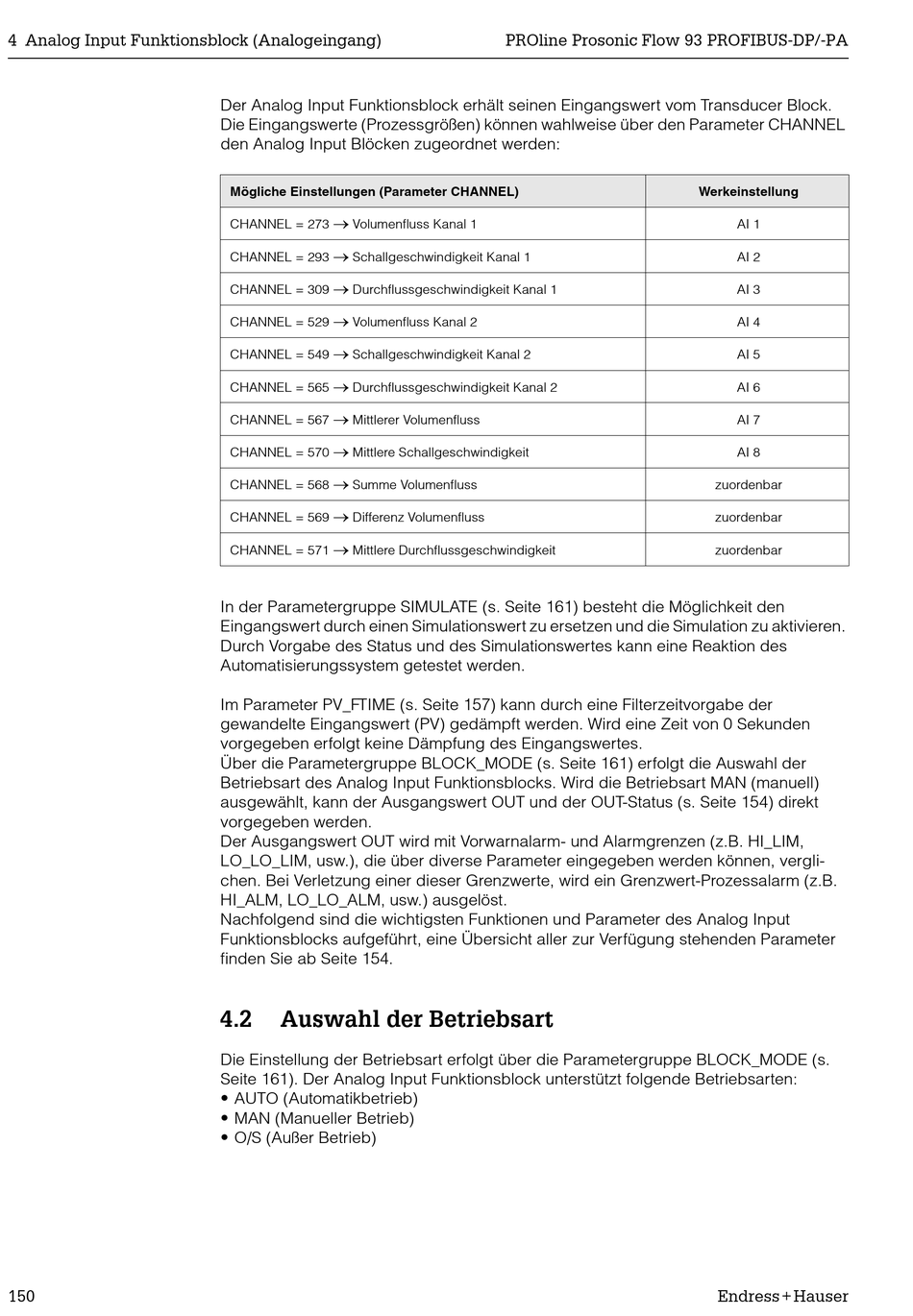

4 Analog Input Funktionsblock (Analogeingang)
150
Der Analog Input Funktionsblock erhält seinen Eingangswert vom Transducer Block.
Die Eingangswerte (Prozessgrößen) können wahlweise über den Parameter CHANNEL
den Analog Input Blöcken zugeordnet werden:
Mögliche Einstellungen (Parameter CHANNEL)
o
CHANNEL = 273 Volumenfluss Kanal 1
o
CHANNEL = 293 Schallgeschwindigkeit Kanal 1
o
CHANNEL = 309 Durchflussgeschwindigkeit Kanal 1
o
CHANNEL = 529 Volumenfluss Kanal 2
o
CHANNEL = 549 Schallgeschwindigkeit Kanal 2
o
CHANNEL = 565 Durchflussgeschwindigkeit Kanal 2
o
CHANNEL = 567 Mittlerer Volumenfluss
o
CHANNEL = 570 Mittlere Schallgeschwindigkeit
o
CHANNEL = 568 Summe Volumenfluss
o
CHANNEL = 569 Differenz Volumenfluss
o
CHANNEL = 571 Mittlere Durchflussgeschwindigkeit
In der Parametergruppe SIMULATE (s. Seite 161) besteht die Möglichkeit den
Eingangswert durch einen Simulationswert zu ersetzen und die Simulation zu aktivieren.
Durch Vorgabe des Status und des Simulationswertes kann eine Reaktion des
Automatisierungssystem getestet werden.
Im Parameter PV_FTIME (s. Seite 157) kann durch eine Filterzeitvorgabe der
gewandelte Eingangswert (PV) gedämpft werden. Wird eine Zeit von 0 Sekunden
vorgegeben erfolgt keine Dämpfung des Eingangswertes.
Über die Parametergruppe BLOCK_MODE (s. Seite 161) erfolgt die Auswahl der
Betriebsart des Analog Input Funktionsblocks. Wird die Betriebsart MAN (manuell)
ausgewählt, kann der Ausgangswert OUT und der OUT-Status (s. Seite 154) direkt
vorgegeben werden.
Der Ausgangswert OUT wird mit Vorwarnalarm- und Alarmgrenzen (z.B. HI_LIM,
LO_LO_LIM, usw.), die über diverse Parameter eingegeben werden können, vergli-
chen. Bei Verletzung einer dieser Grenzwerte, wird ein Grenzwert-Prozessalarm (z.B.
HI_ALM, LO_LO_ALM, usw.) ausgelöst.
Nachfolgend sind die wichtigsten Funktionen und Parameter des Analog Input
Funktionsblocks aufgeführt, eine Übersicht aller zur Verfügung stehenden Parameter
finden Sie ab Seite 154.
4.2

Auswahl der Betriebsart

Die Einstellung der Betriebsart erfolgt über die Parametergruppe BLOCK_MODE (s.
Seite 161). Der Analog Input Funktionsblock unterstützt folgende Betriebsarten:
• AUTO (Automatikbetrieb)
• MAN (Manueller Betrieb)
• O/S (Außer Betrieb)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Werkeinstellung
AI 1
AI 2
AI 3
AI 4
AI 5
AI 6
AI 7
AI 8
zuordenbar
zuordenbar
zuordenbar
Endress+Hauser
