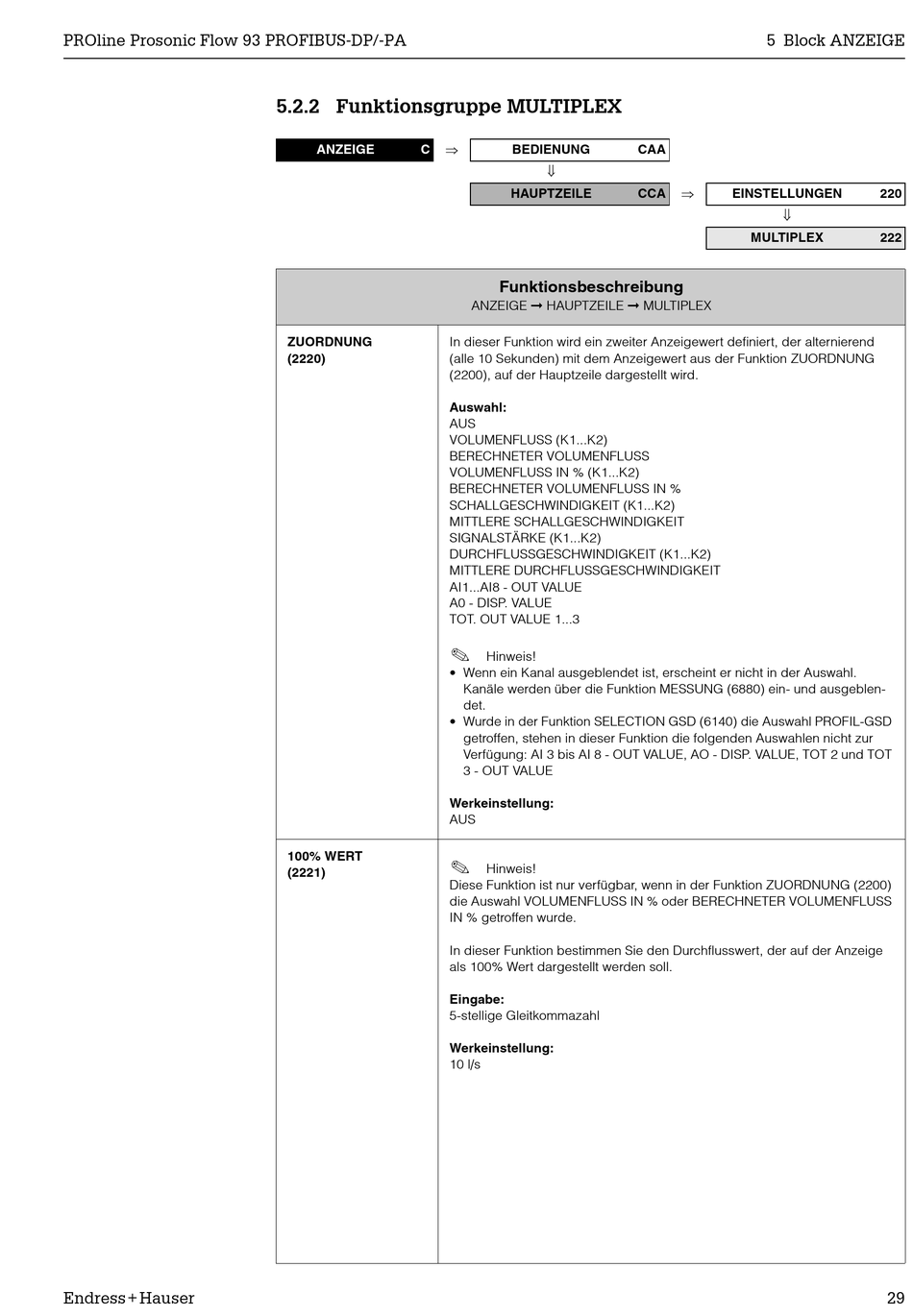

5.2.2 Funktionsgruppe MULTIPLEX

Ÿ
ANZEIGE C
ZUORDNUNG
(2220)
100% WERT
(2221)
BEDIENUNG
HAUPTZEILE
Funktionsbeschreibung
ANZEIGE © HAUPTZEILE © MULTIPLEX
In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend
(alle 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG
(2200), auf der Hauptzeile dargestellt wird.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
!
Hinweis!
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl.
Kanäle werden über die Funktion MESSUNG (6880) ein- und ausgeblen-
det.
• Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD
getroffen, stehen in dieser Funktion die folgenden Auswahlen nicht zur
Verfügung: AI 3 bis AI 8 - OUT VALUE, AO - DISP. VALUE, TOT 2 und TOT
3 - OUT VALUE
Werkeinstellung:
AUS
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2200)
die Auswahl VOLUMENFLUSS IN % oder BERECHNETER VOLUMENFLUSS
IN % getroffen wurde.
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige
als 100% Wert dargestellt werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
10 l/s
