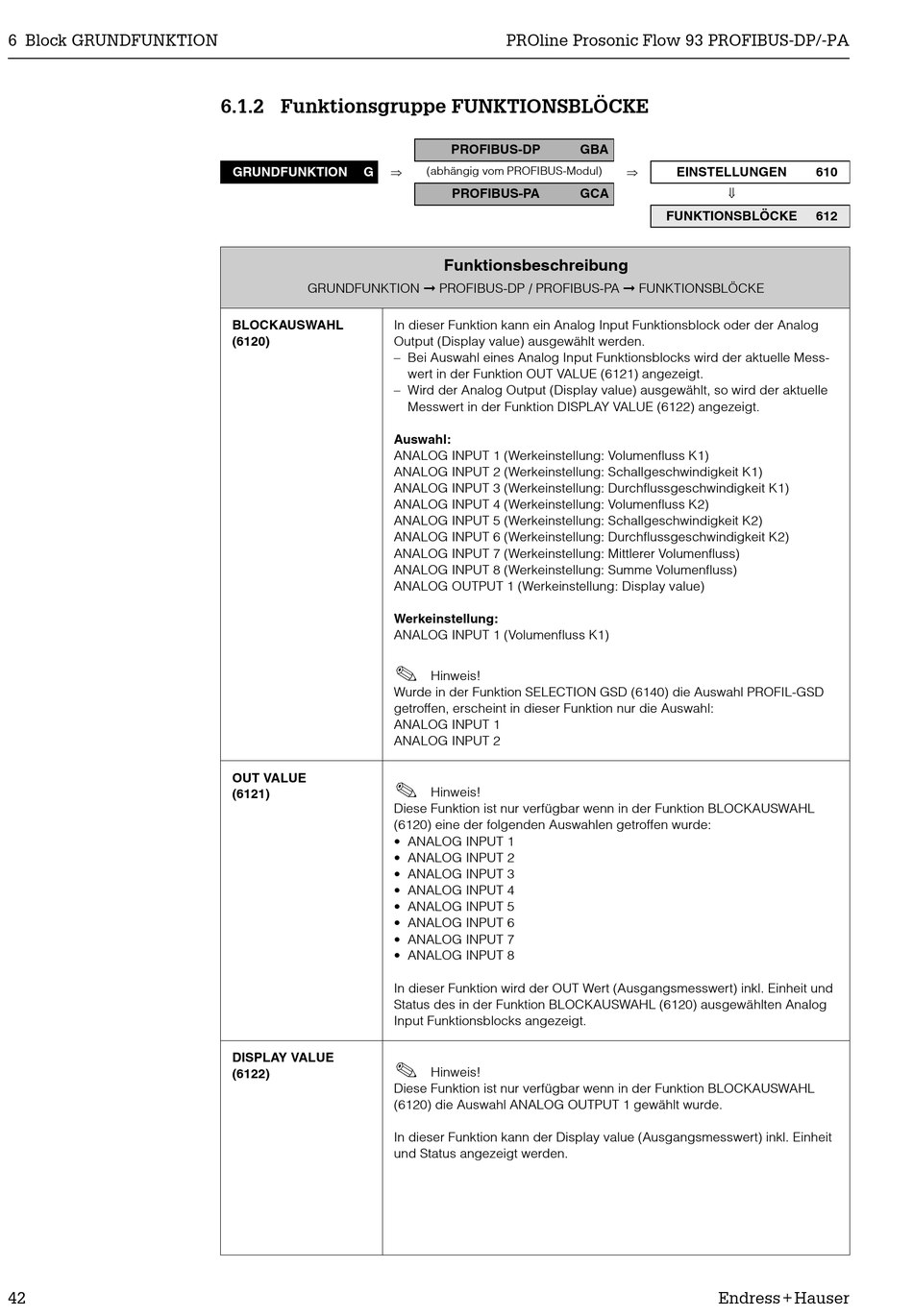

Funktionsgruppe Funktionsblöcke - Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen

6 Block GRUNDFUNKTION
42
6.1.2 Funktionsgruppe FUNKTIONSBLÖCKE
Ÿ
GRUNDFUNKTION G
GRUNDFUNKTION © PROFIBUS-DP / PROFIBUS-PA © FUNKTIONSBLÖCKE
BLOCKAUSWAHL
(6120)
OUT VALUE
(6121)
DISPLAY VALUE
(6122)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
PROFIBUS-DP
(abhängig vom PROFIBUS-Modul)
PROFIBUS-PA
Funktionsbeschreibung
In dieser Funktion kann ein Analog Input Funktionsblock oder der Analog
Output (Display value) ausgewählt werden.
– Bei Auswahl eines Analog Input Funktionsblocks wird der aktuelle Mess-
wert in der Funktion OUT VALUE (6121) angezeigt.
– Wird der Analog Output (Display value) ausgewählt, so wird der aktuelle
Messwert in der Funktion DISPLAY VALUE (6122) angezeigt.
Auswahl:
ANALOG INPUT 1 (Werkeinstellung: Volumenfluss K1)
ANALOG INPUT 2 (Werkeinstellung: Schallgeschwindigkeit K1)
ANALOG INPUT 3 (Werkeinstellung: Durchflussgeschwindigkeit K1)
ANALOG INPUT 4 (Werkeinstellung: Volumenfluss K2)
ANALOG INPUT 5 (Werkeinstellung: Schallgeschwindigkeit K2)
ANALOG INPUT 6 (Werkeinstellung: Durchflussgeschwindigkeit K2)
ANALOG INPUT 7 (Werkeinstellung: Mittlerer Volumenfluss)
ANALOG INPUT 8 (Werkeinstellung: Summe Volumenfluss)
ANALOG OUTPUT 1 (Werkeinstellung: Display value)
Werkeinstellung:
ANALOG INPUT 1 (Volumenfluss K1)
!
Hinweis!
Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD
getroffen, erscheint in dieser Funktion nur die Auswahl:
ANALOG INPUT 1
ANALOG INPUT 2
!
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCKAUSWAHL
(6120) eine der folgenden Auswahlen getroffen wurde:
• ANALOG INPUT 1
• ANALOG INPUT 2
• ANALOG INPUT 3
• ANALOG INPUT 4
• ANALOG INPUT 5
• ANALOG INPUT 6
• ANALOG INPUT 7
• ANALOG INPUT 8
In dieser Funktion wird der OUT Wert (Ausgangsmesswert) inkl. Einheit und
Status des in der Funktion BLOCKAUSWAHL (6120) ausgewählten Analog
Input Funktionsblocks angezeigt.
!
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCKAUSWAHL
(6120) die Auswahl ANALOG OUTPUT 1 gewählt wurde.
In dieser Funktion kann der Display value (Ausgangsmesswert) inkl. Einheit
und Status angezeigt werden.
GBA
Ÿ
EINSTELLUNGEN
GCA
FUNKTIONSBLÖCKE
Endress+Hauser
610
612
