PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser

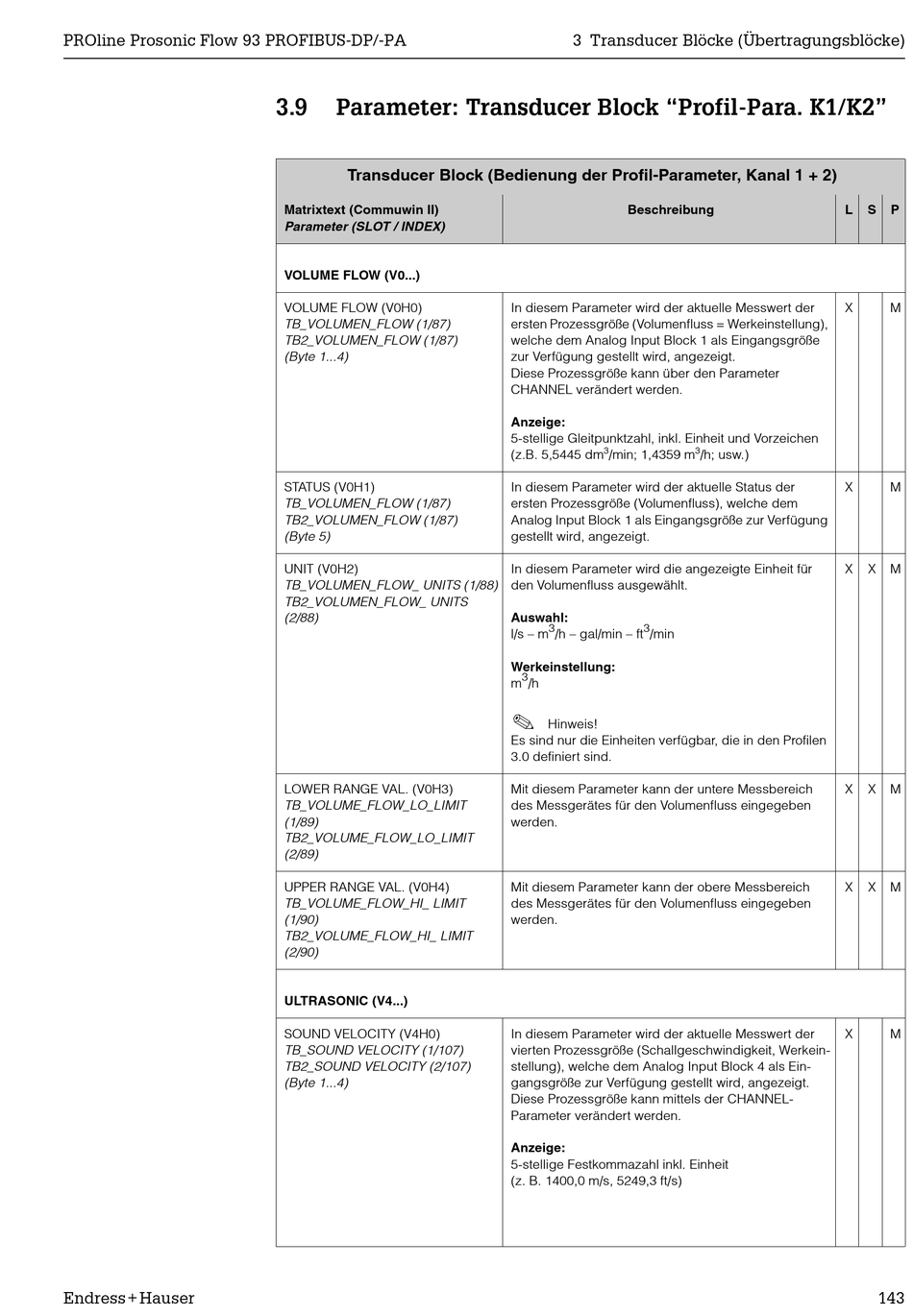

3.9 Parameter: Transducer Block "Profil-Para. K1/K2"
Transducer Block (Bedienung der Profil-Parameter, Kanal 1 + 2)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
VOLUME FLOW (V0...)
VOLUME FLOW (V0H0)
TB_VOLUMEN_FLOW (1/87)
TB2_VOLUMEN_FLOW (1/87)
(Byte 1...4)
STATUS (V0H1)
TB_VOLUMEN_FLOW (1/87)
TB2_VOLUMEN_FLOW (1/87)
(Byte 5)
UNIT (V0H2)
TB_VOLUMEN_FLOW_ UNITS (1/88)
TB2_VOLUMEN_FLOW_ UNITS
(2/88)
LOWER RANGE VAL. (V0H3)
TB_VOLUME_FLOW_LO_LIMIT
(1/89)
TB2_VOLUME_FLOW_LO_LIMIT
(2/89)
UPPER RANGE VAL. (V0H4)
TB_VOLUME_FLOW_HI_ LIMIT
(1/90)
TB2_VOLUME_FLOW_HI_ LIMIT
(2/90)
ULTRASONIC (V4...)
SOUND VELOCITY (V4H0)
TB_SOUND VELOCITY (1/107)
TB2_SOUND VELOCITY (2/107)
(Byte 1...4)
3 Transducer Blöcke (Übertragungsblöcke)
Beschreibung
In diesem Parameter wird der aktuelle Messwert der
ersten Prozessgröße (Volumenfluss = Werkeinstellung),
welche dem Analog Input Block 1 als Eingangsgröße
zur Verfügung gestellt wird, angezeigt.
Diese Prozessgröße kann über den Parameter
CHANNEL verändert werden.
Anzeige:
5-stellige Gleitpunktzahl, inkl. Einheit und Vorzeichen
3
(z.B. 5,5445 dm /min; 1,4359 m
In diesem Parameter wird der aktuelle Status der
ersten Prozessgröße (Volumenfluss), welche dem
Analog Input Block 1 als Eingangsgröße zur Verfügung
gestellt wird, angezeigt.
In diesem Parameter wird die angezeigte Einheit für
den Volumenfluss ausgewählt.
Auswahl:
3 3
l/s – m /h – gal/min – ft /min
Werkeinstellung:
3
m /h
!
Hinweis!
Es sind nur die Einheiten verfügbar, die in den Profilen
3.0 definiert sind.
Mit diesem Parameter kann der untere Messbereich
des Messgerätes für den Volumenfluss eingegeben
werden.
Mit diesem Parameter kann der obere Messbereich
des Messgerätes für den Volumenfluss eingegeben
werden.
In diesem Parameter wird der aktuelle Messwert der
vierten Prozessgröße (Schallgeschwindigkeit, Werkein-
stellung), welche dem Analog Input Block 4 als Ein-
gangsgröße zur Verfügung gestellt wird, angezeigt.
Diese Prozessgröße kann mittels der CHANNEL-
Parameter verändert werden.
Anzeige:
5-stellige Festkommazahl inkl. Einheit
(z. B. 1400,0 m/s, 5249,3 ft/s)
L
X
3
/h; usw.)
X
X
X
X
X
S P
M
M
X M
X M
X M
M
