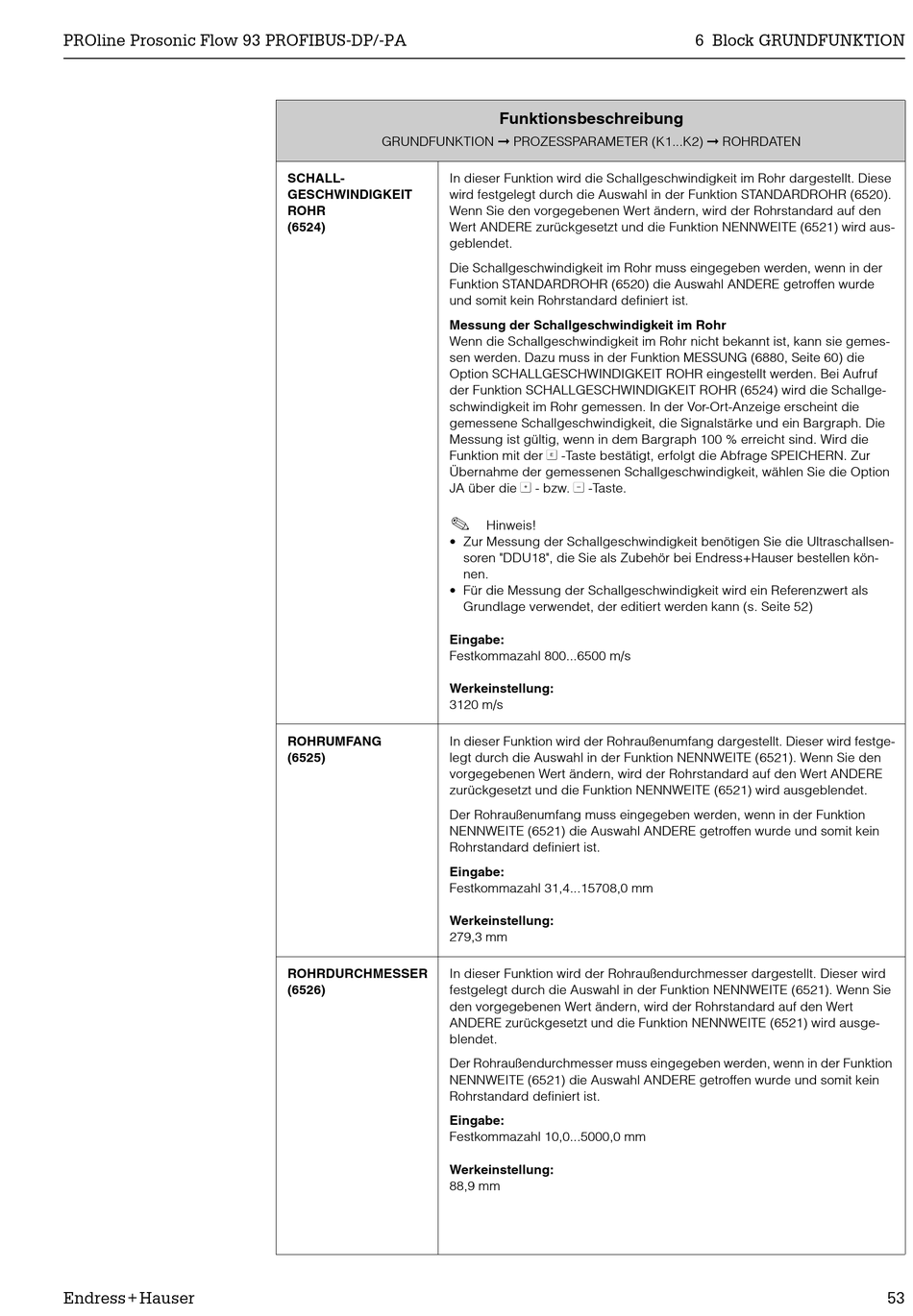

GRUNDFUNKTION © PROZESSPARAMETER (K1...K2) © ROHRDATEN
SCHALL- In dieser Funktion wird die Schallgeschwindigkeit im Rohr dargestellt. Diese
GESCHWINDIGKEIT wird festgelegt durch die Auswahl in der Funktion STANDARDROHR (6520).
ROHR Wenn Sie den vorgegebenen Wert ändern, wird der Rohrstandard auf den
(6524) Wert ANDERE zurückgesetzt und die Funktion NENNWEITE (6521) wird aus-
geblendet.
Die Schallgeschwindigkeit im Rohr muss eingegeben werden, wenn in der
Funktion STANDARDROHR (6520) die Auswahl ANDERE getroffen wurde
und somit kein Rohrstandard definiert ist.
Messung der Schallgeschwindigkeit im Rohr
Wenn die Schallgeschwindigkeit im Rohr nicht bekannt ist, kann sie gemes-
sen werden. Dazu muss in der Funktion MESSUNG (6880, Seite 60) die
Option SCHALLGESCHWINDIGKEIT ROHR eingestellt werden. Bei Aufruf
der Funktion SCHALLGESCHWINDIGKEIT ROHR (6524) wird die Schallge-
schwindigkeit im Rohr gemessen. In der Vor-Ort-Anzeige erscheint die
gemessene Schallgeschwindigkeit, die Signalstärke und ein Bargraph. Die
Messung ist gültig, wenn in dem Bargraph 100 % erreicht sind. Wird die
Funktion mit der F -Taste bestätigt, erfolgt die Abfrage SPEICHERN. Zur
Übernahme der gemessenen Schallgeschwindigkeit, wählen Sie die Option
JA über die O - bzw. S -Taste.
!
• Zur Messung der Schallgeschwindigkeit benötigen Sie die Ultraschallsen-
• Für die Messung der Schallgeschwindigkeit wird ein Referenzwert als
Eingabe:
Festkommazahl 800...6500 m/s
Werkeinstellung:
3120 m/s
In dieser Funktion wird der Rohraußenumfang dargestellt. Dieser wird festge-
ROHRUMFANG
(6525) legt durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie den
vorgegebenen Wert ändern, wird der Rohrstandard auf den Wert ANDERE
zurückgesetzt und die Funktion NENNWEITE (6521) wird ausgeblendet.
Der Rohraußenumfang muss eingegeben werden, wenn in der Funktion
NENNWEITE (6521) die Auswahl ANDERE getroffen wurde und somit kein
Rohrstandard definiert ist.
Eingabe:
Festkommazahl 31,4...15708,0 mm
Werkeinstellung:
279,3 mm
ROHRDURCHMESSER In dieser Funktion wird der Rohraußendurchmesser dargestellt. Dieser wird
(6526) festgelegt durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie
den vorgegebenen Wert ändern, wird der Rohrstandard auf den Wert
ANDERE zurückgesetzt und die Funktion NENNWEITE (6521) wird ausge-
blendet.
Der Rohraußendurchmesser muss eingegeben werden, wenn in der Funktion
NENNWEITE (6521) die Auswahl ANDERE getroffen wurde und somit kein
Rohrstandard definiert ist.
Eingabe:
Festkommazahl 10,0...5000,0 mm
Werkeinstellung:
88,9 mm
Funktionsbeschreibung
Hinweis!
soren "DDU18", die Sie als Zubehör bei Endress+Hauser bestellen kön-
nen.
Grundlage verwendet, der editiert werden kann (s. Seite 52)
6 Block GRUNDFUNKTION
