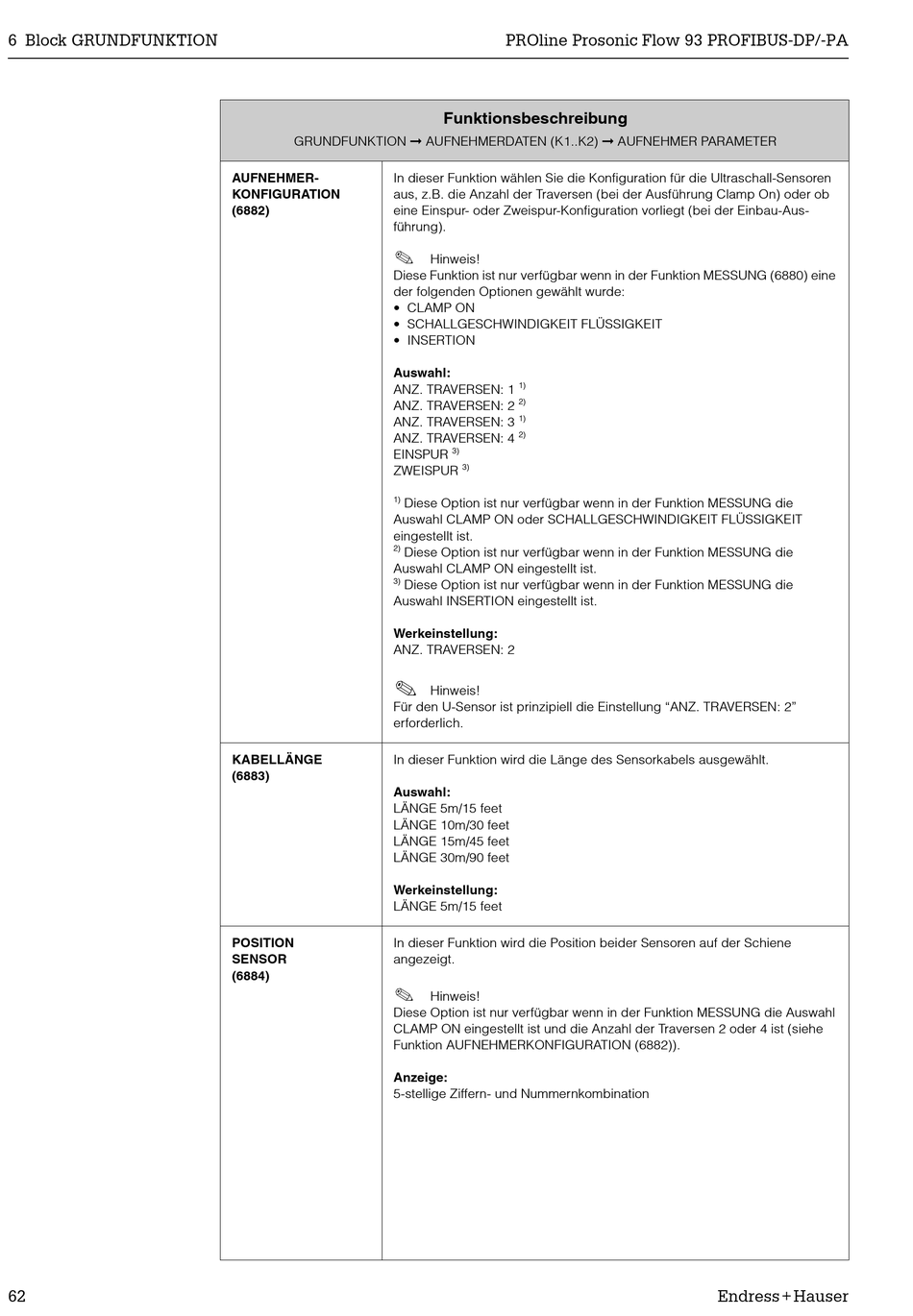

Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 62

6 Block GRUNDFUNKTION
62
GRUNDFUNKTION © AUFNEHMERDATEN (K1..K2) © AUFNEHMER PARAMETER
AUFNEHMER- In dieser Funktion wählen Sie die Konfiguration für die Ultraschall-Sensoren
KONFIGURATION aus, z.B. die Anzahl der Traversen (bei der Ausführung Clamp On) oder ob
(6882) eine Einspur- oder Zweispur-Konfiguration vorliegt (bei der Einbau-Aus-
führung).
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG (6880) eine
der folgenden Optionen gewählt wurde:
• CLAMP ON
• SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT
• INSERTION
Auswahl:
ANZ. TRAVERSEN: 1
ANZ. TRAVERSEN: 2
ANZ. TRAVERSEN: 3
ANZ. TRAVERSEN: 4
EINSPUR
ZWEISPUR
1)
Auswahl CLAMP ON oder SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT
eingestellt ist.
2)
Auswahl CLAMP ON eingestellt ist.
3)
Auswahl INSERTION eingestellt ist.
Werkeinstellung:
ANZ. TRAVERSEN: 2
!
Für den U-Sensor ist prinzipiell die Einstellung "ANZ. TRAVERSEN: 2"
erforderlich.
KABELLÄNGE In dieser Funktion wird die Länge des Sensorkabels ausgewählt.
(6883)
Auswahl:
LÄNGE 5m/15 feet
LÄNGE 10m/30 feet
LÄNGE 15m/45 feet
LÄNGE 30m/90 feet
Werkeinstellung:
LÄNGE 5m/15 feet
POSITION In dieser Funktion wird die Position beider Sensoren auf der Schiene
SENSOR angezeigt.
(6884)
!
Diese Option ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist und die Anzahl der Traversen 2 oder 4 ist (siehe
Funktion AUFNEHMERKONFIGURATION (6882)).
Anzeige:
5-stellige Ziffern- und Nummernkombination
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Funktionsbeschreibung
Hinweis!
1)
2)
1)
2)
3)
3)
Diese Option ist nur verfügbar wenn in der Funktion MESSUNG die
Diese Option ist nur verfügbar wenn in der Funktion MESSUNG die
Diese Option ist nur verfügbar wenn in der Funktion MESSUNG die
Hinweis!
Hinweis!
Endress+Hauser
