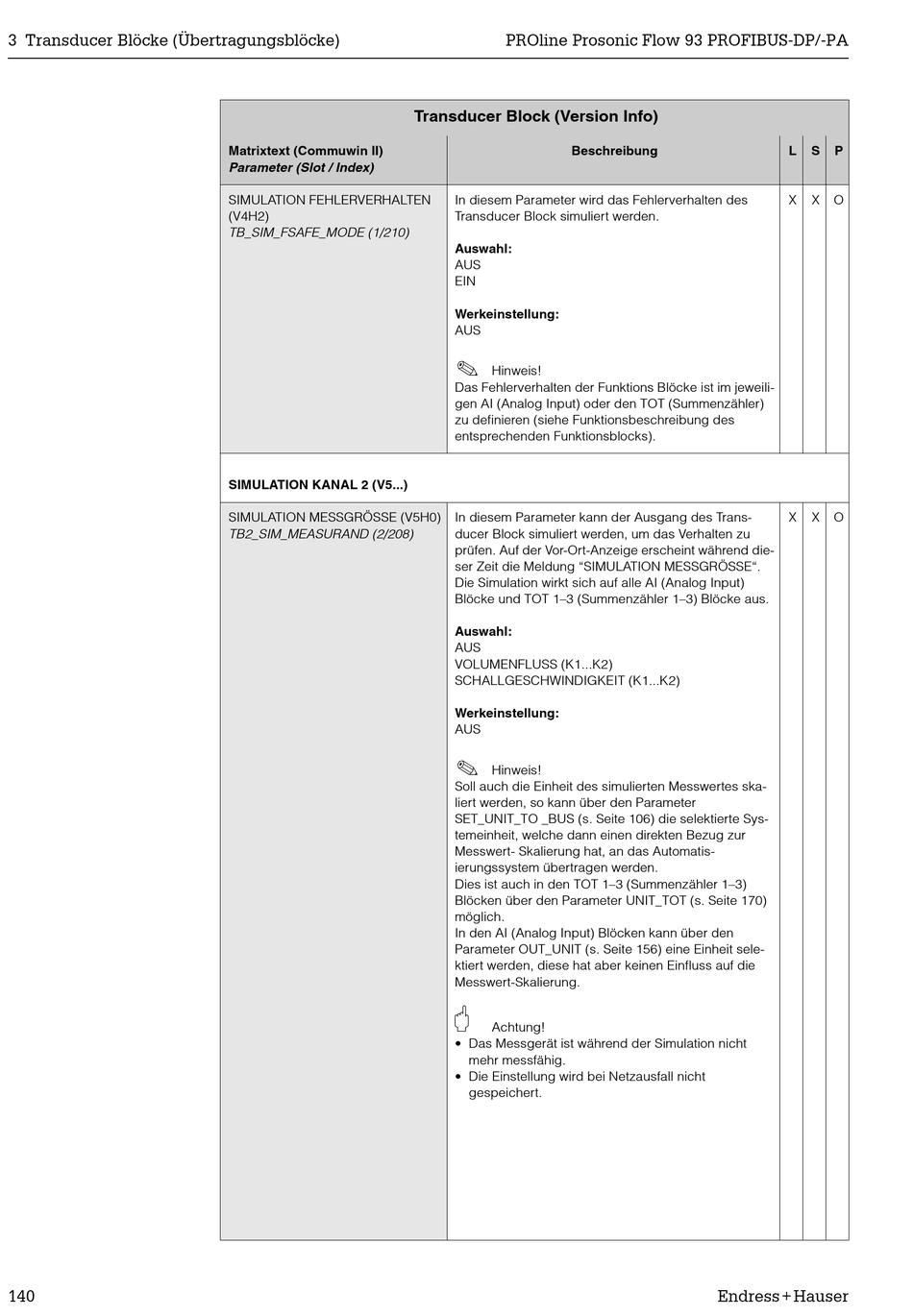

3 Transducer Blöcke (Übertragungsblöcke)
140
Matrixtext (Commuwin II)
Parameter (Slot / Index)
SIMULATION FEHLERVERHALTEN
(V4H2)
TB_SIM_FSAFE_MODE (1/210)
SIMULATION KANAL 2 (V5...)
SIMULATION MESSGRÖSSE (V5H0)
TB2_SIM_MEASURAND (2/208)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Transducer Block (Version Info)
Beschreibung
In diesem Parameter wird das Fehlerverhalten des
Transducer Block simuliert werden.
Auswahl:
AUS
EIN
Werkeinstellung:
AUS
!
Hinweis!
Das Fehlerverhalten der Funktions Blöcke ist im jeweili-
gen AI (Analog Input) oder den TOT (Summenzähler)
zu definieren (siehe Funktionsbeschreibung des
entsprechenden Funktionsblocks).
In diesem Parameter kann der Ausgang des Trans-
ducer Block simuliert werden, um das Verhalten zu
prüfen. Auf der Vor-Ort-Anzeige erscheint während die-
ser Zeit die Meldung "SIMULATION MESSGRÖSSE".
Die Simulation wirkt sich auf alle AI (Analog Input)
Blöcke und TOT 1–3 (Summenzähler 1–3) Blöcke aus.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
SCHALLGESCHWINDIGKEIT (K1...K2)
Werkeinstellung:
AUS
!
Hinweis!
Soll auch die Einheit des simulierten Messwertes ska-
liert werden, so kann über den Parameter
SET_UNIT_TO _BUS (s. Seite 106) die selektierte Sys-
temeinheit, welche dann einen direkten Bezug zur
Messwert- Skalierung hat, an das Automatis-
ierungssystem übertragen werden.
Dies ist auch in den TOT 1–3 (Summenzähler 1–3)
Blöcken über den Parameter UNIT_TOT (s. Seite 170)
möglich.
In den AI (Analog Input) Blöcken kann über den
Parameter OUT_UNIT (s. Seite 156) eine Einheit sele-
ktiert werden, diese hat aber keinen Einfluss auf die
Messwert-Skalierung.
"
Achtung!
• Das Messgerät ist während der Simulation nicht
mehr messfähig.
• Die Einstellung wird bei Netzausfall nicht
gespeichert.
L S P
X X O
X X O
