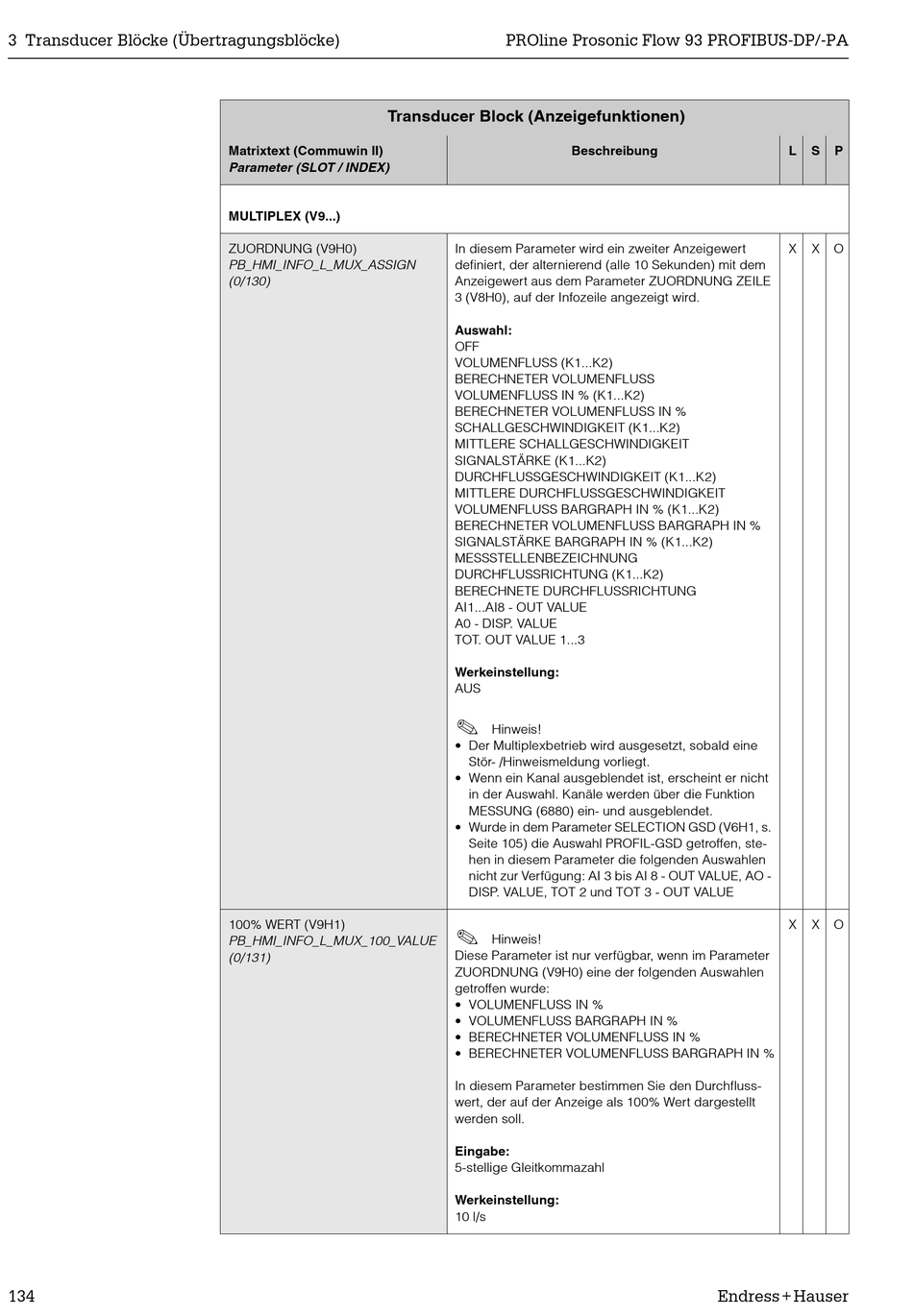

3 Transducer Blöcke (Übertragungsblöcke)
134
Transducer Block (Anzeigefunktionen)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
MULTIPLEX (V9...)
ZUORDNUNG (V9H0)
PB_HMI_INFO_L_MUX_ASSIGN
(0/130)
100% WERT (V9H1)
PB_HMI_INFO_L_MUX_100_VALUE
(0/131)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Beschreibung
In diesem Parameter wird ein zweiter Anzeigewert
definiert, der alternierend (alle 10 Sekunden) mit dem
Anzeigewert aus dem Parameter ZUORDNUNG ZEILE
3 (V8H0), auf der Infozeile angezeigt wird.
Auswahl:
OFF
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
MESSSTELLENBEZEICHNUNG
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
Werkeinstellung:
AUS
!
Hinweis!
• Der Multiplexbetrieb wird ausgesetzt, sobald eine
Stör- /Hinweismeldung vorliegt.
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht
in der Auswahl. Kanäle werden über die Funktion
MESSUNG (6880) ein- und ausgeblendet.
• Wurde in dem Parameter SELECTION GSD (V6H1, s.
Seite 105) die Auswahl PROFIL-GSD getroffen, ste-
hen in diesem Parameter die folgenden Auswahlen
nicht zur Verfügung: AI 3 bis AI 8 - OUT VALUE, AO -
DISP. VALUE, TOT 2 und TOT 3 - OUT VALUE
!
Hinweis!
Diese Parameter ist nur verfügbar, wenn im Parameter
ZUORDNUNG (V9H0) eine der folgenden Auswahlen
getroffen wurde:
• VOLUMENFLUSS IN %
• VOLUMENFLUSS BARGRAPH IN %
• BERECHNETER VOLUMENFLUSS IN %
• BERECHNETER VOLUMENFLUSS BARGRAPH IN %
In diesem Parameter bestimmen Sie den Durchfluss-
wert, der auf der Anzeige als 100% Wert dargestellt
werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
10 l/s
L S P
X X O
X X O
