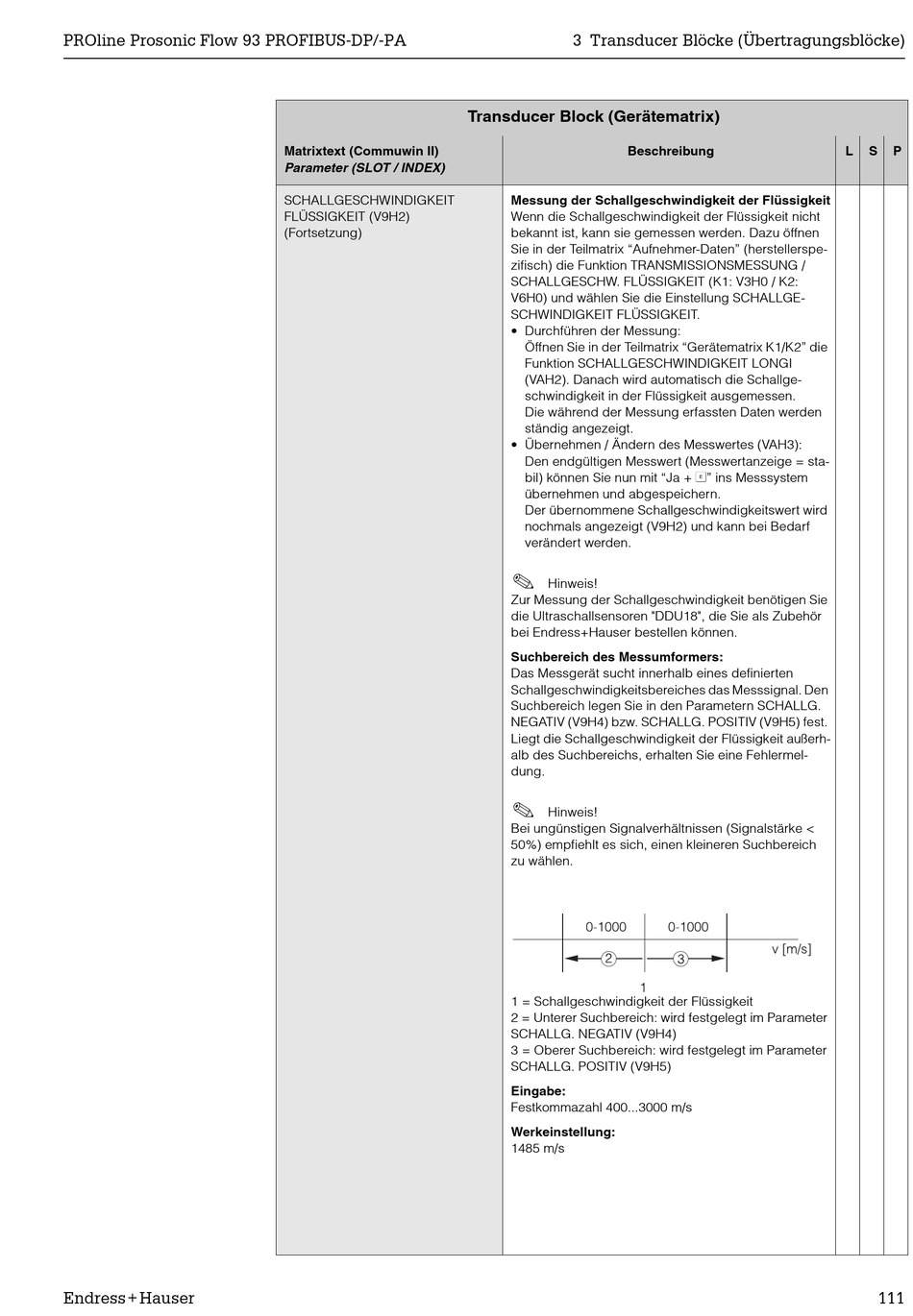

PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT (V9H2)
(Fortsetzung)
3 Transducer Blöcke (Übertragungsblöcke)
Transducer Block (Gerätematrix)
Beschreibung
Messung der Schallgeschwindigkeit der Flüssigkeit
Wenn die Schallgeschwindigkeit der Flüssigkeit nicht
bekannt ist, kann sie gemessen werden. Dazu öffnen
Sie in der Teilmatrix "Aufnehmer-Daten" (herstellerspe-
zifisch) die Funktion TRANSMISSIONSMESSUNG /
SCHALLGESCHW. FLÜSSIGKEIT (K1: V3H0 / K2:
V6H0) und wählen Sie die Einstellung SCHALLGE-
SCHWINDIGKEIT FLÜSSIGKEIT.
• Durchführen der Messung:
Öffnen Sie in der Teilmatrix "Gerätematrix K1/K2" die
Funktion SCHALLGESCHWINDIGKEIT LONGI
(VAH2). Danach wird automatisch die Schallge-
schwindigkeit in der Flüssigkeit ausgemessen.
Die während der Messung erfassten Daten werden
ständig angezeigt.
• Übernehmen / Ändern des Messwertes (VAH3):
Den endgültigen Messwert (Messwertanzeige = sta-
bil) können Sie nun mit "Ja + F" ins Messsystem
übernehmen und abgespeichern.
Der übernommene Schallgeschwindigkeitswert wird
nochmals angezeigt (V9H2) und kann bei Bedarf
verändert werden.
!
Hinweis!
Zur Messung der Schallgeschwindigkeit benötigen Sie
die Ultraschallsensoren "DDU18", die Sie als Zubehör
bei Endress+Hauser bestellen können.
Suchbereich des Messumformers:
Das Messgerät sucht innerhalb eines definierten
Schallgeschwindigkeitsbereiches das Messsignal. Den
Suchbereich legen Sie in den Parametern SCHALLG.
NEGATIV (V9H4) bzw. SCHALLG. POSITIV (V9H5) fest.
Liegt die Schallgeschwindigkeit der Flüssigkeit außerh-
alb des Suchbereichs, erhalten Sie eine Fehlermel-
dung.
!
Hinweis!
Bei ungünstigen Signalverhältnissen (Signalstärke <
50%) empfiehlt es sich, einen kleineren Suchbereich
zu wählen.
1 = Schallgeschwindigkeit der Flüssigkeit
2 = Unterer Suchbereich: wird festgelegt im Parameter
SCHALLG. NEGATIV (V9H4)
3 = Oberer Suchbereich: wird festgelegt im Parameter
SCHALLG. POSITIV (V9H5)
Eingabe:
Festkommazahl 400...3000 m/s
Werkeinstellung:
1485 m/s
L S P
