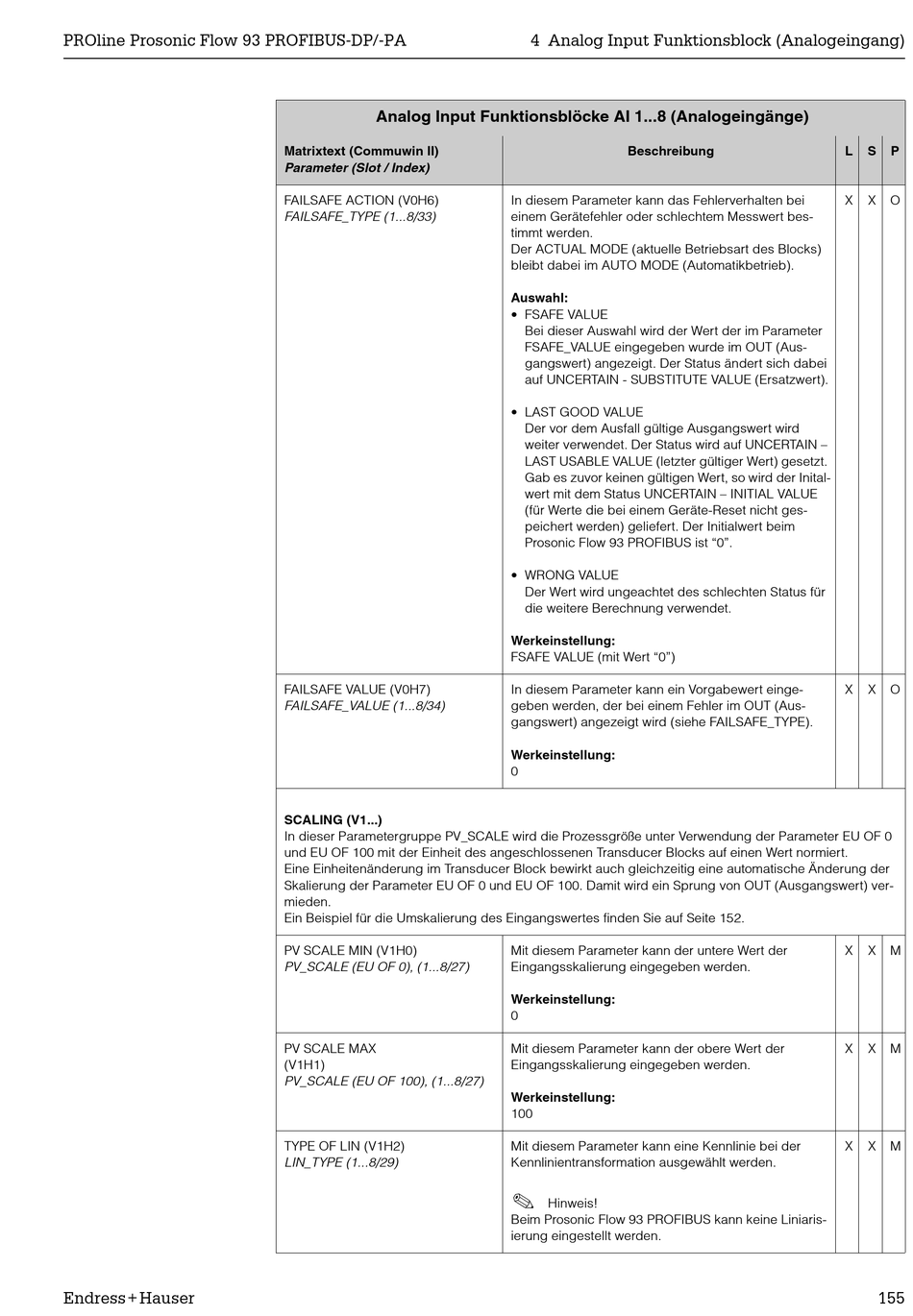

Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 155

PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser
Analog Input Funktionsblöcke AI 1...8 (Analogeingänge)
Matrixtext (Commuwin II)
Parameter (Slot / Index)
FAILSAFE ACTION (V0H6)
FAILSAFE_TYPE (1...8/33)
FAILSAFE VALUE (V0H7)
FAILSAFE_VALUE (1...8/34)
SCALING (V1...)
In dieser Parametergruppe PV_SCALE wird die Prozessgröße unter Verwendung der Parameter EU OF 0
und EU OF 100 mit der Einheit des angeschlossenen Transducer Blocks auf einen Wert normiert.
Eine Einheitenänderung im Transducer Block bewirkt auch gleichzeitig eine automatische Änderung der
Skalierung der Parameter EU OF 0 und EU OF 100. Damit wird ein Sprung von OUT (Ausgangswert) ver-
mieden.
Ein Beispiel für die Umskalierung des Eingangswertes finden Sie auf Seite 152.
PV SCALE MIN (V1H0)
PV_SCALE (EU OF 0), (1...8/27)
PV SCALE MAX
(V1H1)
PV_SCALE (EU OF 100), (1...8/27)
TYPE OF LIN (V1H2)
LIN_TYPE (1...8/29)
4 Analog Input Funktionsblock (Analogeingang)
Beschreibung
In diesem Parameter kann das Fehlerverhalten bei
einem Gerätefehler oder schlechtem Messwert bes-
timmt werden.
Der ACTUAL MODE (aktuelle Betriebsart des Blocks)
bleibt dabei im AUTO MODE (Automatikbetrieb).
Auswahl:
• FSAFE VALUE
Bei dieser Auswahl wird der Wert der im Parameter
FSAFE_VALUE eingegeben wurde im OUT (Aus-
gangswert) angezeigt. Der Status ändert sich dabei
auf UNCERTAIN - SUBSTITUTE VALUE (Ersatzwert).
• LAST GOOD VALUE
Der vor dem Ausfall gültige Ausgangswert wird
weiter verwendet. Der Status wird auf UNCERTAIN –
LAST USABLE VALUE (letzter gültiger Wert) gesetzt.
Gab es zuvor keinen gültigen Wert, so wird der Inital-
wert mit dem Status UNCERTAIN – INITIAL VALUE
(für Werte die bei einem Geräte-Reset nicht ges-
peichert werden) geliefert. Der Initialwert beim
Prosonic Flow 93 PROFIBUS ist "0".
• WRONG VALUE
Der Wert wird ungeachtet des schlechten Status für
die weitere Berechnung verwendet.
Werkeinstellung:
FSAFE VALUE (mit Wert "0")
In diesem Parameter kann ein Vorgabewert einge-
geben werden, der bei einem Fehler im OUT (Aus-
gangswert) angezeigt wird (siehe FAILSAFE_TYPE).
Werkeinstellung:
0
Mit diesem Parameter kann der untere Wert der
Eingangsskalierung eingegeben werden.
Werkeinstellung:
0
Mit diesem Parameter kann der obere Wert der
Eingangsskalierung eingegeben werden.
Werkeinstellung:
100
Mit diesem Parameter kann eine Kennlinie bei der
Kennlinientransformation ausgewählt werden.
!
Hinweis!
Beim Prosonic Flow 93 PROFIBUS kann keine Liniaris-
ierung eingestellt werden.
L S P
X X O
X X O
X X M
X X M
X X M
